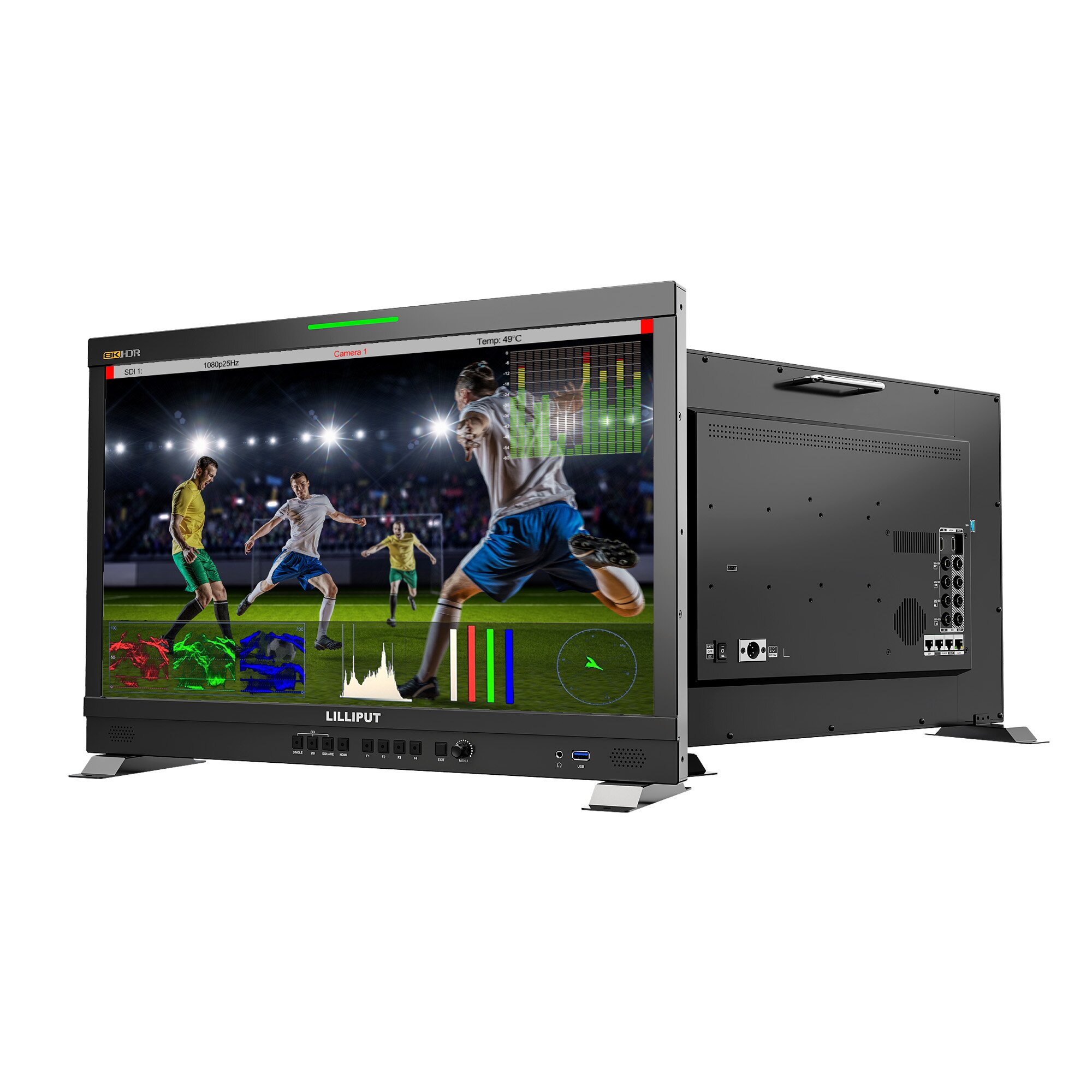

Lilliput Q23-8k 23.8 Zoll 12G-SDI 8K Monitor
Robuster 8K 12G-SDI 23.8 Zoll Monitor für Schnitt und Regie
Artikelnummer: 12581 | Hersteller-Nummer: Q23-8k | EAN/UPC: 6950821602966
Der Lilliput Q23-8K ist ein professioneller 23,8 Zoll Broadcast Monitor für anspruchsvolle Anwendungen in Filmproduktion, Studio und Live-Broadcast. Trotz nativer 4K-Auflösung (3840 × 2160) unterstützt der Monitor 8K-Signale über 12G-SDI Quad-Link und eignet sich damit ideal für moderne High-End-Workflows.
Durch seine umfangreichen Anschlussmöglichkeiten, präzise Farbdarstellung und professionelle Monitoring-Funktionen ist der Q23-8K eine leistungsstarke Lösung für Multikamera-Produktionen, Regieplätze und Postproduktion.
Der Monitor unterstützt eine Vielzahl moderner Videoformate und Schnittstellen. Besonders hervorzuheben ist die 12G-SDI Quad-Link Unterstützung, mit der sich 8K-Signale zuverlässig verarbeiten lassen.
- 8K Unterstützung über 12G-SDI Quad-Link
- Native 4K Auflösung für präzise Darstellung
- Unterstützung für 12G-SDI, 3G-SDI, HDMI 2.0 und SFP+
- Flexible Integration in Broadcast-Umgebungen
Mit Unterstützung für HDR (ST.2084 und HLG) sowie Rec.709 bietet der Monitor eine zuverlässige Grundlage für farbkritische Anwendungen. Die Integration von 3D-LUTs ermöglicht eine präzise Anpassung an verschiedene Kameras und Workflows.
- HDR: ST.2084 (300 / 1000 / 10000) und HLG
- Rec.709 Farbraum
- 3D LUT Unterstützung (.cube via USB)
- 5 Farbtemperaturen: 3200K bis 9300K
- 23,8 Zoll IPS Panel
- Auflösung: 3840 × 2160
- Helligkeit: 350 cd/m²
- Kontrast: 1000:1
- Blickwinkel: 176° horizontal / vertikal
- Waveform, Vectorscope, Histogramm
- Audio-Analyse (inkl. Lissajous Darstellung)
- Peaking und Fokus-Hilfen
- Vier frei belegbare Funktionstasten
- 12G-SDI / 3G-SDI Eingänge
- 12G-SFP+ Slot (Modul optional)
- HDMI 2.0
- RS422 und Ethernet für Remote-Steuerung
- USB für LUT-Import
- Netzbetrieb über AC-Adapter
- V-Mount Akkuplatte für mobilen Einsatz
- VESA 75 / 100 mm Montage
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Display | Panel | 23,8" |
|---|---|---|
| Physikalische Auflösung | 3840 × 2160 | |
| Seitenverhältnis | 16:9 | |
| Helligkeit | 300 cd/m² | |
| Kontrast | 1000:1 | |
| Blickwinkel | 178° / 178° (H/V) | |
| HDR | ST2084 300 / 1000 / 10000 / HLG | |
| Unterstützte Log-Formate | SLog2 / SLog3 / CLog / NLog / ArriLog / JLog / User | |
| LUT Unterstützung | 3D LUT (.cube format) | |
| Kalibrierung | Calibration to Rec.709 with optional calibration unit | |
| Video Input | SDI | 4 × 12G (8K SDI Quad-Link) |
| SFP | 1 × 12G SFP+ (optional fiber module) | |
| HDMI | 1 × HDMI 2.0 | |
| Video Loop Output | SDI | 4 × 12G (8K SDI Quad-Link) |
| HDMI | 1 × HDMI 2.0 | |
| Supported Formats | SDI | 4320p 24/25/30/50/60, 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080PsF 24/25/30, 1080i 50/60 |
| SFP | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080PsF 24/25/30, 1080i 50/60, 720p 50/60 | |
| HDMI | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080PsF 24/25/30, 1080i 50/60, 720p 50/60 | |
| Audio I/O (48kHz PCM) |
SDI | 16 ch 48kHz 24-bit |
| HDMI | 8 ch 24-bit | |
| Ear Jack | 3,5 mm | |
| Built-in Speakers | 2 | |
| Remote Control | RS422 | In / Out |
| GPI | 1 | |
| LAN | 1 | |
| Power | Eingangsspannung | DC 12–24 V |
| Leistungsaufnahme | ≤ 60 W (15 V) | |
| Kompatible Akkus | V-Lock oder Anton Bauer Mount | |
| Batteriespannung | 14,8 V nominal | |
| Environment | Betriebstemperatur | 0 °C – 50 °C |
| Lagertemperatur | -20 °C – 60 °C | |
| Other | Abmessungen (L × B × H) | 567 × 376,4 × 45,7 mm |
| Gewicht | 7,4 kg |
Fragen & Antworten▲
Welche maximale Auflösung unterstützt der Monitor?
Der Monitor verfügt über eine native 4K-Auflösung (3840 x 2160) und unterstützt 8K über 12G-SDI Quadlink-Verbindung.
Welche Eingänge sind verfügbar?
Der Monitor bietet 12G-SDI, 12G-SFP+, 3G-SDI, HDMI 2.0 und weitere Eingänge für flexible Anschlussmöglichkeiten in professionellen Broadcast-Setups.
Welche HDR-Formate werden unterstützt?
Der Monitor unterstützt die HDR-Formate ST.2084 300, ST.2084 1000, ST.2084 10000 sowie HLG für verbesserte Farb- und Helligkeitswiedergabe.
Wie groß ist die Bildschirmdiagonale?
Der Monitor verfügt über eine Bildschirmdiagonale von 23,8 Zoll und ist damit ideal für Schnitt und Regie geeignet.
Welcher Farbraum wird unterstützt?
Der Monitor unterstützt den Rec. 709 Farbraum für präzise Farbwiedergabe in professionellen Videoanwendungen.
Können eigene LUTs geladen werden?
Ja, der Monitor unterstützt 3D LUTs im .cube-Format, die über einen USB-Stick hochgeladen werden können für präzise Farbkalibrierung.
Welche Farbtemperaturen stehen zur Verfügung?
Der Monitor bietet 5 wählbare Farbtemperaturen: 3200K, 5500K, 6500K, 7500K und 9300K für verschiedene Beleuchtungssituationen.
Welche Display-Technologie wird verwendet?
Der Monitor verwendet ein IPS-Display mit einer Blickwinkelstabilität von 176° in beide Richtungen für konsistente Farb- und Bildwiedergabe aus jedem Betrachtungswinkel.
Für welche Anwendungsbereiche ist der Monitor geeignet?
Der Monitor ist ideal für Broadcast-Profis, Filmproduktionen, Studios, Live-Übertragungen und professionelle Video-Bearbeitung konzipiert.
Was bedeutet 12G-SDI Quad-Link?
12G-SDI Quad-Link ermöglicht die Übertragung von 8K-Signalen durch die Verwendung von vier 12G-SDI-Verbindungen parallel für höchste Datenübertragungsraten.
