Lilliput Q18-8K 17,3 Zoll 8K Produktionsmonitor mit 12G-SDI
8K Broadcast-Monitor für Studio und Live-Produktion
Artikelnummer: 12580 | Hersteller-Nummer: Q18-8k | EAN/UPC: 6950821602911

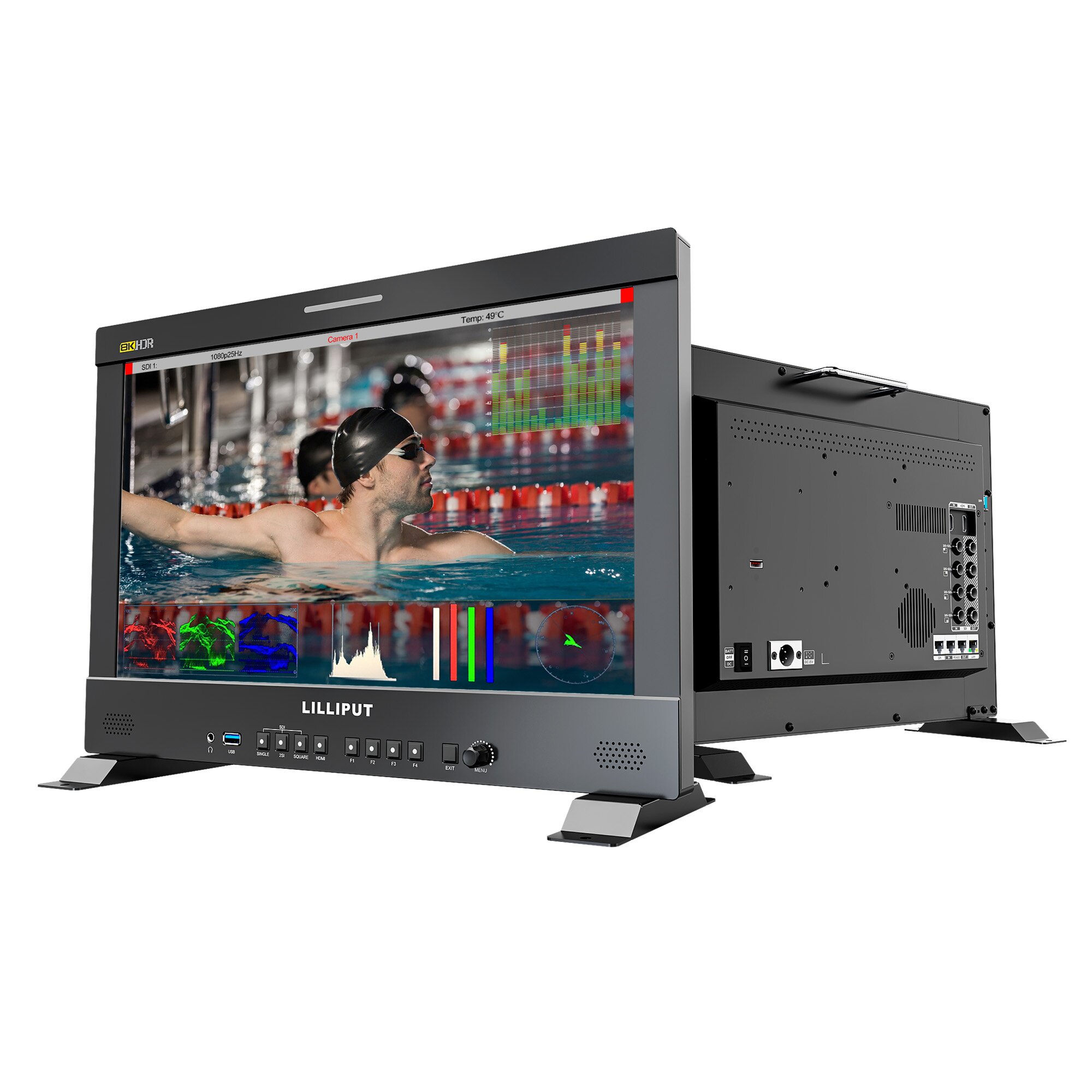

Der Lilliput Q18-8K ist ein professioneller 17,3-Zoll Production Monitor für Broadcast, Videoproduktion und 8K-Workflows. Mit Quad-Link 12G-SDI, HDMI 2.0 und optionalem SFP-Glasfasermodul eignet sich der Monitor für Live-Produktionen, Studioeinsätze, Kameraüberwachung und anspruchsvolle Monitoring-Anwendungen.
Der Q18-8K verarbeitet 8K-Signale über 4 × 12G-SDI. Dabei können vier 4K-Signale zu einem einzelnen 8K-Bild kombiniert werden. Zusätzlich stehen HDMI 2.0 sowie optional ein SFP-Modul für Glasfaserverbindungen zur Verfügung.
- 8K-Unterstützung über Quad-Link 12G-SDI
- 4 × 12G-SDI Ein- und Ausgänge
- HDMI 2.0 Ein- und Ausgang
- Optionales SFP Optical Fiber Module
Der Monitor bietet professionelle Farbwiedergabe mit Unterstützung für mehrere Farbräume sowie HDR-Workflows. Dank integrierter 3D-LUT Funktion lassen sich Log-Profile und Looks direkt am Set kontrollieren.
- Über 90 % DCI-P3 Farbraumabdeckung
- Unterstützung für Rec.709, NTSC und DCI-P3
- HDR-Unterstützung
- 17 Standard-LUTs und 6 Benutzer-LUTs
- Kompatibel mit ColourSpace CMS
Im Quad-Split-Modus können mehrere Eingangssignale gleichzeitig überwacht werden. Zusätzlich stehen professionelle Analysewerkzeuge für Bild- und Audiokontrolle zur Verfügung.
- Quad Split Multiview
- Waveform, False Color und Histogramm
- Audio Vector / Lissajous
- Peaking und weitere Kamera-Hilfsfunktionen

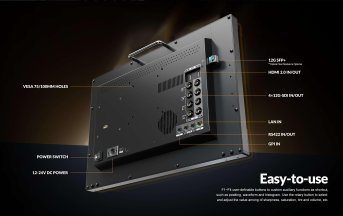

- Frei belegbare Funktionstasten F1–F4
Der Q18-8K lässt sich über RS422 In/Out fernsteuern und in komplexe Produktionsumgebungen integrieren. Mehrere Monitore können synchron verwaltet werden.
- RS422 In/Out
- LAN-Anschluss
- GPI-Eingang
- Remote Control per Computer
- Stromversorgung: DC 12–24 V
- Leistungsaufnahme: max. 40 W
Das 17,3-Zoll Gehäuse eignet sich für Studioeinsätze, Broadcast-Fahrzeuge, Regien und mobile Produktionen. Durch VESA-Montagepunkte und optionales Zubehör kann der Monitor flexibel integriert werden.
- Geeignet für 19-Zoll Rack-Einbau
- VESA 75 / 100 mm Montagepunkte
- Optionales Rack Mount Bracket
- Optionales Gimbal Bracket
- Optionaler Transportkoffer mit Sonnenblende
- Optionaler Akkubetrieb über passende Battery Plates
- 15V DC Netzteil
- VESA Mount Plate
- Battery Plate (modellabhängig / Standardausführung)
- Base Bracket
- USB Flash Disk
- SFP Optical Fiber Module
- Transportkoffer mit Sonnenblende

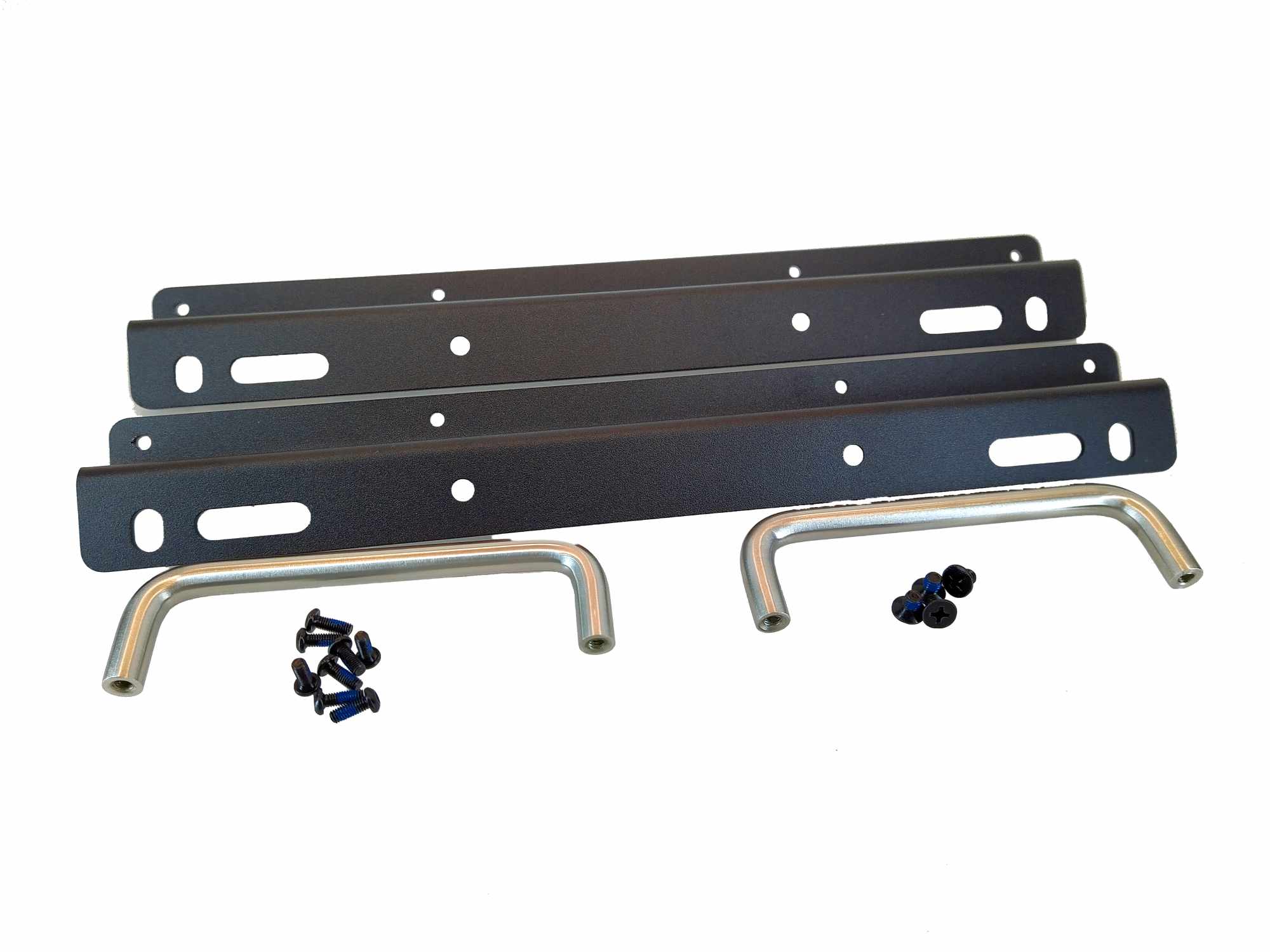

- Rack Mount Bracket
- Gimbal Bracket
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Panel | 17,3" |
|---|---|
| Physikalisch Auflösung | 3840×2160 |
| Seitenverhältnis | 16:9 |
| Helligkeit | 400cd/m² |
| Kontrast | 1200:1 |
| Betrachtungswinkel | 170°/ 170°(H/V) |
| HDR | ST2084 300/1000/10000/HLG |
| Unterstütztes Protokoll Formate | SLog2 / SLog3 / CLog / NLog / ArriLog / JLog oder Benutzer... |
| Unterstützung für LUT | 3D-LUT (Cube Format) |
| Kalibrierung | Kalibrierung nach Rec.709 mit optionaler Kalibrierungseinheit |
| SDI | 4×12G, (Unterstützte 8K-SDI-Formate Quad Link) |
| SFP | 1×12G SFP+ (Glasfasermodul optional) |
| HDMI | 1×HDMI 2.0 |
| SDI | 4×12G, (Unterstützte 8K-SDI-Formate Quad Link) |
| HDMI | 1×HDMI 2.0 |
| SDI | 4320p 24/25/30/50/60, 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60... |
| SFP | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60... |
| HDMI | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60... |
| SDI | 16ch 48kHz 24-Bit |
| HDMI | 8-Kanal 24-Bit |
| Ear Buchse | 3,5 mm |
| Eingebaut Lautsprecher | 2 |
| RS422 | Ein/Aus |
| 1 | |
| LAN | 1 |
| Eingang Spannung | DC 12-24V |
| Leistungsaufnahme | ≤40W (15V) |
| Kompatible Batterien | V-Lock oder Anton Bauer Mount ( je nach montierter Akkuplatte ) |
| Eingangsspannung (Batterie) | 14,8 V nominal |
| In Betrieb Temperatur | 0°C~50°C |
| Lagerung Temperatur | -20°C~60°C |
| Abmessung (LWD) | 433,9 × 294,2 × 45,7 mm |
| Gewicht | 3,9 kg |
Fragen & Antworten▲
Welche Auflösung unterstützt der Lilliput Q18-8K?
Der Monitor unterstützt 8K-Auflösung und verarbeitet 8K-Signale über Quad-Link 12G-SDI, bei dem vier 4K-Signale zu einem einzelnen 8K-Bild zusammengeführt werden.
Wie wird das 8K-Signal eingespeist?
Das 8K-Signal wird über vier 12G-SDI-Eingänge im Quad-Link-Betrieb eingespeist. Zusätzlich steht ein HDMI 2.0 Eingang sowie optional ein SFP-Modul für Glasfaserverbindungen zur Verfügung.
Verfügt der Monitor über SDI-Ausgänge?
Ja, der Q18-8K bietet sowohl 4 × 12G-SDI-Eingänge als auch 4 × 12G-SDI-Ausgänge, sodass das Signal weitergeleitet werden kann.
Welche Farbräume werden unterstützt?
Der Monitor unterstützt Rec.709, NTSC und DCI-P3. Die Farbraumabdeckung liegt bei über 90 Prozent DCI-P3, was eine präzise Farbdarstellung für professionelle Produktionen ermöglicht.
Ist HDR-Monitoring möglich?
Ja, der Monitor unterstützt HDR-Workflows, sodass High-Dynamic-Range-Inhalte direkt am Gerät kontrolliert werden können.
Wie viele LUTs können geladen werden?
Es stehen 17 Standard-LUTs und 6 benutzerdefinierte LUTs zur Verfügung. Zusätzlich ist der Monitor mit ColourSpace CMS kompatibel, was eine präzise Farbkalibrierung ermöglicht.
Kann der Monitor mehrere Signale gleichzeitig anzeigen?
Ja, über den integrierten Quad-Split-Multiview-Modus können mehrere Eingangssignale gleichzeitig auf dem Bildschirm dargestellt und überwacht werden.
Welche Analysewerkzeuge sind integriert?
Der Monitor bietet Waveform, False Color, Histogramm, Audio Vector und Lissajous sowie Peaking und weitere Kamera-Hilfsfunktionen für eine umfassende Bild- und Audiokontrolle.
Lässt sich der Monitor fernsteuern?
Ja, der Q18-8K unterstützt Remote Control über RS422 In/Out sowie per Computer über den LAN-Anschluss. Zusätzlich ist ein GPI-Eingang vorhanden, sodass der Monitor in komplexe Produktionsumgebungen integriert werden kann.
Welche Spannungsversorgung benötigt der Monitor?
Der Monitor wird mit einer Gleichspannung von 12 bis 24 Volt betrieben. Die maximale Leistungsaufnahme beträgt 40 Watt.
Für welche Einsatzbereiche ist der Monitor geeignet?
Der Q18-8K ist für Broadcast, Videoproduktion, Live-Produktionen, Studioeinsätze und Kameraüberwachung konzipiert und eignet sich für anspruchsvolle 8K-Monitoring-Anwendungen im professionellen Umfeld.
Können die Funktionstasten individuell belegt werden?
Ja, die Funktionstasten F1 bis F4 sind frei belegbar, sodass häufig genutzte Funktionen schnell zugänglich gemacht werden können.
Ist eine Glasfaserverbindung möglich?
Ja, über ein optionales SFP Optical Fiber Module kann der Monitor mit einer Glasfaserverbindung betrieben werden, was insbesondere bei langen Signalstrecken von Vorteil ist.
