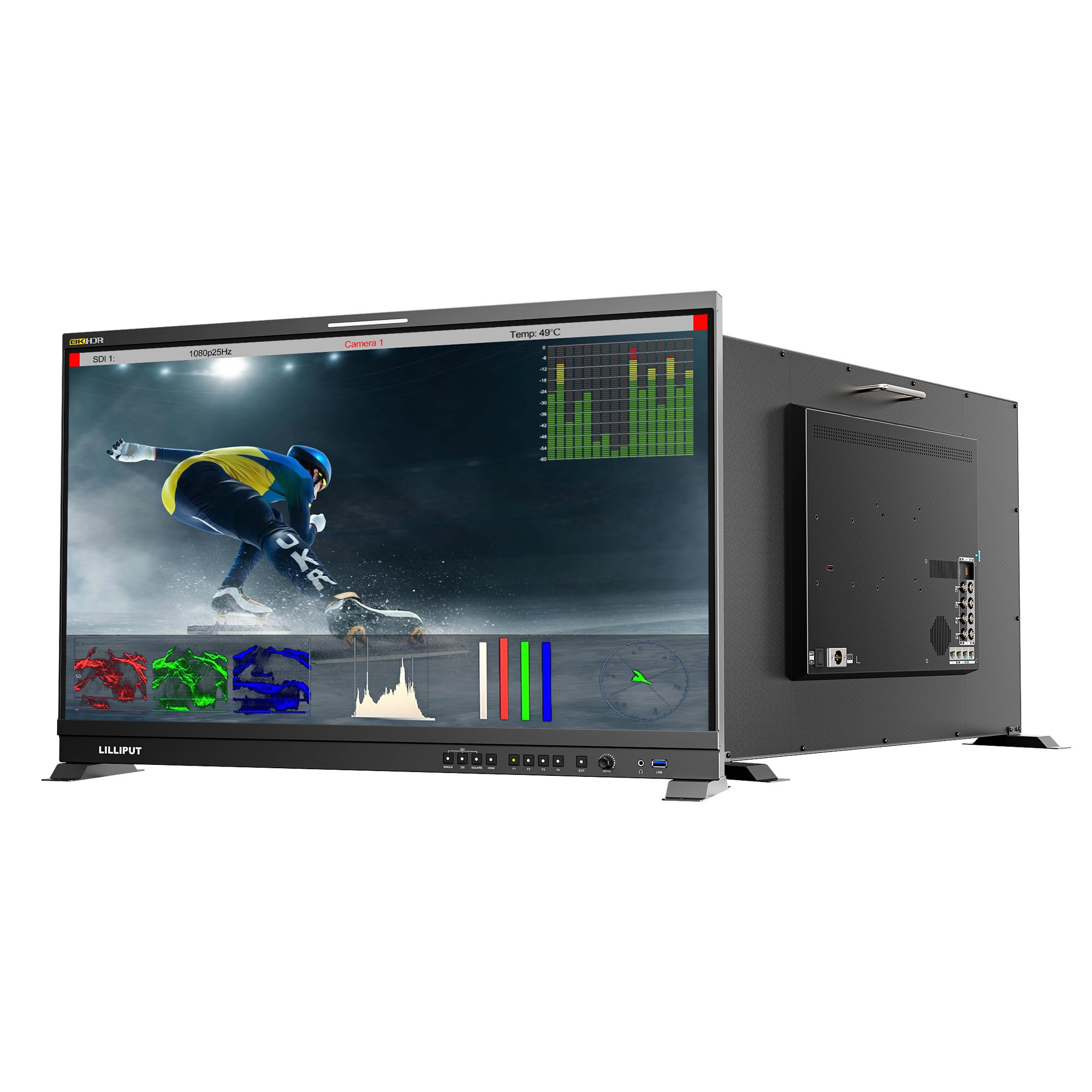

Lilliput Q31-8K – 31,5" Broadcast Monitor 8K
12G-SDI Quad-Link mit 4K-Display und HDR
Artikelnummer: 12583 | Hersteller-Nummer: Q31-8k | EAN/UPC: 6950821603048

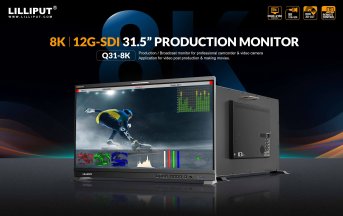

Der Lilliput Q31-8K ist ein professioneller 31,5 Zoll Broadcast Monitor mit Unterstützung für 8K-Signale über 12G-SDI Quad-Link. Das integrierte 4K-Display (3840 × 2160) ermöglicht eine präzise Bildkontrolle für anspruchsvolle Anwendungen in Filmproduktion, Studio und Postproduktion.
Durch die Kombination aus großem Panel, umfangreicher Signalverarbeitung und professionellen Analysefunktionen eignet sich der Monitor als zentrale Monitoring-Lösung in modernen Produktionsumgebungen.
- 8K Signalverarbeitung über 12G-SDI Quad-Link
- 4 × 12G-SDI Ein- und Ausgänge
- HDMI 2.0 Ein- und Ausgang
- 12G-SFP+ Slot (optional)
- Unterstützung von ST2082-12
- 94 % DCI-P3 Farbraum
- Unterstützung: Rec.709, DCI-P3, NTSC
- HDR: ST2084 (300 / 1000 / 10000) und HLG
- 3D LUT Unterstützung (17 Presets + 6 User LUTs)
- Kompatibel mit ColourSpace CMS
- Quad-Split Multiview (bis zu 4 Quellen)
- Waveform, Histogramm und False Color
- Audioanalyse (Lissajous)
- Focus Peaking und weitere Assistenzfunktionen
- Remote Control über LAN und RS422
- Synchronisation mehrerer Monitore
- 4 frei belegbare Funktionstasten
- Drehregler für schnelle Parameteranpassung
- DC 12–24 V Stromversorgung
- Leistungsaufnahme: ca. 65 W
- V-Mount und Anton Bauer Akku kompatibel
- VESA 75 × 75 mm und 100 × 100 mm
- Betriebstemperatur: 0 °C bis +50 °C
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Panel | 31.5" |
|---|---|
| Physische Auflösung | 3840*2160 |
| Seitenverhältnis | 16:9 |
| Helligkeit | 350 cd/m² |
| Kontrast | 1300：1 |
| Blickwinkel | 178°/178° (H/V) |
| HDR | ST2084 300/1000/10000/HLG |
| Unterstützte Log-Formate | SLog2 / SLog3 / CLog / NLog / ArriLog / JLog oder Benutzer... |
| Look up Table (LUT) Unterstützung | 3D LUT (.cube Format) |
| Technologie | Kalibrierung auf Rec.709 mit optionaler Kalibrierungseinheit |
| SDI | 4×12G (Unterstützt 8K SDI Formate Quad Link) |
| SFP | 1×12G SFP+ (Fasermodul optional) |
| HDMI | 1×HDMI 2.0 |
| SDI | 4×12G (Unterstützt 8K SDI Formate Quad Link) |
| HDMI | 1×HDMI 2.0 |
| SDI | 4320p 24/25/30/50/60, 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60... |
| SFP | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60... |
| HDMI | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60... |
| SDI | 16ch 48kHz 24-bit |
| HDMI | 8ch 24-bit |
| Kopfhöreranschluss | 3.5mm |
| Eingebaute Lautsprecher | 2 |
| RS422 | Ein/Aus |
| GPI | 1 |
| LAN | 1 |
| Eingangsspannung | DC 12-24V |
| Leistungsaufnahme | ≤65W (15V) |
| Kompatible Akkus | V-Lock oder Anton Bauer Mount |
| Eingangsspannung (Akku) | 14.8V nominal |
| Betriebstemperatur | 0°C~50°C |
| Lagertemperatur | -20°C~60°C |
| Abmessungen (LBT) | 717.5mm × 461.7mm × 47.4mm |
| Gewicht | 13.0kg |
Fragen & Antworten▲
Welche Bildschirmgröße und native Auflösung hat der Lilliput Q31-8K?
Der Monitor verfügt über ein 31,5 Zoll großes IPS-Panel mit einer nativen Auflösung von 3840 × 2160 Pixeln (4K UHD) und einem Seitenverhältnis von 16:9.

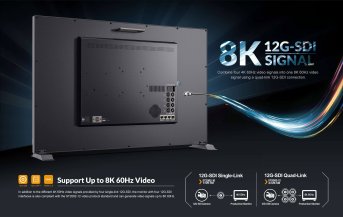

Wie wird ein 8K-Signal an den Monitor übertragen?
Die Übertragung eines 8K-Signals erfolgt über 12G-SDI Quad-Link, wofür alle vier 12G-SDI-Eingänge gleichzeitig genutzt werden. Der Monitor verarbeitet das Signal intern und stellt es auf dem 4K-Display dar.
Welche SDI-Anschlüsse sind vorhanden und welche Signalstandards werden unterstützt?
Es stehen vier 12G-SDI-Eingänge und vier 12G-SDI-Ausgänge zur Verfügung. Unterstützt wird unter anderem der Standard ST2082-12. Zusätzlich ist ein optionaler 12G-SFP+-Slot integriert.
Ist auch ein Anschluss über HDMI möglich?
Ja, der Monitor besitzt einen HDMI-2.0-Eingang sowie einen HDMI-2.0-Ausgang, sodass er auch in Workflows ohne SDI-Infrastruktur eingesetzt werden kann.

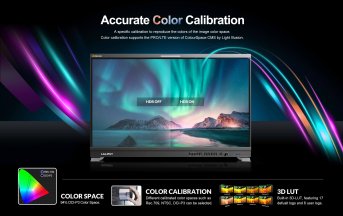

Welche Farbräume werden unterstützt und wie hoch ist die DCI-P3-Abdeckung?
Der Monitor deckt 94 Prozent des DCI-P3-Farbraums ab. Darüber hinaus werden Rec.709, DCI-P3 und NTSC unterstützt, was eine präzise Farbkontrolle für unterschiedliche Produktionsstandards ermöglicht.
Welche HDR-Standards werden unterstützt?
Unterstützt werden HDR ST2084 mit den Pegelwerten 300, 1000 und 10000 Nit sowie HLG (Hybrid Log-Gamma), sodass gängige HDR-Produktionsstandards abgedeckt sind.
Wie funktioniert das LUT-Management des Monitors?
Der Monitor unterstützt 3D-LUTs mit 17 vorinstallierten Presets sowie sechs frei belegbaren User-LUT-Slots. Für professionelles Farbmanagement ist eine Kompatibilität mit ColourSpace CMS gegeben.
Welche Analysefunktionen stehen für die Bildkontrolle zur Verfügung?
Zur Verfügung stehen Waveform, Histogramm, False Color sowie Lissajous-Audioanalyse. Ergänzend ist Focus Peaking als Assistenzfunktion integriert, um kritische Schärfebereiche schnell zu identifizieren.

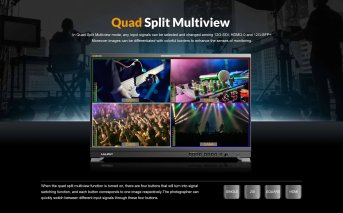

Kann der Monitor mehrere Signalquellen gleichzeitig darstellen?
Ja, über die Quad-Split-Multiview-Funktion lassen sich bis zu vier Signalquellen gleichzeitig auf dem Display darstellen, was die gleichzeitige Kontrolle mehrerer Kameraquellen oder Ausgaben ermöglicht.

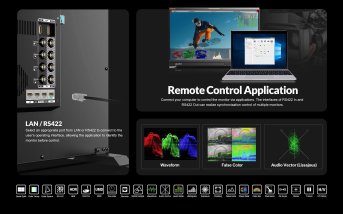

Wie lässt sich der Monitor fernsteuern und mit anderen Geräten synchronisieren?
Die Fernsteuerung ist über LAN sowie RS422 möglich. Mehrere Monitore können miteinander synchronisiert werden, was einen koordinierten Einsatz in größeren Produktionsumgebungen erleichtert.
Welche Möglichkeiten zur Bedienung und individuellen Belegung bietet der Monitor?
Der Monitor verfügt über vier frei belegbare Funktionstasten sowie einen Drehregler für eine schnelle Parameteranpassung im laufenden Betrieb.
Welche Stromversorgungsoptionen gibt es und ist ein Akkubetrieb möglich?
Der Monitor wird über DC 12 bis 24 Volt betrieben und hat eine Leistungsaufnahme von ca. 65 Watt. Er ist kompatibel mit V-Mount- und Anton-Bauer-Akkusystemen, sodass ein mobiler Betrieb möglich ist.
Welche Montagemöglichkeiten bietet der Monitor?
Es werden VESA-Lochabstände von 75 × 75 mm und 100 × 100 mm unterstützt, sodass eine Montage an standardisierten Halterungen und Stativlösungen möglich ist.
In welchem Temperaturbereich kann der Monitor betrieben werden?
Der zulässige Betriebstemperaturbereich liegt zwischen 0 °C und +50 °C, was einen Einsatz in typischen Studio- und Produktionsumgebungen sicher ermöglicht.
