VariZoom VZCINEMAPRO-JR-K1 Remote Head mit Wheels
Professioneller Remotehead mit Wheels und Pro-onsole mit Joystick





























Artikelnummer: 9603 Hersteller-Nummer: VZCP-JR-K1
Das VariZoom CinemaPro Junior Kit 1 (VZCP-JR-K1)
Haupt Bestandteile:
· Fernsteuerungskopf für Kameras bis 35 lbs.
· Erweiterte Steuerkonsole mit Joystick
· Zusatzsteuerung: Handräder ( Cinema Wheels )

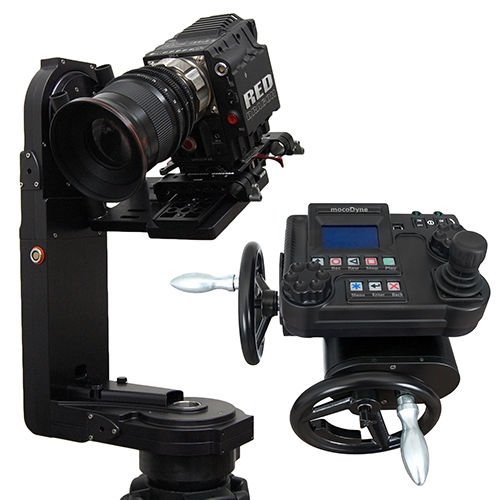

CinemaPro Jr Remote Head mit Cinema-Handrädern
In Verbindung mit Handrädern im Kino-Stil setzt das Cinema Pro Jr neue Maßstäbe in der True Motion-Steuerung. Mit nur 13 Pfund ist der CP Jr ideal für Kräne und tragbare Remote-Anwendungen. Seine überlegenen Programmiermöglichkeiten und die solide elektromechanische Leistung machen ihn zu einem perfekten Upgrade für die Low-Tech-Köpfe der meisten Auslegersysteme. Der geschlossene, auf einem Gleitring basierende Antriebsstrang bietet in nahezu jeder Umgebung wartungsfreie, zuverlässige Leistung. Dieses Kit umfasst einen CP-Kopf (100 mm-Halbkugel-Halterung, Mitchell ist erhältlich), eine Handradsteuerung im Kinostil, eine erweiterte Software mit eingeschränkter Software und Joystick-Eingang, ein 50-Zoll-Steuerkabel, ein Netzteil, ein 30-Zoll-XLR-Netzteil, und wasserdichter Koffer.
Durch die Verwendung unserer codierten Handräder für völlig unabhängige, ultra-sanfte Schwenk- und Neigefunktionen bietet der CP JR-K1 Bewegungssteuerung in Kinoklasse in einem kompakten, benutzerfreundlichen und erschwinglichen Paket. Das Cinema Pro Jr ist stark vom renommierten Cinema Pro Master-Bewegungssteuerungssystem abhängig. Obwohl es in den meisten Bereichen um etwa 35% reduziert wurde, liegt die Grundleistung des CP Jr bemerkenswert nahe an der seines großen Bruders. Mit nur 13 Pfund ist der Cinema Pro Jr ideal für Jib- und Remote-Field-Anwendungen. Seine überlegenen Programmiermöglichkeiten und die solide elektromechanische Leistung machen es zu einem perfekten Upgrade für die Low-Tech-Köpfe der meisten Jib-Systeme. Der CP Jr lässt sich schnell einrichten, ohne verdrillte Drähte oder mühsame Auswuchtvorgänge, und er ist in der Lage, extrem präzise, ??wiederholbare Bewegungen bei jeder Geschwindigkeit durchzuführen. Der CP Jr eignet sich auch hervorragend als feststehender Hochgeschwindigkeitskopf oder Bewegungssteuerungssystem für Spielfilmqualität für kleine bis mittlere Produktionen.
Der CP Jr bietet High-End-Funktionen wie präzise geschlossene Antriebssysteme, einen Pan-Slip-Ring, eine aufnehmbare / wiederholbare Bewegungssteuerung, eine integrierte Zoom- / Fokus-Steuerung, Soft-Limits und vollständige parametrische Bewegungssteuerungseinstellungen Preis. Der nahtlose Upgrade-Pfad sorgt für mehr Programmierbarkeit, vielfältige Steuereingangsoptionen und Kompatibilität mit einer Reihe vorhandener Cinema Pro-Zubehörteile. Das Cinema Pro Jr ist präzisionsgefertigt und dennoch robust. Es ist die logische und erschwingliche Wahl für ein viel breiteres Anwenderkreis als jeder andere auf dem Markt. Kostengünstig, nicht nur für Filme mit großem Budget, sondern auch für Anbetungsstätten, Sportveranstaltungen, Konzerte, Nachrichtenredaktionen, Militär, Behörden und andere Film-, Video- und HD-Anwendungen.
Stolz in den USA hergestellt, besteht der CP Jr aus Karosserieteilen, die CNC-gefräst aus massivem Barren nach hohen Standards gefertigt werden. Steifigkeit und strukturelle Integrität sind also unübertroffen. Die maßgeschneiderten Schleifringe und robusten Motorantriebe wurden intensiv entwickelt und getestet, um unter den anspruchsvollsten Bedingungen einwandfrei zu funktionieren. Elektronik und Software haben jahrelange Feldtests hinter sich. Hinzu kommt die sorgfältige Montage und Qualitätskontrolle in unserer hochmodernen Einrichtung, und Sie erhalten einen Bewegungssteuerungskopf der Spitzenklasse.
Standardfunktionen
• Handräder im Cinema-Stil für vollständig unabhängige Schwenk- und Neigungssteuerung
• Integrierte Zoom- und Fokussteuerung
• Console Joystick-Steuerung für Schwenken, Neigen und Zoomen; Knopfsteuerung für Fokus
• Wechseln Sie zwischen genauen Markierungen mit variablen Geschwindigkeits- / Bewegungskurven
• Aufnahme und Wiedergabe bis zu einer Stunde
• Unabhängig programmierbare maximale Geschwindigkeit für Pan & Tilt
• Unabhängig programmierbares Glätten für Pan & Tilt
• Präziser, rücksetzbarer Nullpunkt für Bewegungsreferenzierung
• Bis zu 2500 Fuß zwischen Controller und Kopf
• Benutzerdefinierte weiche Grenzwerte für den Schwenk- und Neigungsbereich der Bewegung
• Serielle und analoge Objektivsteuerung von Fujinon, Canon und Preston
• Dynamische Zoomkompensation für besonders ruhige Aufnahmen bei Teleaufnahmen
• Extrem steife Konstruktion mit 100 mm oder Mitchell-Halterung
• Pan-Base-Schleifring für kontinuierliche 360 Grad Bewegung
• Geschlossener Hochleistungsantrieb ermöglicht dynamische Bewegungen
• Optionales Intervalometer, Kamera-Sync, PC-Datenfreigabe, zusätzliche Markierungen und Takes
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
Höhe: 52,1 cm
Breite: 28,4 cm
Tiefe: 15,2 cm
Gewicht: 5,9 kg
Kameragewicht: 16,9 kg
Kameraabstand (unter dem Gerät): min. 38,1 cm / max. 47,7 cm
Schwenk-/Neigegeschwindigkeit: 130 Grad/Sekunde (begrenzt für optimale Leistung)
Mechanischer Schwenkbereich: Unbegrenzt; Neigefunktion kann durch Kabelverdrehung über 720 Grad eingeschränkt sein
Stromversorgung: 24 VDC (geregelt), 5 A
Garantie: 2 Jahre
Cinema Pro Jr – Häufig gestellte Fragen (FAQ)
Wie hoch ist die Kameratragfähigkeit des CP Jr
Max. 16,9 kg; optimal für volle Leistung: 11,3 kg.
Gibt es eine Verzögerung oder Reaktionszeit für die Handräder, Schwenkhebel oder den erweiterten Controller?
Wenn Sie die Handräder drehen, die Schwenkhebel bewegen oder den Joystick verwenden, beginnt die Bewegung sofort (keine Verzögerung). Es gibt keinen spürbaren Verlust der Bewegungssteuerung zwischen den Systemen. Wie beim erweiterten Controller ist die Smoothing-Funktion Das Beschleunigungs-/Verzögerungsverhalten der Handräder oder Schwenkhebel lässt sich feinjustieren, alle Modelle verfügen jedoch über eine sofortige Reaktionszeit.
Kann das Gerät an einem Jimmy Jib montiert werden
Ja, der Jimmy Jib-Adapter ist auf Sonderbestellung erhältlich.
Was ist der Intervallometer-Modus
Optionales Upgrade für den CP Jr – Ermöglicht die Wiedergabe und Verlängerung aufgezeichneter Takes auf einen beliebigen Zeitraum (bis zu 999 Stunden). Der integrierte Intervallometer ermöglicht das Schließen eines Schalters und löst jede Kamera aus, die damit funktioniert.
Was sind Soft Limits
Das Soft Limit ist eine programmierbare Bewegungsbegrenzung, die den Schwenk- und Neigebereich des Kopfes unabhängig begrenzt und gleichzeitig die Anschläge so glättet, dass der Kopf unabhängig von der Bewegungsgeschwindigkeit nicht ruckelt oder abrupt bremst. Soft Limits können auf jede gewünschte Position eingestellt oder komplett deaktiviert werden.
Der CP Jr ist mit einem Schleifring im Schwenkfuß ausgestattet – Was sind sie und warum sind sie wichtig
Ein Schleifring ist ein elektromechanisches Gerät, das die Übertragung von Strom und elektrischen Signalen innerhalb einer rotierenden Struktur ermöglicht und so verdrehungsgefährdete Kabel überflüssig macht. Schleifringe ermöglichen eine uneingeschränkte, kontinuierliche Rotation bei der Übertragung von Strom und/oder Daten und ermöglichen unbegrenzte 360-Grad-Drehungen. Kabelverbindungen in einem Schwenk-/Neigekopf verdrehen sich, was zu mechanischem Widerstand und möglichen Verbindungsfehlern führt. Da Schleifringe innenliegend sind, sind sie zudem weniger störanfällig als externe Kabelführungen, die leicht beschädigt werden können. Der CinemaPro verwendet hochwertige, äußerst zuverlässige, kundenspezifische Schleifringe.
Was ist der Spannungsbereich des CP Jr Schleifrings
Unsere Schleifringe können zwischen 0 und 60 VDC verarbeiten, maximal jedoch 12 Ampere Spitzenleistung.
Funktioniert das System nur mit analogen Servomotoren wie dem M28VP oder ist es auch mit digitalen Objektivantrieben wie dem Heden M26VE kompatibel
Es funktioniert mit beiden.
Ist eine Blendensteuerung über den Advanced Controller möglich
Nein. Es ist nur als Zweikanal-Objektivsteuerung für Zoom und Fokus eingerichtet. Blende und Fokus können zusammen über das TOC-Objektivsteuerungssystem gesteuert werden.
Können Sie ein Y-Kabel für zwei Heden M28VP mit Winkelsteckern auf der Motorseite liefern
Nein.
Ist die Schwenkstangen-Option mit einer Mitchell-Montierung erhältlich
NEIN.
Was ist Spiel Ist es ein Problem
Spiel ist der Abstand zwischen den Zahnrädern. Zu großes Spiel kann bei Richtungsumkehr zu Schlupf in der Bewegung führen. Deshalb bieten wir im CP Jr eine Spieleinstellung an, um das Spiel auf ein Minimum zu reduzieren. Das Spiel lässt sich einfach einstellen – kontaktieren Sie uns.
Wie steuert man Zoom und Fokus mit dem Advanced Controller
Der große Knopf unten links steuert den Fokus, und der federbelastete Joystick steuert den Zoom durch Drehen nach links und rechts.
Welche Objektivmotoren sind kompatibel
Alle Canon- und Fujinon-Servoobjektive (digital oder analog) lassen sich direkt über den Advanced Controller steuern. Sie können auch externe Objektivantriebsmotoren von Preston, Heden, Bartech oder Viewfactor steuern, benötigen dafür aber einen Motorsteuerungsverstärker wie einen MDR2 oder unseren TOC. Alle digitalen Objektivantriebe sind über den Advanced Controller des CinemaPro steuerbar/wiederholbar; analoge Objektivantriebe sind steuerbar, aber nicht wiederholbar.
Zeitraffer
Optionales Upgrade für CP Jr. – Mit dem Intervallmodus kann der CinemaPro Advanced Controller aufgezeichnete Motion-Control-Aufnahmen über einen Zeitraum von 999 Stunden mit variablen Bild-, Phasen- und Synchronisationseinstellungen verlängern.
Kabel
Wir fertigen Standard-Steuerkabel mit einer Länge von bis zu 300 m. 760 m ist die elektrische Grenze für den Standardkabelanschluss, obwohl diese Kabellänge in der Regel nur für Festinstallationen sinnvoll ist. Über 300 m ist Glasfaser für den Außeneinsatz die bessere Option und bis zu einer Entfernung von 8 km nutzbar. Die drahtlose Verbindung funktioniert bis zu einer Entfernung von 1,6 km bei freier Sichtverbindung.
Speichern und Wiedergeben mehrerer Positionspunkte
Die Fernbedienung kann markierte Positionen speichern. Bei Verwendung eines digitalen Objektivs können Sie Zoom und Fokus vorprogrammieren. Bevor Sie mit der Programmierung Ihrer Markierungspositionen beginnen, sollten Sie den Stativkopf auf einen bekannten optischen Nullpunkt kalibrieren. Stellen Sie außerdem sicher, dass Ihr Stativ mit einem Sandsack gesichert ist, damit es sich nicht bewegt, da Sie sonst den Nullpunkt neu einstellen müssen.
