LINSN TS802 PCI Sending Card für LED-Wände
DVI-Eingang, 2 Netzwerk-Ports, bis 1,31 Mio. Pixel
Sonderpreis: € 219.00
inkl. MwSt
( Anstatt 299.00 )
184.03 € ohne MwSt
Sofort lieferbar
VersandkostenArtikelnummer: 10410 | Hersteller-Nummer: TS802

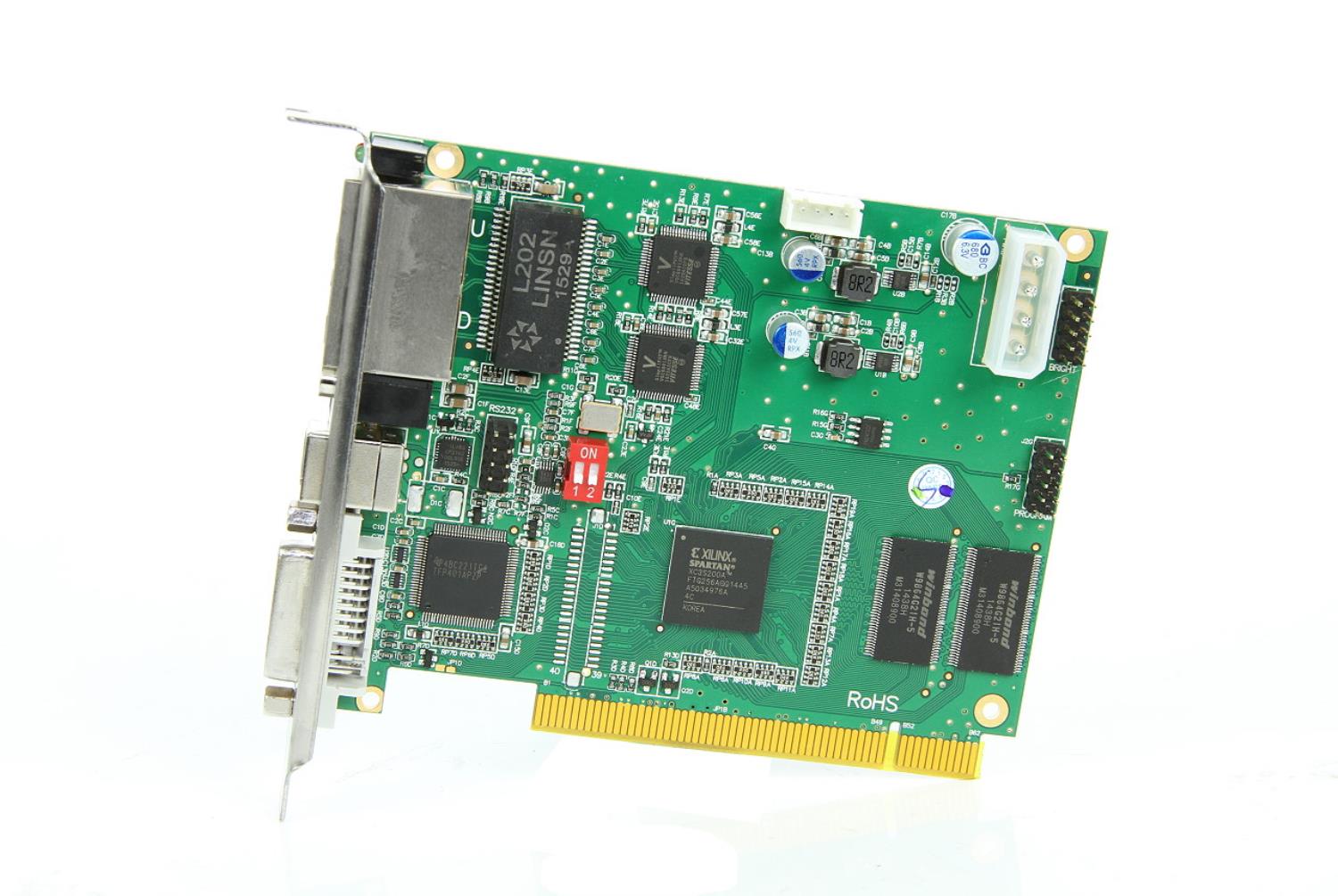

Die LINSN TS802, auch als TS802D bezeichnet, ist eine PCI-Sending-Karte zur Ansteuerung von LINSN LED-Wänden. Sie wird in einem PC-System eingesetzt und wandelt ein DVI-Videosignal in digitale LED-Steuersignale für kompatible LINSN Empfangskarten um. Die Karte eignet sich für Full-Color LED-Displays sowie für ein- und zweifarbige LED-Anzeigen.
Die TS802 verfügt über einen DVI Videoeingang, einen Audioeingang und zwei Netzwerk-Ausgänge zur Verbindung mit den LED-Empfangskarten. Jeder Netzwerk-Port unterstützt bis zu 655.360 Pixel. Insgesamt kann eine TS802 Sending Card bis zu 1.310.720 Pixel ansteuern, abhängig von Auflösung, Bildwiederholrate und Konfiguration des LED-Systems.
Die LINSN TS802 unterstützt sowohl 60 Hz als auch 30 Hz Ausgangsmodus. Im 60-Hz-Modus sind typische Referenzauflösungen bis 2048 × 640 Pixel möglich. Im 30-Hz-Modus können breitere Konfigurationen realisiert werden, zum Beispiel bis 4032 × 512 Pixel. Die tatsächlich nutzbare Auflösung hängt von der LED-Wand, den Empfangskarten und der Systemkonfiguration ab.
Für größere LED-Wände können mehrere TS802 Sending Cards kaskadiert werden. Laut Herstellerangabe lassen sich bis zu vier Karten gemeinsam betreiben, um größere Bildflächen anzusteuern. Die Einrichtung und Konfiguration erfolgt über USB mit der passenden LINSN Software.
Die TS802 unterstützt die Übertragung von Audiodaten. Zusätzlich ist eine manuelle Helligkeitsanpassung möglich, wenn die Karte mit einer geeigneten externen Box verwendet wird. Dabei können Helligkeitsstufen mit 16, 32 oder 64 Abstufungen genutzt werden.
- LINSN LED-Wände mit kompatiblen Empfangskarten
- Full-Color LED-Displays
- Ein- und zweifarbige LED-Anzeigen
- Festinstallationen mit PC-basierter Zuspielung
- Event-, Messe- und Bühnenanwendungen
- LED-Systeme mit kaskadierten Sending Cards
- PCI Sending Card für LINSN LED-Wände
- 1 × DVI Videoeingang
- 1 × Audioeingang
- 2 × Netzwerk-Ausgänge für LED-Empfangskarten
- bis 655.360 Pixel je Netzwerk-Port
- bis 1.310.720 Pixel Gesamtlast pro Karte
- USB-Anschluss zur Konfiguration
- Kaskadierung von bis zu 4 Karten möglich
- Unterstützt 60 Hz und 30 Hz Ausgangsmodus
- Unterstützt manuelle Helligkeitseinstellung mit geeigneter externer Box
- Geeignet für Full-Color, Single-Color und Dual-Color LED-Displays
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Gerät | Modell | LINSN TS802 / TS802D |
|---|---|---|
| Produkttyp | LED Sending Card / PCI Steuerkarte | |
| System | LINSN LED Control System | |
| Video Input | DVI | 1 × DVI Videoeingang |
| Maximale Kartenlast | bis 1.310.720 Pixel | |
| Maximale Breite | bis 4032 Pixel | |
| Maximale Höhe | bis 2048 Pixel | |
| Output Mode | 60 Hz Modus | unterstützt |
| 30 Hz Modus | unterstützt | |
| Referenzauflösung 60 Hz | 2048 × 640, 1920 × 672, 1792 × 720, 1600 × 800, 1472 × 880 | |
| Referenzauflösung 30 Hz | 4032 × 512, 3840 × 544, 3584 × 576, 3392 × 608, 3200 × 640 | |
| Hinweis | tatsächliche Auflösung abhängig von LED-Wand, Empfängerkarten und Konfiguration | |
| LED Output | Netzwerk-Ausgänge | 2 × RJ45 / Netzwerk-Ausgänge |
| Maximale Last je Port | bis 655.360 Pixel | |
| Verbindung | Ausgabe an kompatible LINSN Empfangskarten | |
| Audio | Eingang | 1 × Audioeingang |
| Control | PC-Verbindung | USB zur Konfiguration |
| Kaskadierung | bis zu 4 Sending Cards | |
| Helligkeit | manuelle Helligkeitseinstellung mit geeigneter externer Box | |
| Helligkeitsstufen | 16-stufig, 32-stufig oder 64-stufig | |
| Display Support | Full Color | unterstützt |
| Single Color | unterstützt | |
| Dual Color | unterstützt | |
| Power | Betriebsspannung | 5 V DC |
| Spannungsbereich | 4,5 – 5,5 V DC | |
| Stromaufnahme | typisch 0,50 A, Bereich ca. 0,46 – 0,57 A | |
| Leistungsaufnahme | typisch 2,5 W, Bereich ca. 2,1 – 3,1 W | |
| Environment | Betriebstemperatur | -20 °C bis +75 °C |
| Luftfeuchtigkeit | 0 % bis 95 % | |
| Installation | Bauform | PCI-Steckkarte |
| Einbau | interner Einbau in PC-Systeme mit PCI-Slot | |
| Lieferumfang | Zubehör | USB-Kabel, DVI/DVI-Kabel |
| Hinweis | Lieferumfang kann je nach Anbieter oder Set abweichen |
Fragen & Antworten▲
Welche Schnittstelle verwendet die TS802 zur Videoeinspeisung?
Die LINSN TS802 verfügt über einen DVI-Videoeingang. Das anliegende DVI-Signal wird von der Karte in digitale LED-Steuersignale umgewandelt und über die Netzwerk-Ausgänge an die angeschlossenen Empfangskarten weitergegeben.
Wie viele Pixel kann die TS802 insgesamt ansteuern?
Die Karte kann insgesamt bis zu 1.310.720 Pixel ansteuern. Dabei verteilen sich die Pixel auf zwei Netzwerk-Ausgänge, von denen jeder bis zu 655.360 Pixel unterstützt. Die tatsächlich nutzbare Pixelzahl hängt von der gewählten Auflösung, der Bildwiederholrate und der Konfiguration des LED-Systems ab.
Wie viele Netzwerk-Ausgänge besitzt die Karte und wofür werden sie verwendet?
Die TS802 besitzt zwei Netzwerk-Ausgänge. Über diese Ports wird die Verbindung zu den LINSN LED-Empfangskarten hergestellt, welche die Steuersignale an die einzelnen LED-Module der Wand weiterleiten.
Welche Bildwiederholraten werden unterstützt?
Die TS802 unterstützt einen 60-Hz-Modus sowie einen 30-Hz-Modus. Im 60-Hz-Modus sind typische Auflösungen bis 2048 × 640 Pixel möglich. Im 30-Hz-Modus lassen sich breitere Konfigurationen realisieren, beispielsweise bis 4032 × 512 Pixel.
Für welche LED-Display-Typen ist die TS802 geeignet?
Die Karte eignet sich für Full-Color LED-Displays sowie für ein- und zweifarbige LED-Anzeigen, sofern kompatible LINSN Empfangskarten eingesetzt werden.
Können mehrere TS802 Karten gemeinsam betrieben werden, um größere LED-Wände anzusteuern?
Ja, die TS802 ist kaskadierbar. Laut Herstellerangabe können bis zu vier Karten gleichzeitig in einem System betrieben werden, um größere LED-Flächen mit höherer Gesamtauflösung anzusteuern.
Wie wird die TS802 in einem PC eingebaut und konfiguriert?
Die Karte wird über einen PCI-Steckplatz in einem PC-System eingebaut. Die Einrichtung und Konfiguration erfolgt per USB-Verbindung mithilfe der passenden LINSN Software.
Unterstützt die TS802 auch die Übertragung von Audiosignalen?
Ja, neben dem DVI-Videoeingang verfügt die Karte über einen Audioeingang, sodass Audiodaten ebenfalls übertragen werden können.
Ist eine Helligkeitssteuerung der LED-Wand über die TS802 möglich?
Eine manuelle Helligkeitsanpassung ist möglich, wenn die Karte in Verbindung mit einer geeigneten externen Box betrieben wird. In diesem Fall stehen Helligkeitsstufen mit 16, 32 oder 64 Abstufungen zur Verfügung.
Mit welchen Empfangskarten ist die TS802 kompatibel?
Die TS802 ist für den Einsatz mit kompatiblen LINSN Empfangskarten ausgelegt. Welche Empfangskarten konkret unterstützt werden, sollte vor dem Kauf anhand der aktuellen LINSN Kompatibilitätsliste geprüft werden.
Welchen Unterschied macht die Wahl zwischen 60 Hz und 30 Hz für die nutzbare Auflösung?
Im 60-Hz-Modus ist die maximal nutzbare Breite der LED-Wand geringer, da mehr Bandbreite pro Bild benötigt wird. Im 30-Hz-Modus steht mehr Kapazität für die Auflösung zur Verfügung, wodurch breitere Konfigurationen wie 4032 × 512 Pixel realisierbar sind. Die optimale Wahl hängt von den Anforderungen der jeweiligen LED-Installation ab.
Wird die TS802 auch als TS802D bezeichnet?
Ja, die Karte wird in der Praxis häufig sowohl als TS802 als auch als TS802D bezeichnet. Beide Bezeichnungen beziehen sich auf dasselbe Produkt.
