Lilliput RM-1731S 17,3" Rackmount Monitor mit SDI
1RU Rack Monitor für Broadcast & Live-Streaming
Artikelnummer: 12504 | Hersteller-Nummer: RM-1731S | EAN/UPC: 6950821602584

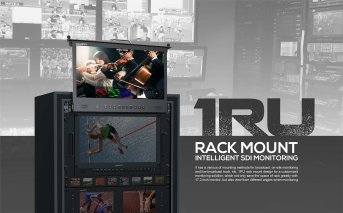

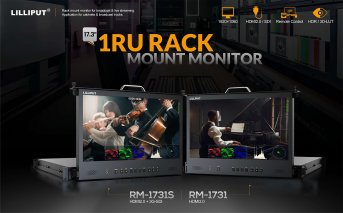

Der LILLIPUT 1RU RACK MOUNT MONITOR ist speziell für Broadcast- und Live-Streaming-Anwendungen in Cabinets und Broadcast-Trucks konzipiert. Mit seinem 17,3" IPS-Display und der kompakten 1RU-Rack-Bauweise bietet er eine platzsparende Monitoring-Lösung für professionelle Produktionsumgebungen. Das System ist in zwei Varianten verfügbar: dem RM-1731S mit HDMI 2.0 + 3G-SDI und dem RM-1731 mit HDMI 2.0 Anschlüssen.

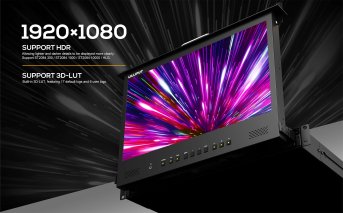

Das 17,3" IPS-Panel mit einer nativen Auflösung von 1920×1080 Pixeln ermöglicht präzise Bildkontrolle mit einem weiten Betrachtungswinkel von 170° horizontal und vertikal. Die HDR-Unterstützung umfasst die Standards ST2084 300, ST2084 1000, ST2084 10000 und HLG, wodurch helle und dunkle Details klarer dargestellt werden. Die 3D-LUT-Funktionalität mit 17 vorinstallierten Logs und 6 benutzerdefinierten Logs ermöglicht professionelle Farbkorrektur und -abstimmung für verschiedene Kamera-Workflows.
Der Monitor bietet umfassende Analyse-Werkzeuge für die Bildkontrolle. Waveform-Darstellung, Histogramm und False Color unterstützen bei der präzisen Belichtungsbeurteilung, während Focus Peaking die Schärfekontrolle erleichtert. Zusätzliche Tools wie Vector Scope, Level Meter, Check Field und Pixel Zoom ermöglichen detaillierte technische Bildanalyse. Die Marker-Funktionen und H/V Delay-Optionen vervollständigen das professionelle Monitoring-Angebot für Broadcast-Produktionen.

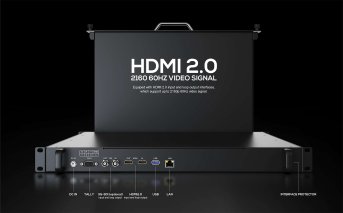

Das Gerät verfügt über HDMI 2.0 Eingänge und Loop-Ausgänge, die Videosignale bis zu 2160p 60Hz verarbeiten. Die RM-1731S Variante bietet zusätzlich 3G-SDI Ein- und Ausgänge für professionelle Broadcast-Workflows. Die unterstützten Formate umfassen 4K-Auflösungen von 2160p in verschiedenen Framerates sowie Full-HD und HD-ready Formate. Die Audio-Übertragung erfolgt über HDMI mit 8-Kanal 24-bit Unterstützung oder über den 3,5mm Kopfhöreranschluss mit 2-Kanal 48kHz 24-bit.

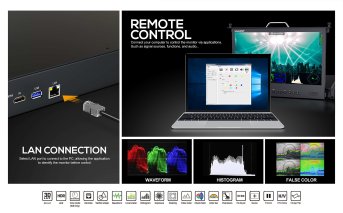

Über die LAN-Verbindung kann der Monitor remote von einem Computer gesteuert werden. Die Software-Anwendung ermöglicht die Kontrolle von Signalquellen, Funktionen und Audio-Einstellungen. Diese Fernsteuerungsmöglichkeit ist besonders wertvoll für Broadcast-Umgebungen, wo mehrere Monitore zentral verwaltet werden müssen. Der USB-Anschluss ergänzt die Konnektivitätsoptionen für zusätzliche Peripheriegeräte.

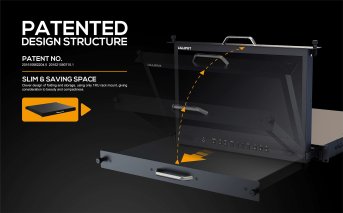

Das patentierte Design mit den Patentnummern 201610862204.5 und 201621090715.1 ermöglicht eine platzsparende Klapp- und Aufbewahrungsfunktion. Der Monitor lässt sich elegant zusammenfalten und benötigt nur 1RU Rack-Platz bei optimaler Raumausnutzung. Im Lieferumfang enthalten sind ein 12V 3A DC Power Adapter, Tally Connector und das elektronische Benutzerhandbuch. Die Abmessungen betragen 482,5mm × 44mm × 507,5mm bei einem Gewicht von 8,9kg.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Größe | 17,3" |
|---|---|
| Auflösung | 1920×1080 |
| Helligkeit | 300cd/m² |
| Seitenverhältnis | 16:9 |
| Kontrast | 800:1 |
| Betrachtungswinkel | 170°/170°(H/V) |
| SDI | 1×3G |
| HDMI | 1×HDMI 2.0 |
| LAN | 1 |
| SDI | 1×3G |
| HDMI | 1×HDMI 2.0 |
| SDI | 720p 50/60, 1080i 50/60, 1080PSF 24/25/30, 1080p 24/25/30/50/60... |
| HDMI | 720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60,2160P 24/25/30/50/60 |
| SDI | 12ch 48kHz 24-bit |
| HDMI | 8ch 24-bit |
| Ohrstecker | 3,5 mm – 2 Kanäle 48 kHz 24 Bit |
| Eingebaute Lautsprecher | 2 |
| Betriebsleistung | ≤14W(12V) |
| DC In | DC 10-24V |
| Betriebstemperatur | 0°C~50°C |
| Lagertemperatur | -20°C~60°C |
| Abmessung (LWD) | 482,5×44×507,5mm |
| Gewicht | 8,9 kg |
Fragen & Antworten▲
Welche Bildschirmgröße und Auflösung hat der Lilliput RM-1731S?
Der Monitor verfügt über ein 17,3 Zoll großes IPS-Panel mit einer nativen Auflösung von 1920×1080 Pixeln. Der Betrachtungswinkel beträgt 170 Grad sowohl horizontal als auch vertikal, was eine präzise Bildkontrolle auch aus seitlichen Positionen ermöglicht.
Welche Rack-Einbaugröße hat der Monitor und wie viel Platz benötigt er im Rack?
Der Lilliput RM-1731S ist in einer kompakten 1RU-Bauweise ausgeführt und belegt damit nur eine Rack-Einheit im Schrank. Das macht ihn besonders geeignet für platzsparende Setups in Broadcast-Trucks und Produktionsschränken.
Welche Eingangs- und Ausgangsanschlüsse stehen zur Verfügung?
Der RM-1731S bietet HDMI 2.0 Eingänge sowie HDMI Loop-Ausgänge, die Videosignale bis zu 2160p bei 60 Hz verarbeiten. Zusätzlich sind 3G-SDI Eingänge und Ausgänge vorhanden, die professionelle Broadcast-Workflows unterstützen. Die reine HDMI-Variante ohne SDI ist als RM-1731 erhältlich.
Welche Videoformate und Auflösungen werden unterstützt?
Der Monitor unterstützt 4K-Auflösungen mit bis zu 2160p in verschiedenen Frameraten sowie Full-HD und HD-ready Formate. Über HDMI 2.0 können Signale bis zu 2160p bei 60 Hz verarbeitet werden.
Welche HDR-Standards werden unterstützt?
Der Lilliput RM-1731S unterstützt die HDR-Standards ST2084 300, ST2084 1000, ST2084 10000 sowie HLG. Dadurch lassen sich helle und dunkle Bildbereiche differenzierter darstellen, was die Beurteilung von HDR-Inhalten im Broadcast-Betrieb erleichtert.
Was ist die 3D-LUT-Funktion und wie viele LUTs sind verfügbar?
Die 3D-LUT-Funktion ermöglicht professionelle Farbkorrektur und Farbabstimmung direkt am Monitor. Es sind 17 vorinstallierte Log-Profile sowie 6 Slots für benutzerdefinierte LUTs vorhanden, sodass verschiedene Kamera-Workflows ohne externe Software direkt am Gerät visualisiert werden können.
Welche Monitoring-Werkzeuge zur Belichtungsbeurteilung sind integriert?
Für die Belichtungsanalyse stehen Waveform-Darstellung, Histogramm und False Color zur Verfügung. Diese Werkzeuge helfen dabei, Über- und Unterbelichtungen präzise zu erkennen und korrekt zu beurteilen.
Bietet der Monitor Werkzeuge zur Schärfekontrolle?
Ja, der Monitor verfügt über Focus Peaking, das scharfe Kanten im Bild farblich hervorhebt und so eine schnelle Beurteilung der Schärfe direkt am Monitor ermöglicht. Ergänzend steht eine Pixel-Zoom-Funktion für vergrößerte Detailansichten zur Verfügung.
Welche weiteren technischen Analyse-Tools sind vorhanden?
Neben den Belichtungs- und Schärfewerkzeugen bietet der Monitor einen Vector Scope, Level Meter, Check Field sowie H/V Delay-Optionen. Diese Werkzeuge ermöglichen eine detaillierte technische Bildanalyse und sind besonders für professionelle Broadcast-Produktionen relevant.
Sind Marker-Funktionen vorhanden und welchem Zweck dienen sie?
Der Monitor unterstützt verschiedene Marker-Funktionen, die dabei helfen, Bildausschnitte, Sicherheitsbereiche und Bildformate korrekt zu beurteilen. Das ist besonders nützlich, wenn unterschiedliche Ausgabeformate während einer Produktion überwacht werden sollen.
Für welche Einsatzbereiche ist der Lilliput RM-1731S geeignet?
Der Monitor ist speziell für Broadcast- und Live-Streaming-Anwendungen konzipiert. Typische Einsatzbereiche sind Produktionsschränke in Studios, Broadcast-Trucks sowie andere professionelle Produktionsumgebungen, in denen zuverlässiges und platzsparendes Monitoring gefragt ist.
Worin unterscheidet sich der RM-1731S vom Modell RM-1731?
Der wesentliche Unterschied liegt in den Anschlüssen: Der RM-1731S verfügt zusätzlich über 3G-SDI Eingang und Ausgang, während der RM-1731 ausschließlich mit HDMI 2.0 Anschlüssen ausgestattet ist. Für Broadcast-Umgebungen, in denen SDI-Signale Standard sind, ist der RM-1731S die geeignete Wahl.
Kann der Monitor in bestehende SDI-Infrastrukturen eingebunden werden?
Ja, dank der 3G-SDI Loop-Ausgänge lässt sich der RM-1731S nahtlos in bestehende SDI-Signalketten einbinden, ohne dass das Signal unterbrochen werden muss. Das ermöglicht eine flexible Integration in vorhandene Broadcast-Setups.
