Lilliput RM1731S-12G 17,3" Rack Monitor 12G-SDI
1RU Broadcast Monitor mit Quad-Split & HDR
Artikelnummer: 12624 | Hersteller-Nummer: RM-1731S-12G | EAN/UPC: 6950821602744
Der Lilliput RM1731S-12G ist ein professioneller 17,3-Zoll Rack Mount Monitor für Broadcast- und Live-Streaming-Anwendungen. Mit seinem 1RU-Design eignet sich das Gerät optimal für die Montage in Standard-Racks und bietet eine platzsparende Lösung für professionelle Monitoring-Workflows in Broadcast-Trucks, OBVs und Produktionsstudios.
Das IPS-Panel mit 1920x1080 Full HD Auflösung gewährleistet präzise Bildwiedergabe mit einem Kontrastverhältnis von 1200:1 und 300 Nits Helligkeit. Der weite Betrachtungswinkel von 170°/170° ermöglicht die Sichtung aus verschiedenen Positionen im Rack-Setup.

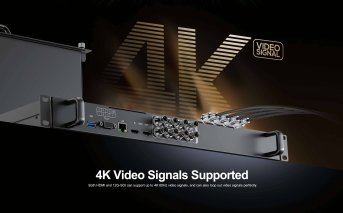

Der Monitor verfügt über vier 12G-SDI Eingänge und ermöglicht die gleichzeitige Überwachung mehrerer Kamerafeeds durch Quad-Split-Darstellung. SDI- und HDMI-Signale lassen sich flexibel kombinieren und in vier verschiedenen Positionen anordnen. Die Unterstützung von 4K-Videosignalen bis 60Hz sowohl über HDMI 2.0 als auch 12G-SDI gewährleistet die Kompatibilität mit modernen Produktions-Workflows.
Zusätzlich bietet das Gerät Loop-Out-Funktionen für die Weiterleitung der Videosignale an weitere Monitore oder Aufnahmegeräte. Die Audio-Selektion ermöglicht die gezielte Auswahl eines der Eingangssignale für die Ausgabe über die integrierten Lautsprecher.

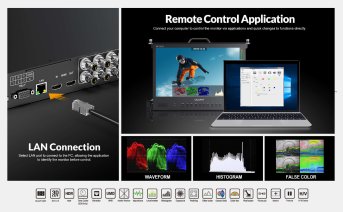

Eine umfassende Remote Control Application ermöglicht die Steuerung des Monitors über LAN-Verbindung vom Computer aus. Techniker können Funktionen direkt anpassen und haben Zugriff auf professionelle Monitoring-Tools wie Waveform, Histogramm und False Color. Die Software bietet eine intuitive Benutzeroberfläche mit verschiedenen Analysewerkzeugen für die Bildkontrolle.
Zu den verfügbaren Monitoring-Features gehören Quad-Split, 3D-LUT, HDR-Unterstützung, Time Code, UMD, Audio Vector, Level Meter, Exposure, Peaking, Check Field, Color Bar, Pixel Zoom und weitere professionelle Werkzeuge für die Bildbeurteilung.

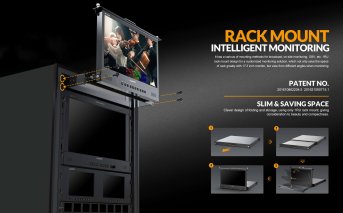

Das patentierte Rack Mount Design zeichnet sich durch seine platzsparende 1RU-Bauweise aus. Der Monitor lässt sich für verschiedene Betrachtungswinkel ausklappen und bietet flexible Montagemöglichkeiten für Broadcast- und Mobile-Produktionsumgebungen. Die clevere Falt- und Aufbewahrungsmechanik ermöglicht eine kompakte Lagerung bei Nichtgebrauch.
Mit einem Gewicht von 10,1 kg und Abmessungen von 482,5mm x 44mm x 507,5mm passt sich der Monitor perfekt in Standard-19-Zoll-Racks ein. Der Betriebstemperaturbereich von 0°C bis 50°C gewährleistet zuverlässige Funktion auch unter anspruchsvollen Produktionsbedingungen.
Der RM1731S-12G unterstützt HDR-Standards einschließlich HLG und ST2084 (300/1000/10000) für moderne HDR-Produktionen. Der Monitor deckt 100% des Rec.709 Farbraums ab und bietet präzise Farbwiedergabe für kritische Monitoring-Anwendungen. Die 3D-LUT-Funktionalität ermöglicht erweiterte Farbkorrektur und Kalibrierung.
Die vielfältigen unterstützten Videoformate umfassen 2160p, 1080p und 720p in verschiedenen Frameraten von 24/25/30/50/60 fps sowohl für HDMI als auch 12G-SDI Eingänge. Die flexible Audio-Unterstützung bietet HDMI 8-Kanal 24-bit und SDI 16-Kanal 48kHz 24-bit Audio sowie einen 3,5mm Kopfhörerausgang.
Monitor, Netzteil 12V/3A, Tally Adapterkabel, Anleitung
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Größe | 17,3" 8bits |
|---|---|
| Auflösung | 1920×1080 |
| Helligkeit | 300cd/m² |
| Aspekt Verhältnis | 16:9 |
| Kontrast | 1200:1 |
| Anzeigen Winkel | 170°/170°(H/V) |
| HDMI | 1×HDMI 2,0 |
| 12G-SDI | 4 |
| HDMI | 1×HDMI 2,0 |
| 12G-SDI | 4 |
| HDMI | 720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60,2160P 24/25/30/50/60 |
| 12G-SDI | 720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60,2160P 24/25/30/50/60 |
| HDMI | 8ch 24-Bit |
| SDI | 16ch 48KHz 24-Bit |
| Ohr Buchse | 3,5 mm – 2 Kanäle 48 kHz 24-Bit |
| Eingebaut Lautsprecher | 2 |
| In Betrieb Leistung | ≤19W(12V) |
| DC In | DC 12-24V |
| Betriebstemperatur | 0°C~50°C |
| Lagerung Temperatur | -20°C~60°C |
| Abmessung(LWD) | 482,5×44×507,5mm |
| Gewicht |
Fragen & Antworten▲
Welche Eingänge bietet der Lilliput RM1731S-12G?
Der Monitor verfügt über vier 12G-SDI Eingänge sowie einen HDMI 2.0 Eingang. SDI- und HDMI-Signale lassen sich flexibel kombinieren und für die Quad-Split-Darstellung in vier verschiedenen Positionen anordnen.
Welche maximale Videoauflösung und Bildrate wird unterstützt?
Über HDMI 2.0 und 12G-SDI werden 4K-Videosignale bis 60 Hz unterstützt. Das IPS-Panel selbst gibt das Bild in Full HD mit 1920x1080 Pixeln aus.
Was bedeutet 1RU und passt der Monitor in ein Standard-Rack?
1RU steht für eine Rack Unit, also eine Einbaueinheit nach dem Standard-Rack-Maß. Der RM1731S-12G ist speziell für die Montage in Standard-19-Zoll-Racks ausgelegt und belegt dabei nur eine Höheneinheit, was ihn besonders platzsparend macht.
Unterstützt der Monitor eine Quad-Split-Anzeige?
Ja, der Monitor ermöglicht die gleichzeitige Darstellung von bis zu vier Kamerafeeds per Quad-Split. Die einzelnen Signale lassen sich dabei in ihrer Position frei anordnen.
Welche professionellen Monitoring-Tools stehen zur Verfügung?
Der Monitor bietet unter anderem Waveform, Histogramm, False Color, Audio Vectorscope, Level Meter, Peaking, Exposure, Check Field sowie Time Code und UMD. Diese Werkzeuge unterstützen eine präzise Bildkontrolle im Produktionsalltag.
Wird HDR unterstützt?
Ja, der Monitor unterstützt HDR. Damit ist er kompatibel mit modernen Produktions-Workflows, die auf hohen Dynamikumfang ausgerichtet sind.
Wie funktioniert die Remote Control Funktion?
Über eine LAN-Verbindung lässt sich der Monitor mithilfe einer Remote Control Application vom Computer aus steuern. Techniker können damit Einstellungen und Monitoring-Funktionen direkt aus der Software heraus anpassen, ohne am Gerät selbst hantieren zu müssen.
Gibt es Loop-Out-Anschlüsse für die Signalweiterleitung?
Ja, der Monitor bietet Loop-Out-Funktionen, über die Videosignale an weitere Monitore oder Aufnahmegeräte weitergeleitet werden können, ohne das Signal zu unterbrechen.
Wie hell ist das Display und für welche Umgebungen ist es geeignet?
Das IPS-Panel erreicht eine Helligkeit von 300 Nits bei einem Kontrastverhältnis von 1200:1. Der Monitor ist für den Einsatz in kontrollierten Umgebungen wie Broadcast-Trucks, OBVs und Produktionsstudios ausgelegt.
Wie groß ist der Betrachtungswinkel des Displays?
Das IPS-Panel bietet einen weiten Betrachtungswinkel von 170 Grad horizontal und 170 Grad vertikal, sodass das Bild auch aus seitlichen Positionen im Rack-Setup gut ablesbar bleibt.
Unterstützt der Monitor 3D-LUT?
Ja, 3D-LUT wird unterstützt. Damit lassen sich Farbkorrekturtabellen laden, um eine präzise Farbdarstellung entsprechend dem gewünschten Produktionsstandard zu gewährleisten.
Kann der Ton eines bestimmten Eingangs gezielt ausgegeben werden?
Ja, die Audio-Selektionsfunktion ermöglicht es, gezielt eines der anliegenden Eingangssignale für die Audioausgabe über die integrierten Lautsprecher auszuwählen.
Für welche Einsatzbereiche ist der Monitor konzipiert?
Der Monitor ist für professionelle Broadcast- und Live-Produktionsumgebungen konzipiert, darunter Broadcast-Trucks, Outside Broadcast Vehicles sowie feste Produktionsstudios, in denen mehrere Kameraquellen gleichzeitig überwacht werden müssen.
