AVMATRIX TS3019-6 Drahtloses Tally-System 6 Kameras
433 MHz Tally-Set mit GPIO, USB-C und RS-485
Artikelnummer: 12419 | Hersteller-Nummer: TS3019-6 | EAN/UPC: 6971118001569

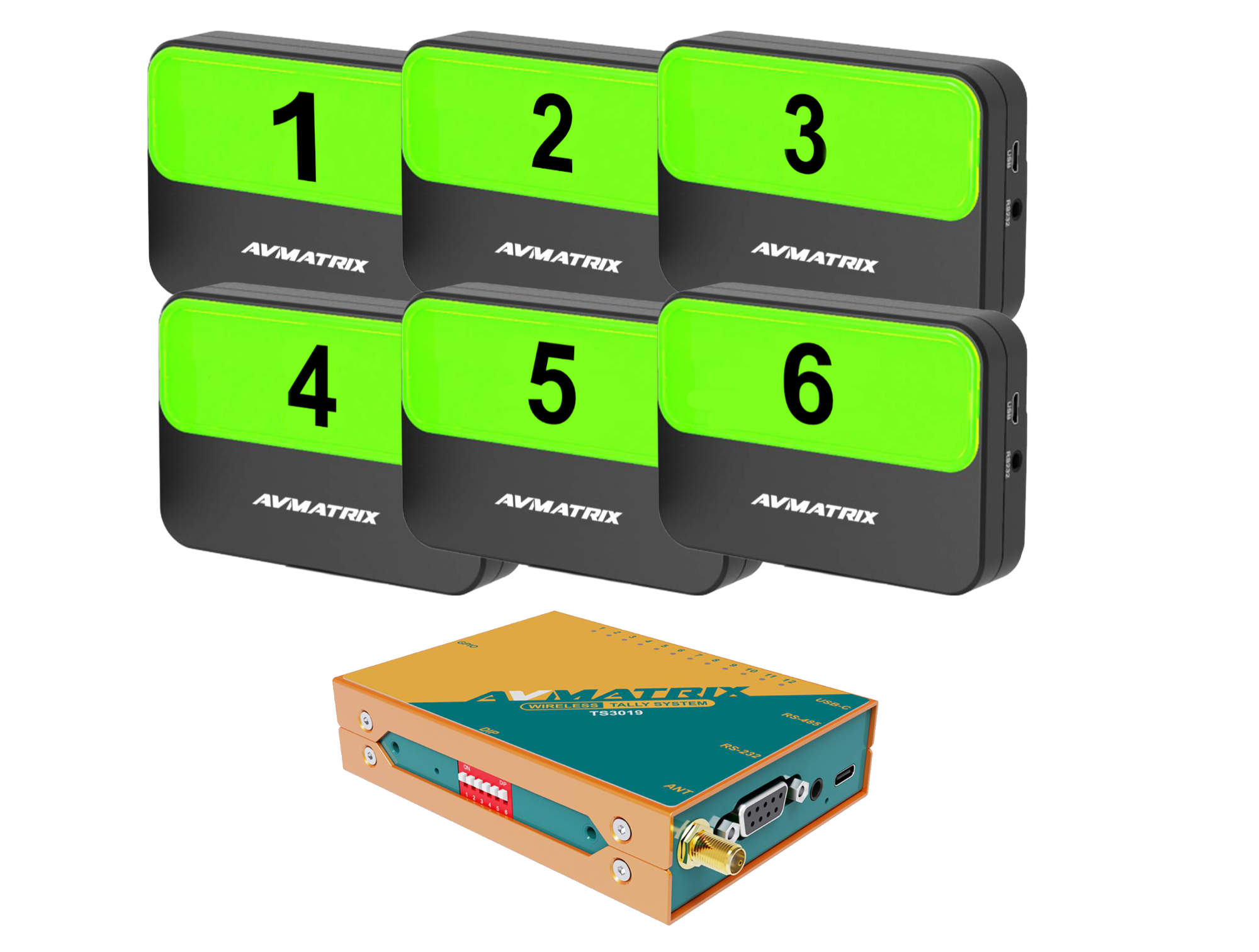

Das AVMATRIX TS3019-6 ist ein drahtloses Tally-System für Multikamera-Produktionen mit sechs Tally-Lampen und einer zentralen Tally-Box. Es eignet sich besonders für Produktionen mit mehreren Kamerapositionen, bei denen Kameraleute, Regie und Produktionsteam jederzeit klar erkennen müssen, welche Kamera aktuell im Program ist und welche Kamera als Preview vorbereitet wird.
Das 6er-Set ist ideal für größere Livestreams, Studio-Setups, Events, Sportproduktionen, Kirchen, Konferenzräume und mobile Regien. Gegenüber kleineren Tally-Sets bietet es direkt mehr Lampen für umfangreichere Kamerakonfigurationen, bleibt aber auf bis zu 16 Tally-Lampen erweiterbar.
Mit sechs Tally-Lampen lassen sich typische Kamera-Setups mit Hauptkamera, Seitenkameras, Detailkamera, Publikumskamera oder PTZ-Positionen klar kennzeichnen. Die roten und grünen Anzeigen unterstützen eine saubere Kommunikation zwischen Regie und Kamerateam, ohne dass zusätzliche Sprachkommandos für jede Umschaltung notwendig sind.
Die Tally-Signale werden drahtlos im 433-MHz-Bereich übertragen. Bei freier Sichtverbindung sind Reichweiten bis zu 200 m möglich. Dadurch eignet sich das TS3019-6 auch für größere Bühnen, Veranstaltungsräume, Sporthallen, Kirchen oder Außenproduktionen, bei denen Kameras nicht direkt neben der Regie positioniert sind.
Die Tally-Box bietet mehrere Schnittstellen für unterschiedliche Produktionsumgebungen. Über GPIO kann das System mit AVMATRIX Videomischern und vielen weiteren Mischern oder Tally-Convertern eingesetzt werden. Über USB-C ist die Anbindung an vMix möglich. RS-485 und RS-232 stehen für kabelgebundene Tally-Verbindungen und PTZ-Passthrough zur Verfügung.
Jede Tally-Lampe besitzt vordere und hintere Anzeigen. Dadurch sehen sowohl die Kameraperson als auch Personen vor der Kamera den aktuellen Status. Die Helligkeit der Anzeigen ist in vier Stufen einstellbar, sodass das System an helle Bühnen, dunkle Studios oder unauffällige Konferenzsituationen angepasst werden kann.
An den Tally-Lampen werden Signalstärke und Batteriestatus angezeigt. Die Stromversorgung erfolgt wahlweise über USB-C oder über einen 18650-Li-Ionen-Akku. Damit können die Lampen stationär versorgt oder kabellos direkt an Kamera, Stativ oder Rig eingesetzt werden.
- Multikamera-Livestreams mit bis zu sechs Kamerapositionen im Set
- Studio- und Regieproduktionen mit Program- und Preview-Anzeige
- Events, Sport, Bühnenproduktionen und Gottesdienstübertragungen
- vMix-Produktionen mit Tally-Anbindung über USB-C
- Videomischer oder Tally-Converter mit GPIO-Ausgang
- PTZ-Setups mit RS-232/RS-485-Passthrough
- erweiterbare Tally-Systeme mit späterem Ausbau auf bis zu 16 Lampen
- Wireless Multi-Camera Tally System mit 6 Tally-Lampen
- zentrale Tally-Box für Program- und Preview-Signalisierung
- 433 MHz Funkübertragung
- bis zu 200 m Reichweite bei Sichtverbindung
- kabelgebundene Tally-Verbindung über RS-485 möglich
- Schnittstellen: GPIO, USB-C, RS-485 und RS-232
- GPIO-kompatibel mit AVMATRIX und vielen weiteren Videomischern oder Tally-Convertern
- vMix-kompatibel über USB-C
- PTZ-Passthrough über RS-232 / RS-485
- System unterstützt bis zu 16 Tally-Lampen
- vordere und hintere Anzeige an jeder Tally-Lampe
- rote und grüne Tally-Anzeige für Program und Preview
- 4-stufig einstellbare Helligkeit
- Anzeige von Signalstärke und Batteriestatus
- Stromversorgung der Lampen über USB-C oder 18650-Li-Ionen-Akku
- Montage über 1/4-Zoll-Anschluss bzw. Kameraschuh-Adapter
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Tally-Box Parameter | Anschlüsse | 1 x GPIO, 1 x RS-232 Terminal, 1 x RS-485 Terminal, 1 x USB Typ C |
|---|---|---|
| Tally-Box Parameter | Anzahl der Lampen | Unterstützung von bis zu 16 Tally-Lampen (12 LED-Anzeige) |
| Tally-Box Parameter | Drahtlose Reichweite | Übertragung bis zu 200 m (Sichtverbindung) |
| Tally-Box Parameter | Funkfrequenz | 433 MHz |
| Tally-Box Parameter | Drahtlose Verbindung | RS-485 serielle Verbindung |
| Tally-Box Parameter | Anwendungsunterstützung | vMix, Video-Switcher mit GPIO-Tally-Interface wie AVMATRIX, Roland, Sony, NewTek, Panasonic, DataVideo oder Tally-Converter-Boxen mit GPIO wie BMD GPI und Tally-Interface |
| Tally-Box Parameter | Stromversorgung | Betriebsspannung 5 V, Leistungsaufnahme ≤ 0.2 W |
| Tally-Lampen Parameter | Anschlüsse | 1 x USB Typ C, 1 x RS-485, TALLY OUT |
| Tally-Lampen Parameter | Stromversorgung | 5 V USB-Stromversorgung oder 18650 Li-Ion-Akku (optional) |
| Tally-Lampen Parameter | Helligkeit | Unterstuetzung von 4 Helligkeitsstufen |
| Tally-Lampen Parameter | Akkulaufzeit | Bis zu 9 Stunden (abhängig von Akkukapazität, Helligkeit und Einsatzumgebung) |
| Tally-Lampen Parameter | Leistungsdaten | Betriebsspannung 5 V, Leistungsaufnahme ≤ 2.5 W, Ladestrom Akku 5 V 1 A |
| Tally-Lampen Parameter | Montagegewinde | 1/4 Zoll Innengewinde |
| Allgemein | Abmessungen (L x B x H) | Tally-Box 104 x 75.5 x 24.5 mm, Tally-Lampe 98.5 x 65 x 26.5 mm |
| Allgemein | Gewicht | Tally-Box 327 g, Tally-Lampe 90 g (ohne Akku) |
| Umgebung | Temperaturbereich | Betrieb -20 C bis +60 C, Lagerung -30 C bis +70 C |
| Lieferumfang | Zubehör | TS3019-6 (6 Lampen Set): 1 x Tally-Box, 6 x Tally-Lampen, 1 x Koffer, 1 x Netzteil (5 V 1 A), 5 x USB 2.0 Typ-C Kabel, 1 x Antenne, 1 x GPIO-Stecker |
Fragen & Antworten▲
Wie viele Kameras können mit dem TS3019-6 gleichzeitig mit Tally-Signalen versorgt werden?
Das Set wird mit sechs Tally-Lampen geliefert und eignet sich damit für Produktionen mit bis zu sechs Kamerapositionen. Durch Erweiterung lässt sich das System auf bis zu 16 Tally-Lampen ausbauen, ohne dass ein zweites System benötigt wird.
Welche Reichweite hat die drahtlose Übertragung?
Bei freier Sichtverbindung zwischen Tally-Box und Lampen sind Reichweiten von bis zu 200 Metern möglich. Für Innenräume wie Kirchen, Konferenzräume oder Sporthallen ist dieser Wert in der Praxis abhängig von Hindernissen und baulichen Gegebenheiten.
Auf welcher Frequenz arbeitet das drahtlose Tally-System?
Die Signalübertragung erfolgt im 433-MHz-Bereich. Diese Frequenz eignet sich für typische Produktionsumgebungen und kommt in vielen drahtlosen Tally-Systemen zum Einsatz.
Welche Schnittstellen bietet die Tally-Box für die Einbindung in eine bestehende Produktionsumgebung?
Die Tally-Box verfügt über GPIO, USB-C, RS-485 und RS-232. Über GPIO lässt sich das System mit AVMATRIX Videomischern sowie vielen anderen Mischern und Tally-Convertern verbinden. USB-C ermöglicht die Anbindung an vMix. RS-485 und RS-232 stehen für kabelgebundene Verbindungen und PTZ-Passthrough zur Verfügung.
Kann das System mit vMix verwendet werden?
Ja, über die USB-C-Schnittstelle der Tally-Box ist eine direkte Anbindung an vMix möglich. Damit lassen sich Program- und Preview-Signale aus vMix drahtlos an die Tally-Lampen übertragen.
Was zeigen die Tally-Lampen an den Kameras an?
Die Lampen zeigen in der Regel Program und Preview an. Üblicherweise signalisiert Rot, dass die Kamera aktuell im Programm gesendet wird, während Grün anzeigt, dass die Kamera als Preview vorausgewählt ist. So erkennen Kameraleute jederzeit ihren aktuellen Status, ohne Sprachkommandos abwarten zu müssen.
Ist das TS3019-6 für Außenproduktionen geeignet?
Durch die drahtlose 433-MHz-Übertragung mit bis zu 200 Metern Reichweite bei Sichtverbindung eignet sich das System grundsätzlich auch für Außenproduktionen, bei denen Kameras weit von der Regie entfernt positioniert sind. Sportproduktionen, Open-Air-Events oder mobile Regien sind typische Einsatzszenarien.
Kann das System auf mehr als sechs Kameras erweitert werden?
Ja, das System ist auf bis zu 16 Tally-Lampen erweiterbar. Wer also mit sechs Kameras startet und später weitere Positionen hinzufügt, muss das Grundsystem nicht ersetzen, sondern kann zusätzliche Lampen ergänzen.
Für welche Produktionsformen ist das TS3019-6 besonders geeignet?
Das System richtet sich an Multikamera-Produktionen, bei denen mehrere Kameraposistionen koordiniert werden müssen. Typische Einsatzgebiete sind Livestreams, Studio-Produktionen, Sportveranstaltungen, Gottesdienste in Kirchen, Konferenzräume sowie mobile Produktionseinheiten.
Funktioniert das System auch mit Videomischern anderer Hersteller?
Über die GPIO-Schnittstelle kann das System nicht nur mit AVMATRIX Mischern, sondern auch mit Mischern anderer Hersteller sowie mit externen Tally-Convertern verbunden werden, sofern diese einen kompatiblen GPIO-Ausgang bieten.
Wird eine separate Steuereinheit benötigt oder ist alles im Lieferumfang enthalten?
Das TS3019-6 wird als Set geliefert, bestehend aus einer zentralen Tally-Box und sechs Tally-Lampen. Eine separate Steuereinheit ist nicht erforderlich, da die Tally-Box die Signalverteilung übernimmt.
Kann RS-485 auch für PTZ-Kamerasteuerung genutzt werden?
Die RS-485-Schnittstelle unterstützt neben der kabelgebundenen Tally-Anbindung auch PTZ-Passthrough. Damit lassen sich in entsprechenden Setups PTZ-Kameras über dieselbe Verbindung ansprechen, ohne zusätzliche Kabel verlegen zu müssen.
