AVMATRIX TS3019-4 Drahtloses Tally-System 4er Set
Für Multikamera-Produktionen mit 433 MHz
Sonderpreis: € 462.91
inkl. MwSt
( Anstatt 474.81 )
389.00 € ohne MwSt
Sofort lieferbar
VersandkostenArtikelnummer: 12417 | Hersteller-Nummer: TS3019-4 | EAN/UPC: 6971118001507

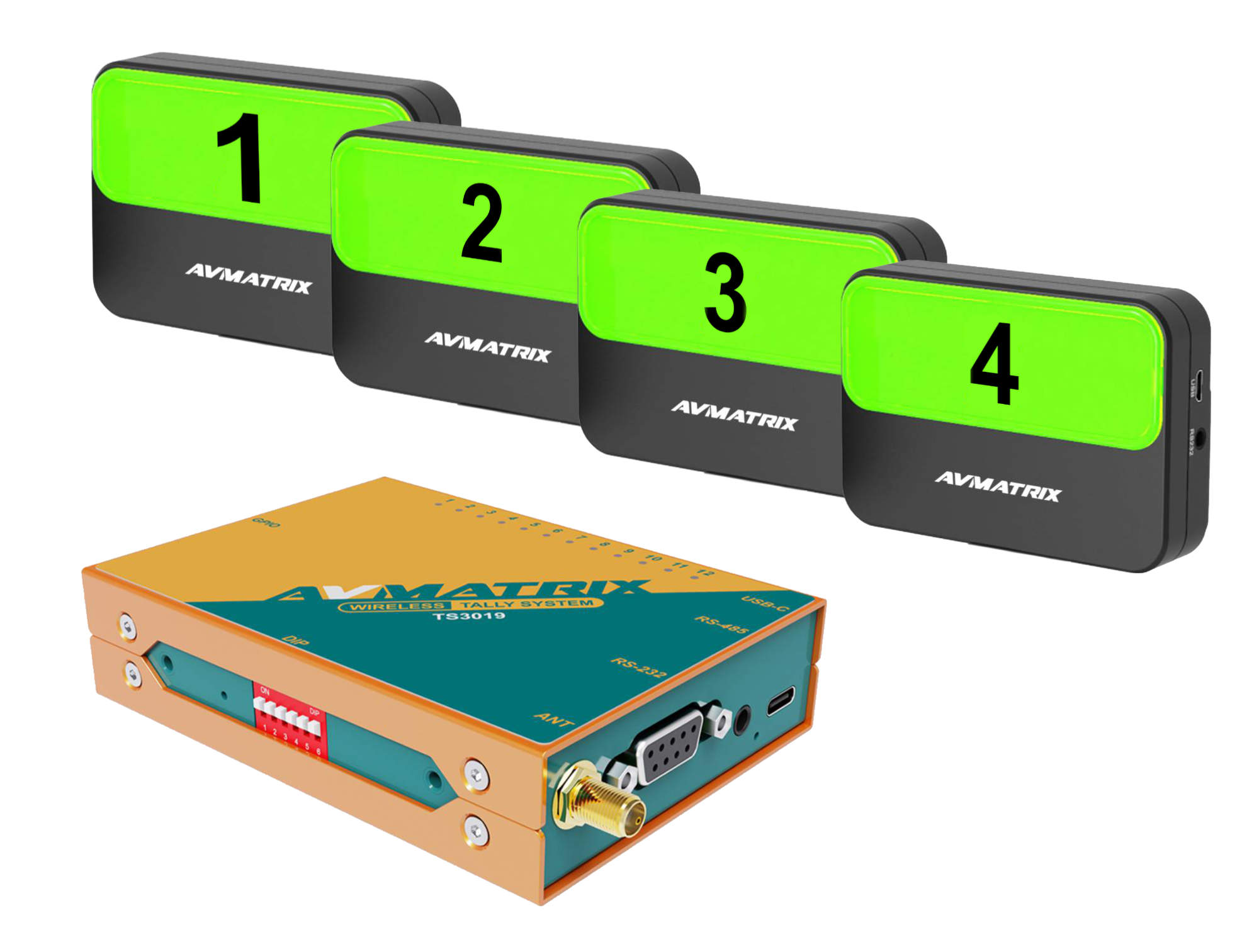

Das AVMATRIX TS3019-4 ist ein drahtloses Tally-System für Multikamera-Produktionen mit vier Tally-Lampen und einer zentralen Tally-Box. Es zeigt Kameraleuten, Moderation und Produktionsteam zuverlässig an, welche Kamera aktuell auf Sendung ist und welche Kamera als nächstes vorbereitet wird.
Das System eignet sich für Livestreams, Events, Studioproduktionen, Kirchen, Schulen, Sportübertragungen, Interviews und mobile Videoproduktionen. Die Tally-Signale werden drahtlos über 433 MHz übertragen oder bei Bedarf kabelgebunden per RS-485 verbunden.
Die Tally-Lampen zeigen den aktuellen Kamerastatus mit roten und grünen Signalen an. Rot signalisiert in der Regel das aktive Program-Signal, Grün kann für Preview oder die nächste vorbereitete Kamera verwendet werden. Dadurch wissen Kameraleute sofort, wann ihre Kamera live ist oder als nächstes benötigt wird.
Die drahtlose Verbindung arbeitet im 433-MHz-Bereich und erreicht bei freier Sichtverbindung bis zu 200 m Reichweite. Für Installationen, bei denen eine feste Verbindung bevorzugt wird, unterstützt das System auch eine kabelgebundene Tally-Verbindung über RS-485. So lässt sich das TS3019-4 flexibel in mobilen und stationären Produktionsumgebungen einsetzen.
Die Tally-Box bietet mehrere Schnittstellen wie GPIO, USB-C, RS-485 und RS-232. Über GPIO kann das System mit vielen Videomischern verwendet werden, unter anderem mit AVMATRIX und weiteren Herstellern wie Blackmagic, Roland und Datavideo, sofern ein passender GPIO-Tally-Ausgang oder Adapter vorhanden ist. Über USB-C ist zusätzlich die Integration mit vMix möglich.
Das TS3019-System unterstützt bis zu 16 Tally-Lampen. Das TS3019-4 Set wird mit vier Tally-Lampen geliefert und kann bei Bedarf erweitert werden. An jeder Lampe befinden sich vordere und hintere Anzeigen, sodass der Status sowohl für die Kameraperson als auch für Personen vor der Kamera erkennbar ist.

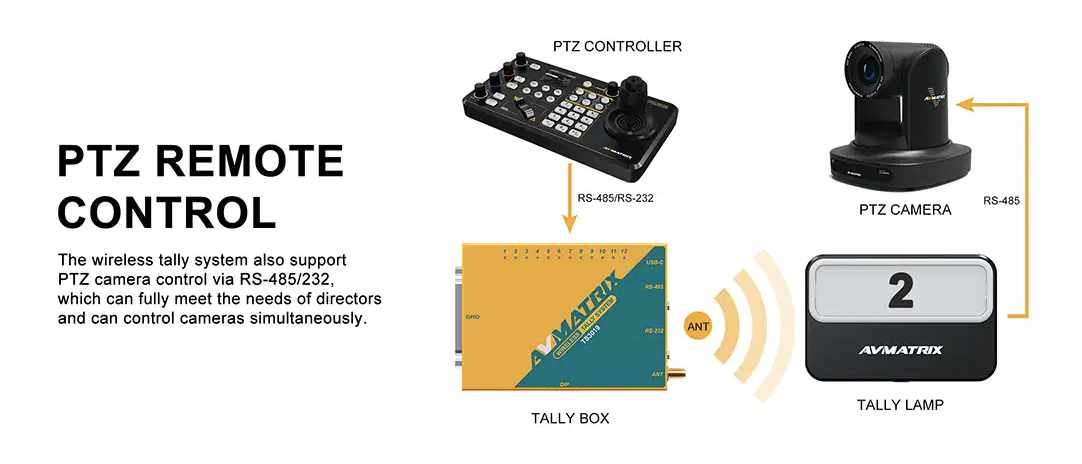

Über RS-232 und RS-485 kann das System auch für drahtlosen PTZ-Passthrough eingesetzt werden. Die Tally-Lampen zeigen Signalstärke und Batteriestatus an. Die Helligkeit der roten und grünen Anzeigen ist in vier Stufen einstellbar, sodass die Lampen an Studio-, Bühnen- oder Außenumgebungen angepasst werden können.
Die Tally-Lampen können über USB-C oder mit einem 18650-Li-Ionen-Akku betrieben werden. Die Montage erfolgt über einen 1/4-Zoll-Anschluss bzw. Kameraschuh-Adapter. Dadurch lassen sich die Lampen direkt an Kameras, Stativen oder Rig-Komponenten befestigen.
- Multikamera-Livestreams mit klarer On-Air-Anzeige
- Studio-, Event- und Bühnenproduktionen
- Kirchen, Schulen, Vereine und Konferenzräume
- vMix-Produktionen über USB-C-Anbindung
- Videomischer mit GPIO-Tally-Ausgang
- PTZ-Kamera-Setups mit RS-232/RS-485-Passthrough
- mobile Produktionen mit drahtlosem Tally über 433 MHz
- Wireless Multi-Camera Tally System mit 4 Tally-Lampen
- klare Anzeige von Program und Preview für Kameraleute
- 433 MHz drahtlose Tally-Verbindung
- bis zu 200 m Reichweite bei Sichtverbindung
- kabelgebundene Verbindung per RS-485 möglich
- Tally-Box mit GPIO, USB-C, RS-485 und RS-232
- GPIO-kompatibel mit AVMATRIX und vielen weiteren Videomischern
- kompatibel mit vMix über USB-C
- drahtloser PTZ-Passthrough über RS-232 / RS-485
- erweiterbar auf bis zu 16 Tally-Lampen
- vordere und hintere Tally-Anzeige an jeder Lampe
- rote und grüne Anzeige für Program / Preview
- 4-stufig einstellbare Helligkeit
- Anzeige von Signalstärke und Batteriestatus an der Tally-Lampe
- Stromversorgung der Lampe über USB-C oder 18650-Li-Ionen-Akku
- Montage über 1/4-Zoll-Anschluss bzw. Kameraschuh-Adapter
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Tally-Box | Anschlüsse | 1 x GPIO, 1 x RS-232 Terminal, 1 x RS-485 Terminal, 1 x USB Typ C |
|---|---|---|
| Anzahl der Lampen | Unterstützung von bis zu 16 Tally-Lampen (12 LED-Anzeige) | |
| Drahtlose Reichweite | Bis zu 200 m (Sichtverbindung) | |
| Funkfrequenz | 433 MHz | |
| Drahtlose Verbindung | RS-485 serielle Verbindung | |
| Kompatibilität | vMix, Video-Switcher mit GPIO-Tally-Interface (z. B. AVMATRIX, Roland, Sony, NewTek, Panasonic, DataVideo) sowie Tally-Converter mit GPIO (z. B. BMD GPI) | |
| Stromversorgung | 5 V, Leistungsaufnahme ≤ 0.2 W | |
| Tally-Lampen | Anschlüsse | 1 x USB Typ C, 1 x RS-485, TALLY OUT |
| Stromversorgung | 5 V über USB oder 18650 Li-Ion-Akku (optional) | |
| Helligkeit | 4 Helligkeitsstufen | |
| Akkulaufzeit | Bis zu 9 Stunden (abhängig von Akku, Helligkeit und Nutzung) | |
| Leistungsdaten | 5 V, ≤ 2.5 W, Ladestrom 5 V / 1 A | |
| Montage | 1/4" Innengewinde | |
| Allgemein | Abmessungen | Tally-Box: 104 × 75.5 × 24.5 mm Tally-Lampe: 98.5 × 65 × 26.5 mm |
| Gewicht | Tally-Box: 327 g Tally-Lampe: 90 g (ohne Akku) |
|
| Umgebung | Temperatur | Betrieb: -20 °C bis +60 °C Lagerung: -30 °C bis +70 °C |
| Lieferumfang | Set-Inhalt | TS3019-4 (4er Set): 1 x Tally-Box, 4 x Tally-Lampen, 1 x Koffer, 1 x Netzteil (5 V / 1 A), 5 x USB-C Kabel, 1 x Antenne, 1 x GPIO-Stecker |
Fragen & Antworten▲
Wie viele Tally-Lampen können maximal angeschlossen werden?
Das System unterstützt bis zu 16 Tally-Lampen, die drahtlos oder kabelgebunden verbunden werden können.
Welche Reichweite hat die drahtlose Verbindung?
Die drahtlose Reichweite beträgt bis zu 200 Meter bei Sichtverbindung über 433 MHz Funkfrequenz.
Mit welchen Video-Switchern ist das System kompatibel?
Das System ist kompatibel mit vMix, AVMATRIX, Roland, Sony, NewTek, Panasonic, DataVideo und anderen Herstellern mit GPIO-Tally-Interface sowie Blackmagic GPI-Convertern.
Wie werden die Tally-Lampen mit Strom versorgt?
Die Tally-Lampen können wahlweise über USB Typ-C mit 5V oder mit einem optionalen 18650 Li-Ion-Akku betrieben werden.
Wie lange hält der Akku in den Tally-Lampen?
Die Akkulaufzeit beträgt bis zu 9 Stunden, abhängig vom verwendeten Akku, der Helligkeit und der Nutzung.
Sind sowohl vordere als auch hintere Tally-Anzeigen vorhanden?
Ja, die Tally-Lampen verfügen über sowohl vordere als auch hintere Blinker mit 4-stufig einstellbarer Helligkeit.
Welche Anschlüsse hat die Tally-Box?
Die Tally-Box verfügt über 1 x GPIO, 1 x RS-232 Terminal, 1 x RS-485 Terminal und 1 x USB Typ-C Anschluss.
Wie werden die Tally-Lampen an Kameras montiert?
Die Tally-Lampen können über ein 1/4-Zoll-Innengewinde auf Blitzschuhen oder Standard-Kamerastativen montiert werden.
Können Signalstärke und Batteriestatus angezeigt werden?
Ja, die Tally-Lampen zeigen sowohl die Signalstärke als auch den Batteriestatus direkt an der Lampe an.
Unterstützt das System PTZ-Kamerasteuerung?
Ja, das System ermöglicht drahtlose PTZ-Kamerasteuerung über RS-232/RS-485-Passthrough.
Wie groß und schwer sind die Komponenten?
Die Tally-Box misst 104 × 75.5 × 24.5 mm und wiegt 327 g. Die Tally-Lampen messen 98.5 × 65 × 26.5 mm und wiegen 90 g ohne Akku.
