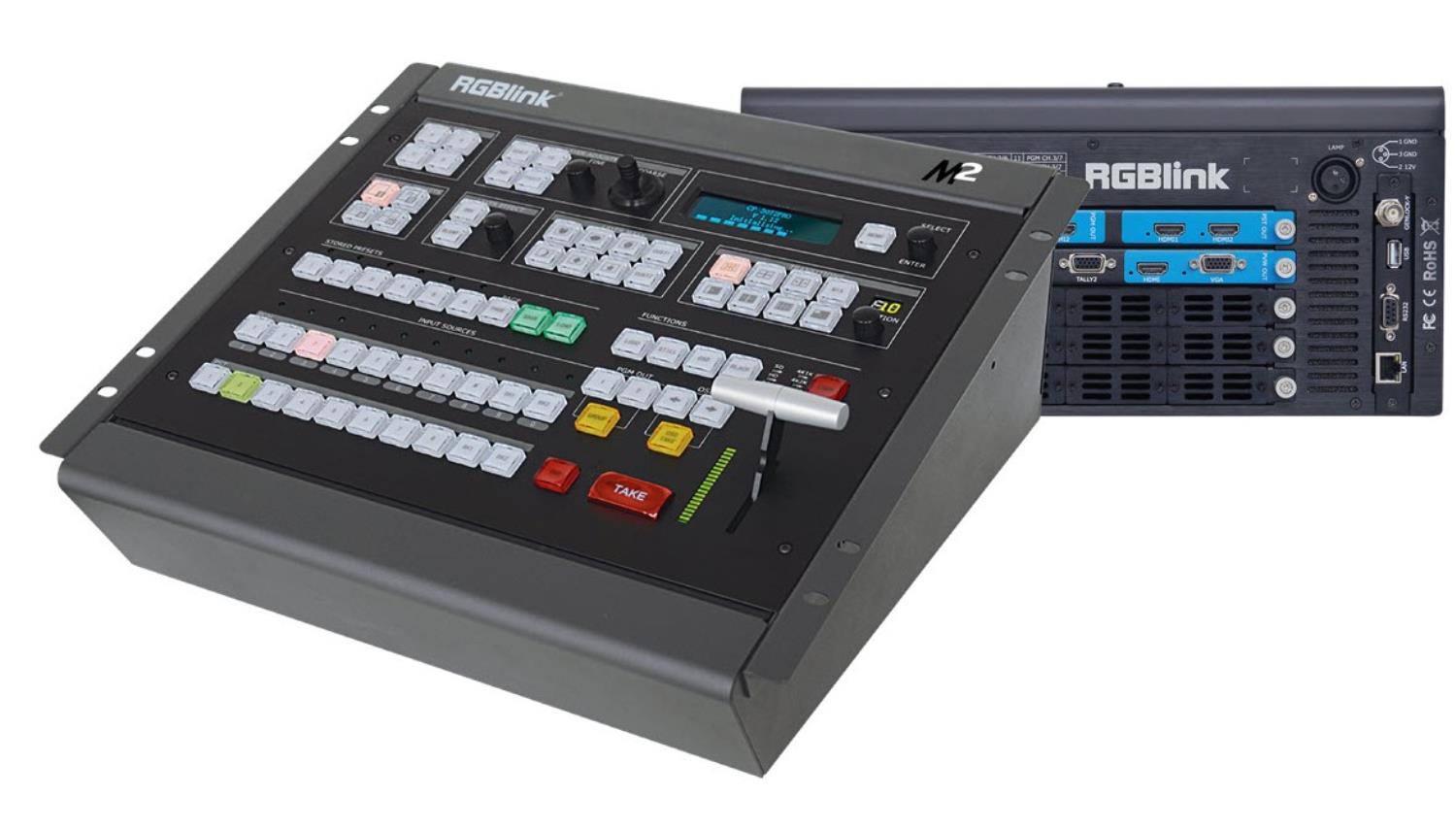

RGBlink M2 Video Mixer und Scaler für Live-Präsentationen
Multi-Layer-Mixing für Konferenz- und Veranstaltungsräume
Sonderpreis: € 1999.00
inkl. MwSt
( Anstatt 5948.81 )
1.679.83 € ohne MwSt
Sofort lieferbar
VersandkostenArtikelnummer: 11747 | Hersteller-Nummer: CP3072Pro
Der RGBlink M2 ist eine komplett integrierte Video-Processing- und Kontrollösung für Live-Präsentationsanwendungen. Das System wurde speziell für Meeting- und Konferenzräume, Gotteshäuser und Veranstaltungsräume entwickelt, in denen professionelle Videokontrolle für ein oder mehrere Displays benötigt wird. Der M2 vereint erweiterte Multi-Layer-Video-Mixing-Funktionen mit flexiblen Betriebsmodi für höchste Anpassungsfähigkeit bei Live-Präsentationen.
Das System bietet zwei Modellvarianten: den Standard M2 mit vier HDMI-Ausgängen sowie den M2s mit zusätzlichen duplizierten zwei-Kanal-Ausgängen über SDI und HDMI, die ideal für den Anschluss nachgelagerter Geräte wie Aufzeichnungs- und Streaming-Equipment geeignet sind.
Der M2 unterstützt verschiedene Betriebsmodi für unterschiedliche Anwendungsszenarien. Im Standard-Modus werden die Ausgänge in duplizierten Paaren für konventionelle 2K-Ausgabe mit vollständiger PST- und PGM-Umschaltung von bis zu drei Video-Layern arrangiert. Der 4K1K Splicing-Modus ermöglicht die Aufteilung jedes Ausgangspaares für 4K x 1K-Canvas mit bis zu zwei Video-Layern zusätzlich zu einem Hintergrundbild.
Für High-Resolution-Anwendungen stellt der 4K2K Splicing-Modus alle vier Ausgänge zu einer 4K-Canvas zusammen, die als 4K2K, 8K1K oder 2K4K konfiguriert werden kann. Der Matrix-Modus ermöglicht die Nutzung des M2 als gemischte Signal-Matrix mit routingfähigen Ausgängen, die separat skaliert werden können. Der Präsentationsmodus bietet eine zusätzliche Ebene für 2K- oder 4K1K-Betrieb mit konfigurierbaren Presets und verschiedenen Quellen, die in die Window-/Layer-Container ein- und ausgeschaltet werden können.
Das System verfügt über drei Video-Layer plus Overlay-Layer für OSD, LOGO und STILL-Funktionen. Eine Videomaske kann auf den Vordergrund-Video-Layer angewendet werden, wobei eine breite Palette von enthaltenen Masken verfügbar ist. Benutzer können zusätzlich benutzerdefinierte Masken für noch kreativere Kontrolle laden. Weitere verfügbare Effekte umfassen Chromakey- und Blend-Edge-Softening-Funktionen.
Der M2 bietet umfassende OSD-Funktionen für On-Screen-Display-Text-Messaging-Overlays in praktisch jeder Schriftart oder jedem Stil, sowohl bewegend als auch statisch. Eine dedizierte TAKE-Funktion für OSD arbeitet unabhängig vom Video-TAKE. LOGO- und STILL-Funktionen ermöglichen das Importieren und Anwenden von Wasserzeichen oder Kanal-Übergängen mit TAKE, wobei diese Layer zusätzliche Overlays unabhängig von den verwendeten Video-Layern darstellen.
Die Ausgabeauflösung kann unabhängig von den Eingangsauflösungen eingestellt werden, wobei die Ausgabe pixel-für-pixel skaliert wird. Dies ist ideal für die direkte Verbindung zu nicht-nativen Displays wie LED-Wänden. Skalierte Layer können in beliebiger Position angeordnet werden. Crop- und Positionsfunktionen ermöglichen die Auswahl von X- und Y-Offsets sowie Breite und Höhe zur Auswahl beliebiger Bildteile für die Ausgabe.
Das System unterstützt bis zu drei Slots für bis zu neun benutzerspezifische Eingangsmodule mit Hot-Swap-Funktionalität. Die Eingangsmöglichkeiten umfassen HDMI, DVI, SDI, DisplayPort, CVBS und USB 2.0 Medien. Genlock Y In ist verfügbar und ermöglicht über ein Dutzend digitaler Übergänge via T-Bar oder TAKE-Funktion. TALLY-Signalisierungsunterstützung für angeschlossene Systeme sowie die Speicherung und Abrufung von Presets on-board sind integriert.
Der M2 verfügt über einen dedizierten Preview-Ausgang (PVW) via HDMI für Multiview-Darstellung mit Vorschau von bis zu acht Eingangsquellen. Output-Splicing-Modi ermöglichen die Aufteilung der Ausgabe über duale Ausgangskanäle für 4K x 1K-Split mit PST oder über alle vier Ausgänge für Videowall-Ausgabe von bis zu 8K x 1K. Der Group-Modus bietet duplizierte Ausgangskanäle mit derselben Ausgabe für Programm und Monitor, wobei PIPs in diesem Modus verfügbar sind.
Das System unterstützt alle gängigen 2K-Eingangsformate mit integriertem EDID-Management. Die Ausgabe erfolgt in beliebigen 2K-Formaten mit benutzerdefinierten Auflösungen, die entsprechend den Display-Anforderungen spezifiziert werden können. Einstellungen und Presets können über USB gespeichert werden, und das System bietet nahtlose Umschaltung sowie Output-Splicing bis zu 8K1K-Auflösung.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Eingang | 3 Slots bis zu 9 Eingänge |
|---|---|
| DVI-Modul: 1 x DVI-I | |
| HDMI-Modul: 2 x HDMI-A (1 Ein | 1 Loop) | |
| DP-Modul: 1x DisplayPort | |
| SDI-Modul: 2 x BNC (1 Ein | 1 Loop) | |
| VGA-Modul: 1 x VGA | |
| CVBS-Modul: 2 x BNC (1 Ein | 1 Backup) | |
| USB-Modul: 2 x USB (1 Ein | 1 Backup) | |
| Ausgang | M2 Standard mit HDMI: 4 x HDMI |
| M2s Standard mit HDMI: 4 x HDMI | |
| Optionales SDI-Modul SDI: 2 x BNC | |
| HDMI: 2 x HDMI | |
| Vorschau | HDMI: 1 x HDMI |
| Kommunikation | VGA: 1 x DSUB15 |
| Tally: 2 x DSUB15 | |
| LAN: 1 x RJ45 | |
| RS232: 1 x DSUB9 | |
| USB: 1 x USB | |
| Genlock Y: 1 x BNC | |
| Stromversorgung | 1 x IEC |
| Eingangsauflösung | SDI SMPTE: 480i | 576i | 720p@50/60 | 1080i@59.94/60 | 1080p@23.98/24/25/29.97/30/50/59.94/60 | 1080psf@23.98/24/25/29.97/30 |
| DVI | HDMI | USB SMPTE: 480i | 576i | 720p@50/59.94/60 | 1080i@50/59.94/60 | 1080p@50/59.94/60 | |
| VESA: 800x600@60 | 1024x768@60 | 1280x720@60 | 1280x800@60 | 1280x960@60 | 1280x1024@60 | 1400x1050@60 | 1600x1200@60 | 1920x1080@60 | 2048x1152@60 | |
| VGA VESA: 800x600@60 | 1024x768@60 | 1280x720@60 | 1280x800@60 | 1280x960@60 | 1280x1024@60 | 1400x1050@60 | 1440x900@60 | 1600x1200@60 | |
| CVBS SMPTE: 480i | 576i | |
| Aus folgender Auswahl oder individuell angepasst | |
| Ausgangsauflösung | HDMI SMPTE: 480i | 576i | 720p@50/59.94/60 | 1080i@50/59.94/60 | 1080p@50/59.94/60 |
| VESA: 800x600@60 | 1024x768@60 | 1280x768@60 | 1280x1024@60 | 1600x1200@60 | 1920x1080@60 | |
| SDI: SMPTE 425M (Level A & B) | SMPTE 424M | SMPTE 292M | SMPTE 259M-C | DVB-ASI | |
| Unterstützte Standards | HDMI: 1.3 |
| DVI: S-DVI | |
| DisplayPort: 1.0 | |
| VGA: UXGA | |
| USB: 2.0 | |
| Vorschau-Betriebsmodi | PGM | PST | 8 Eingänge |
| Standard 2K | 4K1K | 4K2K | Matrix | Präsentation | |
| Eingangsspannung | AC 85V-264V, 50/60Hz |
| Max. Leistung | 120W |
| Temperatur | 0~55°C |
| Luftfeuchtigkeit | 10% - 90% |
| Gewicht | Netto (Gerät): 14.6kg |
| Verpackt: 27kg | |
| Abmessungen | Netto (Gerät): 462mm x 406mm x 170mm |
| Verpackt: 610mm x 580mm x 395mm |
Fragen & Antworten▲
Für welche Einsatzbereiche ist der RGBlink M2 geeignet?
Der RGBlink M2 ist speziell für Meeting- und Konferenzräume, Gotteshäuser sowie Veranstaltungsräume entwickelt worden, in denen professionelle Videokontrolle für ein oder mehrere Displays benötigt wird. Er eignet sich überall dort, wo Live-Präsentationen mit mehreren Videoquellen und flexibler Ausgabe realisiert werden sollen.
Welche Unterschiede gibt es zwischen dem M2 und dem M2s?
Der Standard M2 verfügt über vier HDMI-Ausgänge für die gängigsten Präsentationsszenarien. Der M2s erweitert diesen Funktionsumfang um zusätzliche duplizierte Zwei-Kanal-Ausgänge über SDI und HDMI, die sich besonders für den Anschluss von Aufzeichnungs- und Streaming-Equipment eignen.
Welche Betriebsmodi stehen zur Verfügung?
Das Gerät bietet fünf Betriebsmodi: den Standard-Modus für konventionelle 2K-Ausgabe mit PST- und PGM-Umschaltung, den 4K1K Splicing-Modus für aufgeteilte Ausgangspaare, den 4K2K Splicing-Modus für eine zusammengeführte 4K-Canvas, den Matrix-Modus für gemischtes Signal-Routing sowie den Präsentationsmodus mit konfigurierbaren Presets und schaltbaren Quellen.
Wie viele Video-Layer können gleichzeitig verarbeitet werden?
Im Standard-Modus können bis zu drei Video-Layer gleichzeitig gemischt werden. Zusätzlich steht ein Overlay-Layer für OSD-, Logo- und Standbild-Funktionen zur Verfügung. Im 4K1K Splicing-Modus sind es bis zu zwei Video-Layer zuzüglich eines Hintergrundbildes.
Was ist unter dem 4K2K Splicing-Modus zu verstehen?
Im 4K2K Splicing-Modus werden alle vier Ausgänge zu einer gemeinsamen 4K-Canvas zusammengeführt. Diese Canvas kann wahlweise als 4K2K, 8K1K oder 2K4K konfiguriert werden, was eine flexible Anpassung an unterschiedliche Display-Konfigurationen und Raumgegebenheiten ermöglicht.
Wofür wird der Matrix-Modus verwendet?
Im Matrix-Modus wird das Gerät als gemischte Signal-Matrix betrieben. Die Ausgänge können dabei unabhängig voneinander geroutet und separat skaliert werden, was eine hohe Flexibilität bei der Verteilung von Videosignalen auf verschiedene Displays bietet.
Was bietet der Präsentationsmodus im Vergleich zu den anderen Modi?
Der Präsentationsmodus ergänzt den 2K- und 4K1K-Betrieb um eine zusätzliche Ebene und erlaubt das Speichern und Abrufen konfigurierbarer Presets. Verschiedene Quellen können in die vorhandenen Window- und Layer-Container flexibel ein- und ausgeschaltet werden, was einen strukturierten Ablauf von Präsentationen erleichtert.
Welche OSD-Funktionen stehen zur Verfügung?
Über den Overlay-Layer lassen sich OSD-Elemente, Logos und Standbilder in das Ausgangssignal einblenden. Diese Funktionen ermöglichen es, Beschriftungen, Grafiken oder Titeleinblendungen dauerhaft oder situationsabhängig über das Videobild zu legen, ohne die darunter liegenden Video-Layer zu beeinflussen.
Unterstützt das Gerät eine Vorschaufunktion vor dem Umschalten?
Im Standard-Modus ist eine vollständige PST- und PGM-Umschaltung vorgesehen, was bedeutet, dass eine Quelle zunächst im Vorschau-Bus vorbereitet und anschließend auf den Programmausgang umgeschaltet werden kann. Dies entspricht einem klassischen Mischer-Workflow für professionelle Live-Produktionen.
Ist eine Videomaske für einzelne Layer möglich?
Ja, eine Videomaske kann auf den Vordergrund-Videolayer angewendet werden, um bestimmte Bildbereiche auszublenden oder zu formen. Diese Funktion ermöglicht eine präzise Gestaltung der sichtbaren Videobereiche ohne zusätzliche externe Hardware.
Eignet sich der RGBlink M2 für Streaming- und Aufzeichnungsanwendungen?
Über die Modellvariante M2s mit den zusätzlichen SDI- und HDMI-Ausgängen lässt sich nachgelagertes Equipment wie Aufzeichnungsgeräte oder Streaming-Encoder direkt anschließen. Für reine Präsentationsszenarien ohne Aufzeichnungsbedarf genügt der Standard M2 mit seinen vier HDMI-Ausgängen.
Kann das Gerät für Multi-Display-Setups mit unterschiedlichen Auflösungen eingesetzt werden?
Ja, durch die verschiedenen Splicing- und Matrix-Modi lassen sich die vier Ausgänge flexibel für unterschiedliche Display-Konfigurationen nutzen. Die Ausgänge können im Matrix-Modus separat skaliert werden, sodass Displays mit unterschiedlichen Auflösungsanforderungen in einer Installation gleichzeitig betrieben werden können.
