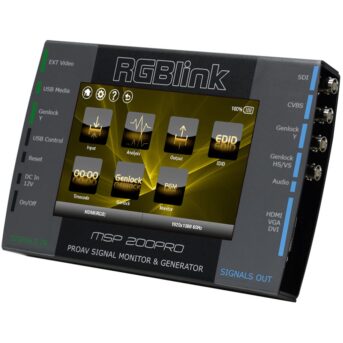

RGBLink MSP200Pro Signalgenerator und Monitor
Testmuster-Generator mit HDMI SDI DVI CVBS
Artikelnummer: 10488 | Hersteller-Nummer: MSP 200PRO

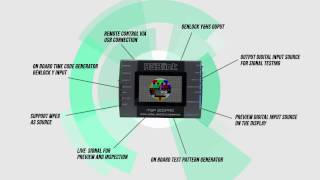

Der MSP200pro ist ein vielseitiges Testgerät für professionelle Video- und Broadcast-Anwendungen, das Signalgenerierung und Monitoring in einem kompakten Gerät vereint. Das System ermöglicht die Vorschau von HDMI- oder optional SDI-Quellen direkt auf dem integrierten Display und bietet umfassende Format-Inspektionsmöglichkeiten für technische Analysen.
Das Gerät verfügt über einen integrierten Testmuster-Generator, der eine Vielzahl von Signaltypen ausgeben kann. Gängige Testmuster lassen sich einfach über die Touch-Screen-Bedienung auswählen, sowohl mit als auch ohne Bewegung. Die Ausgabe erfolgt über verschiedene Formate, wobei sich aus einer Palette von Standard-Ausgabeformaten wählen lässt. Zusätzlich können Genlock Y und HS-Ausgänge für die Synchronisation genutzt werden.
Der MSP200pro integriert einen Timecode-Generator mit Genlock Y-Eingang, der präzise Zeitreferenzen für professionelle Produktionsumgebungen bereitstellt. Die Timecode-Anzeige kann mit verschiedenen Frame-Delays konfiguriert werden. Für Audiotests steht eine dedizierte Audio-Ausgabe-Funktion zur Verfügung, die bei der Überprüfung von Audio-Video-Synchronisation und Signalintegrität unterstützt.

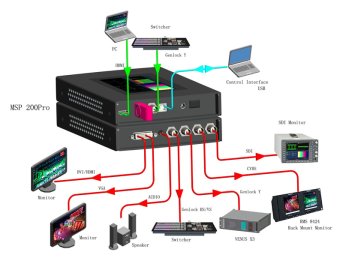

Als Monitoring-Lösung bietet das Gerät Waveform-Darstellung und Video-Monitoring-Funktionen für eingehende Signale. Digitale Eingangssignale können zur Inspektion und Vorschau live auf dem Display dargestellt werden. Das System unterstützt sowohl Pass-Through-Funktionen für die Signalweiterleitung als auch detaillierte Signalanalyse für Qualitätskontrolle und technische Bewertungen.
Der MSP200pro kann wahlweise über den integrierten Akku netzunabhängig betrieben oder über externe Stromversorgung genutzt werden. Ein USB-Medieneingang ermöglicht die Verwendung von MPEG4-Dateien oder Bildern als Testsignalquellen, was vielfältige benutzerdefinierte Testkonfigurationen ermöglicht. Die Remote-Steuerung erfolgt über USB-Verbindung, wodurch sich das Gerät auch in automatisierten Testumgebungen integrieren lässt.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Input | 1×HDMI-A (Standard), 1×BNC (Optional) |
|---|---|
| 1×BNC (Genlock), 1×USB-A (USB Media) | |
| Output | 1×BNC (SDI), 2×BNC (Genlock Y/S/HS) |
| 1×DVI-I (DVI), 1×3.5mm Stereo Jack (Audio) | |
| 1×BNC (CVBS) | |
| Communication | 1×USB-B (USB) |
| Power | 1×DC Jack |
| Input Resolutions HDMI | 480i|576i|720p@50/59.94/60|1080i@50/59.94/60|1080p@50/59.94/60 |
| SMPTE | 800×600@60|1024×768@60|1280×768@60|1280×1024@60|1600×1200@60|1920×1080@60 |
| VESA | 480i|576i|720p@50/59.94/60|1080i@50/59.94/60|1080p@50/59.94/60 |
| SDI | SMPTE |
| Output Resolutions SMPTE | 480i|576i|720p@50/59.94/60|1080i@50/59.94/60|1080p@23.98/24/25/29.97/30/50/59.94/60 |
| VESA | 640×480@60/75/85|800×600@60/75/85|1024×768@60/75/85|1280×800@60|1280×1024@60/75/85 |
| 1360×768@60|1366×768@60|1440×1050@60|1680×1050@60|1920×1080@60 | |
| Supported Standard HDMI | 1.3 |
| DVI | Single Link |
| USB | 2.0 |
| SDI | SMPTE 425M (Level A & B)|SMPTE 424M|SMPTE 292M|SMPTE 259M-C|DVB-ASI |
| Input Voltage External | DC12V (Via Power Lug Pack) |
| Max Power | 12W |
| Battery Type | Lithium Ion |
| Quantity | 2PCS |
| Cell | 18650 |
| Voltage | 3.7V |
| Capacity | 1500Mah |
| Recharge Time | 1hr |
| Size | 65mm×18mm |
| Temperature | 0～45°C |
| Humidity | 10～85% |
| Weight Net (Device) | 0.83kg |
| Dimensions Net (Device) | 219mm×148.5mm×32mm |
Fragen & Antworten▲
Welche Signalformate kann der MSP200Pro ausgeben?
Der MSP200Pro unterstützt die Ausgabe über HDMI, SDI, DVI und CVBS. Zusätzlich stehen Genlock Y- und HS-Ausgänge für Synchronisationszwecke zur Verfügung.
Welche Testmuster stehen zur Verfügung und wie werden sie ausgewählt?
Das Gerät stellt eine Vielzahl gängiger Testmuster bereit, die sich bequem über den integrierten Touchscreen auswählen lassen. Dabei können sowohl statische als auch bewegte Testmuster ausgegeben werden.
Kann der MSP200Pro auch als Monitor für eingehende Signale genutzt werden?
Ja, das Gerät ermöglicht die Vorschau von HDMI- oder optional SDI-Quellen direkt auf dem integrierten Display. Digitale Eingangssignale können live dargestellt und zur Inspektion genutzt werden.
Was versteht man unter der Waveform-Monitoring-Funktion des Geräts?
Die Waveform-Darstellung ermöglicht eine detaillierte Analyse eingehender Videosignale auf technischer Ebene. Sie dient der Qualitätskontrolle und unterstützt bei der Bewertung von Signalintegrität und Pegelverteilung.
Verfügt das Gerät über einen Timecode-Generator?
Ja, ein integrierter Timecode-Generator mit Genlock Y-Eingang ist vorhanden. Die Timecode-Anzeige lässt sich mit verschiedenen Frame-Delays konfigurieren, was präzise Zeitreferenzen für professionelle Produktionsumgebungen ermöglicht.
Welche Möglichkeiten zur Audiokontrolle bietet der MSP200Pro?
Das Gerät verfügt über eine dedizierte Audio-Ausgabe-Funktion, die bei der Überprüfung von Audio-Video-Synchronisation und Signalintegrität unterstützt. Sie ist insbesondere für Audiotests in professionellen Produktionsumgebungen ausgelegt.
Kann das Gerät netzunabhängig betrieben werden?
Ja, der MSP200Pro verfügt über einen integrierten Akku und kann damit ohne externe Stromversorgung betrieben werden. Alternativ ist auch der Betrieb über eine externe Stromquelle möglich.
Wie wird das Gerät gesteuert?
Die Bedienung erfolgt über einen Touchscreen, über den sich Testmuster und Einstellungen direkt auswählen lassen. Zusätzlich ist eine Steuerung per USB möglich.
Unterstützt das Gerät Pass-Through-Funktionen?
Ja, der MSP200Pro unterstützt Pass-Through-Funktionen, mit denen eingehende Signale direkt weitergeleitet werden können, ohne dass eine Unterbrechung der Signalkette erforderlich ist.
Für welche Einsatzbereiche ist das Gerät geeignet?
Das Gerät richtet sich an professionelle Video- und Broadcast-Anwendungen. Typische Einsatzgebiete sind Qualitätskontrolle, technische Signalanalyse, Inbetriebnahme von Videoanlagen sowie mobile Produktionsumgebungen, bei denen ein Akkubetrieb erforderlich ist.
Was unterscheidet den MSP200Pro von einem reinen Testmuster-Generator?
Das Gerät vereint Signalgenerierung und Monitoring in einem kompakten System. Neben der Ausgabe von Testmustern können eingehende Signale gleichzeitig analysiert, auf dem Display dargestellt und auf Signalqualität geprüft werden.
Welche Ausgabeformate können am Gerät eingestellt werden?
Es steht eine Palette von Standard-Ausgabeformaten zur Auswahl. Das genaue Spektrum hängt vom gewählten Ausgang ab, wobei HDMI, SDI, DVI und CVBS unterstützt werden.
