Lilliput Q10 10,1" On-Camera Monitor 1500 Nits
12G-SDI & HDMI 2.0 für 4K-Broadcast-Workflows
Artikelnummer: 12490 | Hersteller-Nummer: Q10 | EAN/UPC: 6950821602508

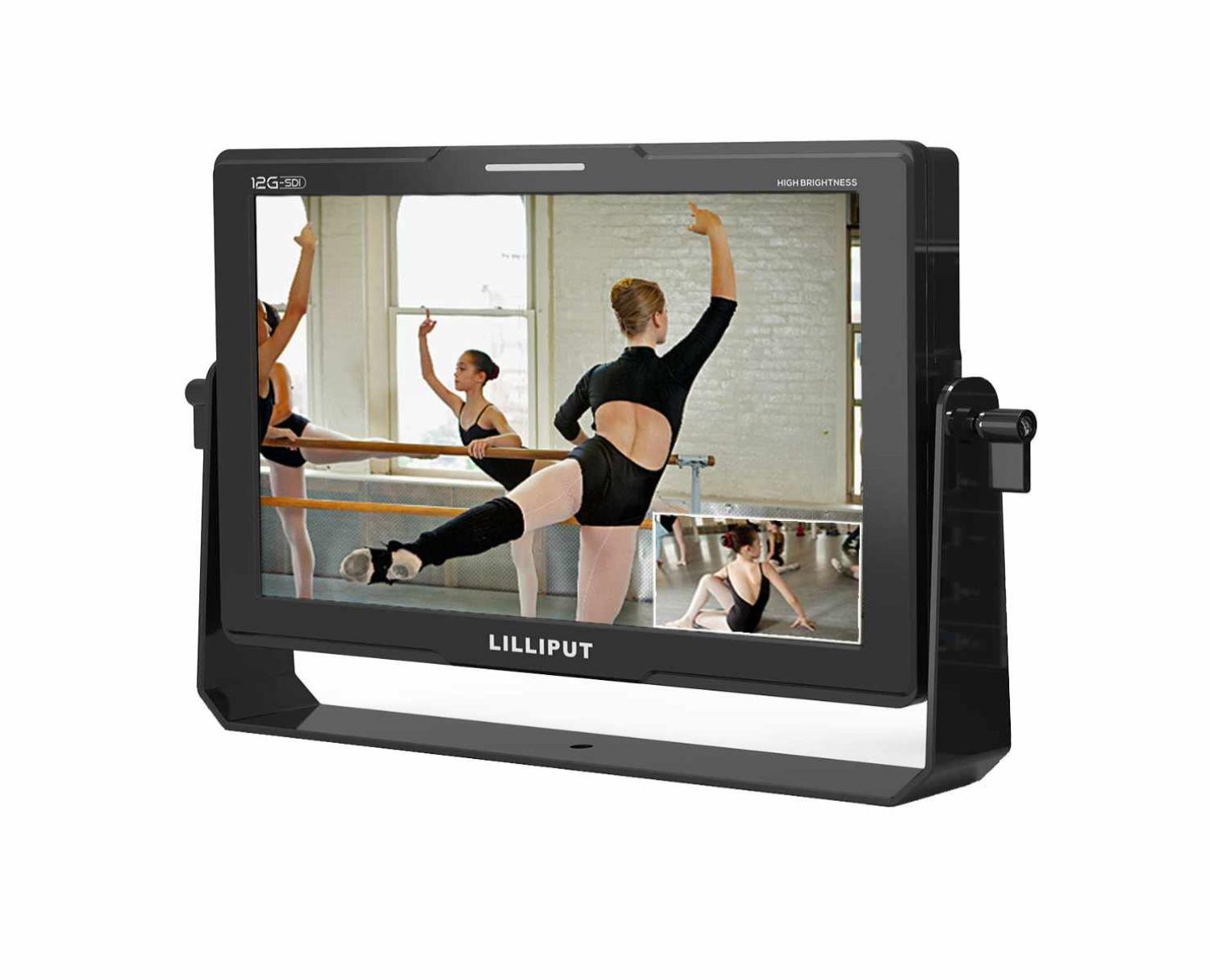

Der LILLIPUT Q10 ist ein professioneller 10,1-Zoll On-Camera Monitor für Broadcast-, Film- und Videoproduktionen. Mit 1500 Nits Helligkeit, 1920 × 1200 Auflösung, HDMI 2.0 und 2 × 12G-SDI eignet sich der Monitor ideal für mobile Kamera-Setups, Außenaufnahmen und professionelle 4K-Workflows.
Die hohe Helligkeit von 1500 Nits ermöglicht eine zuverlässige Bildkontrolle auch bei Tageslicht oder direkter Sonneneinstrahlung. Das Display im 16:10 Format bietet eine detailreiche Darstellung und eignet sich besonders für den Einsatz am Set, auf der Kamera oder an mobilen Produktionssystemen.
- 10,1" Display mit 1920 × 1200 Pixeln
- 1500 Nits Helligkeit für Außeneinsätze
- Betrachtungswinkel: 170° / 170°
- Robustes CNC-Aluminiumgehäuse
Der Q10 verfügt über 2 × 12G-SDI Eingänge sowie HDMI 2.0 und unterstützt 4K-Signale bis 60p. Die Loop-Ausgänge ermöglichen eine flexible Signalweiterleitung an weitere Monitore, Rekorder oder Regiesysteme.
- 2 × 12G-SDI Eingang
- 12G-SDI Loop-Ausgang
- HDMI 2.0 Ein- und Ausgang
- 4K-Unterstützung bis 4096 × 2160 / 60p
- PIP und PBP für zwei Videoquellen
Für professionelle HDR- und Log-Workflows unterstützt der Monitor ST2084, HLG sowie 3D-LUTs im .cube-Format. Dadurch lassen sich Kameraprofile und Looks bereits während der Aufnahme beurteilen.
- HDR: ST2084 300 / 1000 / 10000 und HLG
- 17 vorinstallierte LUTs
- 6 Speicherplätze für Benutzer-LUTs
- Unterstützung für SLog2, SLog3, CLog, NLog, ArriLog und JLog

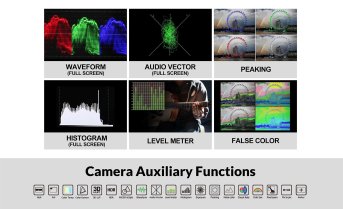

Der LILLIPUT Q10 bietet zahlreiche professionelle Hilfsfunktionen zur Kontrolle von Belichtung, Schärfe, Farbe und Audio direkt am Set.
- Waveform, Histogramm und False Color
- Focus Peaking in verschiedenen Farben
- Audio Vector Scope und Level Meter
- Check Field, Color Bar und Marker-Funktionen
- 3,5 mm Kopfhörerausgang und integrierte Lautsprecher

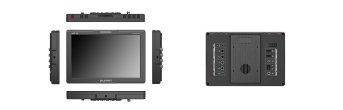

Mit einem Gewicht von ca. 1,1 kg und Abmessungen von 251 × 170 × 30,5 mm bleibt der Q10 trotz professioneller Ausstattung mobil einsetzbar. Die Stromversorgung erfolgt über DC 7–24 V und ermöglicht den Betrieb mit verschiedenen Strom- und Akkulösungen.
- Abmessungen: 251 × 170 × 30,5 mm
- Gewicht: ca. 1,1 kg
- Stromversorgung: DC 7–24 V
- Leistungsaufnahme: max. 37 W bei 12 V
- Netzteil
- Tally-Kabel
- Standfuß
- VESA-Mount NP-F Akkuplatte
- Transportkoffer
- V-Mount Akkuplatte
- Anton Bauer Akkuplatte
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Panel | 10.1" |
|---|---|
| Physical Resolution | 1920×1200 |
| Aspect Ratio | 16:10 |
| Brightness | 1500 nit |
| Contrast | 1000:1 |
| Viewing Angle | 170°/ 170° (H/V) |
| HDR | ST2084 300/1000/10000/HLG |
| Supported Log formats | SLog2 / SLog3 / CLog / NLog / ArriLog / JLog or User... |
| Look up table (LUT) support | 3D LUT (cube format) |
| SDI | 2×12G-SDI |
| HDMI | 1×HDMI 2.0 |
| Tally | 1 |
| SDI | 2×12G-SDI |
| HDMI | 1×HDMI 2.0 |
| SDI | 2160p 60/50/30/25/24, 1080p 60/50/30/25/24, 1080pSF 30/25/24, 1080i 60/50, 720p 60/50... |
| HDMI | 2160p 60/50/30/25/24, 1080p 60/50/30/25/24, 1080i 60/50, 720p 60/50... |
| SDI | 16ch 48kHz 24-bit |
| HDMI | 8ch 24-bit |
| Ear Jack | 3.5mm |
| Built-in Speakers | 1 |
| Input Voltage | DC 7-24V |
| Power Consumption | ≤37W (12V) |
| Operating Temperature | 0°C~50°C |
| Storage Temperature | -20°C~60°C |
| Dimension(LWD) | 251mm × 170mm × 30.5mm |
| Weight | 1.1kg |
Fragen & Antworten▲
Welche Displaygröße und Auflösung hat der Lilliput Q10?
Der Lilliput Q10 verfügt über ein 10,1-Zoll-Display mit einer Auflösung von 1920 × 1200 Pixeln im 16:10-Format. Der Betrachtungswinkel beträgt 170° horizontal und 170° vertikal, was eine gute Ablesbarkeit aus verschiedenen Winkeln ermöglicht.
Wie hell ist der Monitor und ist er für Außenaufnahmen geeignet?
Der Monitor erreicht eine Helligkeit von 1500 Nits. Diese Leuchtdichte ermöglicht eine zuverlässige Bildkontrolle auch bei Tageslicht und direkter Sonneneinstrahlung, was ihn besonders für Außenaufnahmen und mobile Set-Einsätze geeignet macht.
Welche SDI-Anschlüsse stehen zur Verfügung?
Der Lilliput Q10 bietet zwei 12G-SDI-Eingänge sowie einen 12G-SDI-Loop-Ausgang. Der Loop-Ausgang ermöglicht eine flexible Signalweiterleitung an weitere Monitore, Rekorder oder Regiesysteme ohne Signalunterbrechung.
Welche HDMI-Version wird unterstützt und welche Funktion hat der HDMI-Anschluss?
Der Monitor ist mit HDMI 2.0 ausgestattet, das sowohl als Eingang als auch als Ausgang genutzt werden kann. Dadurch lässt sich das Signal ebenfalls an nachgelagerte Geräte weitergeben.
Welche maximale Videoauflösung und Bildrate werden unterstützt?
Der Lilliput Q10 unterstützt 4K-Signale bis zu einer Auflösung von 4096 × 2160 Pixeln bei 60 Bildern pro Sekunde. Damit ist er für aktuelle 4K-Broadcast- und Filmproduktionsworkflows ausgelegt.
Können zwei Videoquellen gleichzeitig angezeigt werden?
Ja, der Monitor unterstützt PIP (Picture-in-Picture) und PBP (Picture-by-Picture), sodass zwei Videoquellen gleichzeitig auf dem Display dargestellt werden können. Das ist nützlich, um verschiedene Kamerasignale oder Eingänge direkt zu vergleichen.
Welche HDR-Standards werden unterstützt?
Der Lilliput Q10 unterstützt die HDR-Standards ST2084 in den Varianten 300, 1000 und 10000 Nits sowie HLG. Damit können HDR-Inhalte während der Produktion korrekt beurteilt werden.
Welche Log-Formate und Kameraprofile werden für die LUT-Vorschau unterstützt?
Der Monitor unterstützt unter anderem SLog2, SLog3, CLog, NLog, ArriLog und JLog. Damit können Kamera-native Log-Signale verschiedener Hersteller direkt auf dem Monitor mit einer LUT als farbkorrigiertes Bild dargestellt werden.
Wie viele LUTs können geladen werden und welches Format wird verwendet?
Der Lilliput Q10 bietet 17 vorinstallierte LUTs sowie 6 Speicherplätze für eigene Benutzer-LUTs. Benutzerdefinierte LUTs können im weit verbreiteten .cube-Format importiert werden.
Welche Monitoring-Hilfsfunktionen zur Belichtungs- und Schärfekontrolle sind verfügbar?
Der Monitor stellt Waveform, Histogramm und False Color zur Belichtungskontrolle bereit. Für die Schärfekontrolle steht Focus Peaking in verschiedenen Farben zur Verfügung. Damit können Belichtung und Fokus zuverlässig direkt am Set beurteilt werden.
Welche Funktionen zur Audiokontrolle bietet der Monitor?
Zur Audiokontrolle stehen ein Audio Vector Scope sowie ein Level Meter zur Verfügung. Diese ermöglichen eine direkte Pegelüberwachung und Qualitätskontrolle des Audiosignals am Produktionsort.
Aus welchem Material besteht das Gehäuse des Lilliput Q10?
Das Gehäuse ist aus CNC-gefrästem Aluminium gefertigt. Diese Konstruktion sorgt für eine robuste und langlebige Bauweise, die für den professionellen Einsatz am Set geeignet ist.
Für welche Produktionsumgebungen ist der Lilliput Q10 ausgelegt?
Der Monitor ist für Broadcast-, Film- und Videoproduktionen konzipiert. Er eignet sich sowohl für den Einsatz direkt auf der Kamera als auch an mobilen Produktionssystemen und bei Außenaufnahmen, bei denen eine hohe Displayhelligkeit und professionelle Signalschnittstellen benötigt werden.
