Lilliput AD15 15,6 Zoll Touchmonitor mit 8-MP-Kamera
1000 Nits, Optical Bonding, IP65-Front und Edge-PC-Anbindung
€ 499,00
inkl. MwSt
419,33 € ohne MwSt
Artikel bereits bestellt
ℹ Gesetzliche Gewährleistungsrechte Versandkosten Mehr von LilliputKeine Rückläufer- oder B-Ware als „neu“
Ein Ansprechpartner, der die Geräte kennt
Im Defektfall nicht allein gelassen
Voller Vorsteuerabzug für Geschäftskunden
Artikelnummer: 12791 | Hersteller-Nummer: AD15 | EAN/UPC: 6950821605240
Der Lilliput AD15 ist ein robuster 15,6-Zoll-Industrie-Touchmonitor für professionelle Steuerungs-, Visualisierungs- und Interaktionsanwendungen. Das Full-HD-Display mit 1920 × 1080 Pixeln, einer Helligkeit von bis zu 1000 Nits und kapazitivem 10-Punkt-Multitouch eignet sich für anspruchsvolle Arbeitsumgebungen in Industrie, Automatisierung und Maschinenbau.
Der AD15 kombiniert ein lichtstarkes LCD-Panel mit Optical Bonding, automatischer Helligkeitsanpassung, einer widerstandsfähigen Displayoberfläche und einem robusten Metallgehäuse. Die Monitorvorderseite ist nach IP65 und NEMA 4 geschützt.

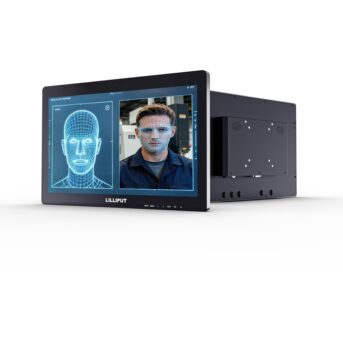

Eine integrierte 8-Megapixel-Frontkamera mit CMOS-Sensor und ein Mikrofon erweitern die Einsatzmöglichkeiten bei Anbindung an eine geeignete externe Edge PC-BOX. Damit lässt sich der Monitor als Bedien- und Anzeigeterminal für industrielle Bildverarbeitung, visuelle Identifikation und KI-gestützte Anwendungen einsetzen.
Das 15,6-Zoll-LCD-Panel besitzt eine native Auflösung von 1920 × 1080 Pixeln im 16:9-Format. Mit einer maximalen Helligkeit von 1000 cd/m² bleibt die Anzeige auch in hell beleuchteten Produktionsbereichen gut ablesbar.
Die automatische Dimmfunktion passt die Displayhelligkeit an die vorhandenen Lichtverhältnisse an. Der von CVC bestätigte Regelbereich reicht von ca. 30 bis 1000 Nits. Dadurch kann die Anzeige sowohl in hellen Arbeitsumgebungen als auch in abgedunkelten Bereichen angemessen betrieben werden.
Ein Kontrastverhältnis von 1000:1 und Betrachtungswinkel von 170° horizontal sowie vertikal unterstützen eine gleichmäßige Bilddarstellung. Die LED-Hintergrundbeleuchtung ist laut Hersteller für eine Lebensdauer von bis zu 50.000 Stunden ausgelegt.
Beim Optical Bonding wird die Luftschicht zwischen Displaypanel und Deckglas durch eine optisch transparente Verbindung ersetzt. Dadurch werden interne Reflexionen reduziert und die Ablesbarkeit bei starkem Umgebungslicht verbessert.
Die Displayoberfläche verfügt zusätzlich über eine Anti-Glare-Beschichtung (AG), eine Anti-Fingerprint-Beschichtung (AF) sowie UV-beständige Eigenschaften. Diese Kombination reduziert störende Spiegelungen und erleichtert die Nutzung im industriellen Arbeitsalltag.
Die Front bietet eine Oberflächenhärte von 7H und Stoßfestigkeit nach IK07. Der Schutz nach IP65 und NEMA 4 gilt ausdrücklich für die Vorderseite des Monitors, nicht für das gesamte Gehäuse einschließlich sämtlicher Anschlüsse.

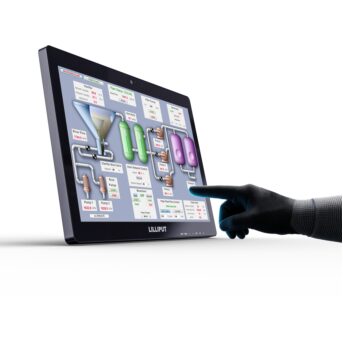

Der integrierte PCAP-Touchscreen erkennt bis zu zehn gleichzeitige Berührungspunkte und ermöglicht die direkte Bedienung von industriellen Benutzeroberflächen, Maschinenvisualisierungen und interaktiven Anwendungen.
Die Touchoberfläche unterstützt laut Hersteller auch die Bedienung mit geeigneten Handschuhen. Dadurch ist der Monitor besonders für Arbeitsplätze geeignet, an denen Mitarbeiter während der Bedienung Schutzhandschuhe tragen.
Typische Anwendungen sind Maschinenbedienplätze, HMI-Terminals, Produktionssteuerungen, interaktive Informationssysteme und kundenspezifische Industrie-PC-Lösungen.
Der Lilliput AD15 verfügt über eine integrierte 8-Megapixel-Frontkamera mit einem 1/3,2-Zoll-CMOS-Bildsensor. Die native Sensorauflösung beträgt 3264 × 2448 Pixel. Damit ermöglicht die Kamera die Erfassung detailreicher Bilder für industrielle Identifikations-, Dokumentations- und Interaktionsanwendungen.
Bei voller 8-MP-Auflösung unterstützt die Kamera eine maximale Bildrate von 15 Bildern pro Sekunde (fps). Bei VGA-Auflösung werden bis zu 30 fps erreicht. Damit eignet sich das Kameramodul sowohl für hochauflösende Einzelbilder als auch für Videoanwendungen mit angepasster Auflösung.
Der Bildwinkel beträgt 76,8° bei einer Blendenzahl von F2.2. Die einzelnen Sensorpixel besitzen eine Größe von 1,4 × 1,4 µm.
Als Verschlussverfahren kommt ein elektronischer Rolling Shutter zum Einsatz. Das Kameramodul unterstützt automatische Belichtungsregelung (AEC), automatische Verstärkungsregelung (AGC) und automatischen Weißabgleich. Als Bilddatenformat ist YUV/YCbCr 4:2:2 spezifiziert.
Die Kamera wird über eine USB-2.0-Schnittstelle angebunden und über den USB-Bus mit 5 V versorgt. Der spezifizierte Betriebstemperaturbereich des Kameramoduls reicht von -20 °C bis +70 °C.
Hinweis: Die maximale Bildrate ist von der gewählten Auflösung abhängig. Eine Bildrate von 30 fps bei voller 8-MP-Auflösung wird vom Hersteller nicht angegeben.

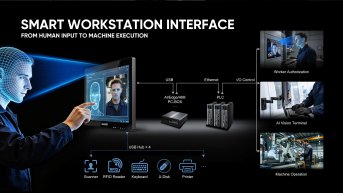

Die integrierte Kamera des Lilliput AD15 kann in Verbindung mit einer geeigneten externen Edge PC-BOX und entsprechender Software für visuelle Erkennungs- und Interaktionsanwendungen eingesetzt werden.

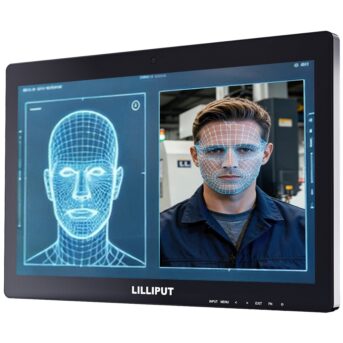

Mit geeigneter externer Rechenhardware und Software sind Anwendungen wie Gesichtserkennung, Mitarbeiterautorisierung (Worker Authorization), industrielle Bildauswertung, visuelle Prozesskontrolle und interaktive Bedienkonzepte realisierbar.
Die Integration der Kamera direkt in den Monitor reduziert den Bedarf an separaten Kameragehäusen und zusätzlichen externen Kamerahalterungen.
Das ebenfalls integrierte Mikrofon ermöglicht die Audioerfassung für entsprechend ausgestattete Kommunikations- und Interaktionsanwendungen.
Wichtig: Der AD15 enthält keine eigenständige KI-Recheneinheit. Gesichtserkennung, Identifikationsverfahren und andere KI-Funktionen werden nicht allein durch den Monitor bereitgestellt, sondern benötigen ein geeignetes externes Edge-Computing-System und die passende Anwendungssoftware.
Die interne Kamera verwendet USB 2.0 mit integriertem USB-PHY und wird mit 5 V über den USB-Bus versorgt. Dadurch kann sie über eine kompatible Hostanbindung in externe Computer- und Bildverarbeitungssysteme eingebunden werden.
Die automatische Belichtungsregelung und der automatische Weißabgleich unterstützen die Anpassung der Bildaufnahme an wechselnde Lichtbedingungen. Die automatische Verstärkungsregelung ergänzt die elektronische Bildregelung des CMOS-Sensors.
Für das Kameramodul werden eine Stromaufnahme von 155 mA ± 10 mA bei 1080p30 und 175 mA ± 10 mA bei 8 MP mit 15 fps angegeben. Im Suspend-Zustand beträgt die Stromaufnahme 20 mA ± 3 mA.
Die Stromaufnahme des Kameramoduls ist von der gesamten Leistungsaufnahme des Monitors zu unterscheiden. Welche Videomodi über die jeweilige Hostanbindung tatsächlich verfügbar sind, hängt zusätzlich von der Kameraimplementierung und dem verwendeten Computersystem ab.

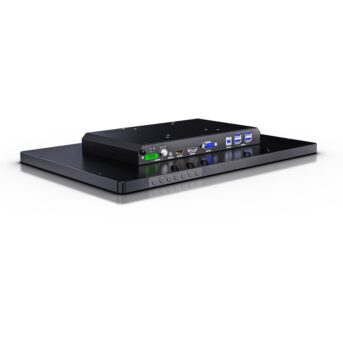

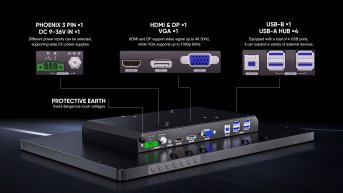

Für die Videoanbindung stehen HDMI, DisplayPort und VGA zur Verfügung. HDMI und DisplayPort unterstützen Eingangssignale bis 3840 × 2160 bei 30 Hz, die anschließend auf der nativen Full-HD-Auflösung des Displays dargestellt werden.
Vier USB-A-Anschlüsse und ein USB-B-Anschluss ermöglichen die Anbindung kompatibler USB-Geräte beziehungsweise eines Hostsystems. Dadurch kann der Monitor in industrielle Computer- und Steuerungsumgebungen integriert werden.
Für Audio stehen ein integriertes Mikrofon, zwei Lautsprecher und ein 3,5-mm-Klinkenanschluss zur Verfügung.
Das robuste Metallgehäuse ist auf den Einsatz in anspruchsvollen Industrieumgebungen ausgelegt. Der spezifizierte Betriebstemperaturbereich des vollständigen Monitors reicht von -20 °C bis +60 °C.
Die Spannungsversorgung erfolgt über einen Gleichspannungseingang von 9 bis 36 V DC. Bei 12 V beträgt die maximale Leistungsaufnahme laut Hersteller 33 W.

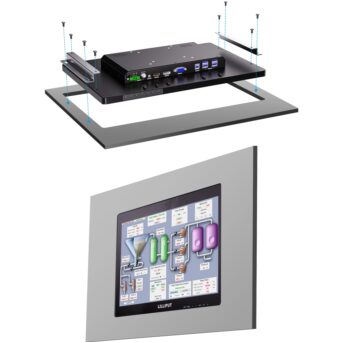

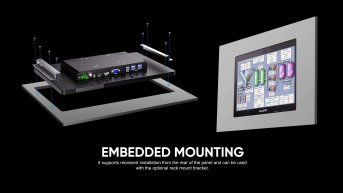

Der AD15 unterstützt horizontale und vertikale Einbaulagen und eignet sich für die Integration in industrielle Bedienpulte, Maschinengehäuse und kundenspezifische Terminals.
Die Gehäuseabmessungen betragen 383 × 245 × 40,4 mm bei einem Gewicht von ca. 2,9 kg.
Hinweis: Die für das Kameramodul spezifizierte maximale Betriebstemperatur von +70 °C erweitert nicht den zulässigen Betriebstemperaturbereich des vollständigen Monitors von +60 °C.
- 15,6 Zoll Smart Industrial Touchmonitor mit Full-HD-Auflösung
- 1920 × 1080 Pixel im 16:9-Format
- 1000 Nits maximale Displayhelligkeit
- Automatische Helligkeitsregelung von ca. 30 bis 1000 Nits
- Optical Bonding zur Reduzierung interner Reflexionen
- Kapazitiver 10-Punkt-Multitouch mit Handschuhunterstützung
- Integrierte 8-MP-Frontkamera mit 1/3,2-Zoll-CMOS-Sensor
- Sensorauflösung 3264 × 2448 Pixel
- Bis 15 fps bei voller 8-MP-Auflösung und 30 fps bei VGA
- 76,8° Bildwinkel und Blendenzahl F2.2
- Elektronischer Rolling Shutter
- Automatische Belichtung (AEC), Verstärkung (AGC) und Weißabgleich
- USB-2.0-Kameraschnittstelle mit 5-V-Busversorgung
- Kameranutzung mit kompatibler externer Edge PC-BOX
- IP65- und NEMA-4-geschützte Monitorvorderseite
- Stoßfestigkeit IK07 und Oberflächenhärte 7H
- Anti-Glare-, Anti-Fingerprint- und UV-beständige Oberfläche
- Videoeingänge: HDMI, DisplayPort und VGA
- USB-Hub mit 4 × USB-A und 1 × USB-B
- Integriertes Mikrofon, zwei Lautsprecher und 3,5-mm-Audioanschluss
- Weitbereichsversorgung mit 9 bis 36 V DC
- Betriebstemperatur des Monitors von -20 °C bis +60 °C
- Robustes Metallgehäuse für industrielle Anwendungen
Technische Daten▲
| Hersteller | Lilliput |
|---|---|
| Modell | AD15 |
| Produkttyp | Smart Industrial Touchmonitor |
| Bildschirmdiagonale | 15,6 Zoll (39,6 cm) |
| Panel | LCD mit LED-Hintergrundbeleuchtung |
| Native Auflösung | 1920 × 1080 Pixel (Full HD) |
| Seitenverhältnis | 16:9 |
| Maximale Helligkeit | 1000 cd/m² (Nits) |
| Automatische Helligkeitsanpassung | Ca. 30 bis 1000 Nits, umgebungslichtabhängig |
| Kontrastverhältnis | 1000:1 |
| Betrachtungswinkel | 170° horizontal / 170° vertikal |
| LED-Lebensdauer | Bis zu 50.000 Stunden laut Hersteller |
| Touch-Technologie | Projected Capacitive Touch (PCAP) |
| Touchpunkte | 10 gleichzeitig |
| Handschuhbedienung | Unterstützt, abhängig vom Handschuhtyp |
| Displayaufbau | Optical Bonding |
| Oberflächenbeschichtung | Anti-Glare (AG), Anti-Fingerprint (AF), UV-beständig |
| Oberflächenhärte | 7H |
| Stoßfestigkeit Displayfront | IK07 |
| HDMI-Eingang | 1 × HDMI |
|---|---|
| DisplayPort-Eingang | 1 × DisplayPort (DP) |
| VGA-Eingang | 1 × VGA |
| HDMI-Signalformate | Bis 2160p24/25/30, 1080p24/25/30/50/60, 1080i50/60, 720p50/60 |
| DisplayPort-Signalformate | Bis 2160p24/25/30, 1080p24/25/30/50/60, 1080i50/60, 720p50/60 |
| VGA-Signalformate | Bis 1080p24/25/30/50/60, 1080pSF24/25/30, 1080i50/60, 720p50/60 |
| Interne Darstellung | Skalierung auf 1920 × 1080 Pixel |
| USB-A | 4 × USB-A-Hub-Anschlüsse |
| USB-B | 1 × USB-B |
Hinweis: Die Unterstützung von 2160p30 über HDMI und DisplayPort bezeichnet die akzeptierte Eingangssignalauflösung. Das integrierte LCD-Panel besitzt eine native Full-HD-Auflösung von 1920 × 1080 Pixeln.
| Kameratyp | Integrierte Frontkamera |
|---|---|
| Bildsensor | 1/3,2 Zoll CMOS |
| Sensorauflösung | 3264 × 2448 Pixel (ca. 8 MP) |
| Pixelgröße | 1,4 × 1,4 µm |
| Bilddatenformat | YUV / YCbCr 4:2:2 |
| Verschlusstyp | Electronic Rolling Shutter |
| Maximale Bildrate bei 8 MP | 15 fps |
| Maximale Bildrate bei VGA | 30 fps |
| Bildwinkel | 76,8° |
| Blendenzahl | F2.2 |
| Fokusdistanz laut Spezifikation | 8 m |
| Automatische Belichtungsregelung | AEC |
| Automatische Verstärkungsregelung | AGC |
| Weißabgleich | Automatisch |
Hinweis zur Fokusangabe: Die Kameraspezifikation nennt eine Fokusdistanz von 8 m. Ein Mindestfokusabstand, Autofokus oder ein einstellbarer Fokusbereich werden damit nicht bestätigt.
| Kameraschnittstelle | USB 2.0 |
|---|---|
| USB-PHY | On-Chip PHY |
| Stromversorgung Kameramodul | USB Bus Power, 5 V |
| Stromaufnahme im Suspend-Zustand | 20 mA ± 3 mA |
| Stromaufnahme bei 1080p30 | 155 mA ± 10 mA |
| Stromaufnahme bei 8 MP / 15 fps | 175 mA ± 10 mA |
| Betriebstemperatur Kameramodul | -20 °C bis +70 °C |
Hinweis: Die Stromaufnahme bei 1080p30 ist eine Angabe aus der Kameraspezifikation. Die Übersicht der maximalen Bildraten bestätigt 15 fps bei 8 MP und 30 fps bei VGA. Die tatsächlich verfügbaren Videomodi sind von der Kameraimplementierung und dem angeschlossenen Hostsystem abhängig.
Der Temperaturbereich des Kameramoduls gilt nicht automatisch für das vollständige AD15-Gerät. Für den Monitor beträgt die zulässige Betriebstemperatur -20 °C bis +60 °C.
| Integriertes Mikrofon | Ja |
|---|---|
| Integrierte Lautsprecher | 2 |
| Audioanschluss | 1 × 3,5-mm-Klinke |
| Kameraanbindung | USB 2.0 |
| Kameranutzung | Mit kompatibler externer Edge PC-BOX |
| KI-Recheneinheit integriert | Nein |
| KI-Anwendungen | Externe Rechenhardware und geeignete Software erforderlich |
| Mögliche Anwendungen | Visuelle Identifikation, Worker Authorization, KI-Bildauswertung, interaktive HMI-Systeme |
Wichtig: Der AD15 ist ein Industrie-Touchmonitor mit integrierter Kamera, jedoch kein eigenständiger Edge-Computer. Die KI-Funktionalität hängt von externer Hardware und Software ab.
| Eingangsspannung Monitor | 9 bis 36 V DC |
|---|---|
| Leistungsaufnahme Monitor | Max. 33 W bei 12 V laut Hersteller |
| Schutzart Vorderseite | IP65 |
| Frontschutz | NEMA 4 |
| Betriebstemperatur Monitor | -20 °C bis +60 °C |
| Lagertemperatur | -30 °C bis +70 °C |
| Vibrationsfestigkeit | 1,5 Grms, 5–500 Hz, 1 Stunde je Achse |
| Stoßbelastbarkeit | 10 G, Halbsinusimpuls, 11 ms |
| Gehäusematerial | Metall |
| Einbaulage | Horizontal oder vertikal |
| Abmessungen (B × H × T) | 383 × 245 × 40,4 mm |
| Gewicht | Ca. 2,9 kg |
| EAN / UPC | 6950821605240 |
Hinweis zur Schutzart: IP65 und NEMA 4 gelten für die Monitorvorderseite. Die Rückseite und die Anschlüsse sind nicht automatisch entsprechend geschützt. Bei Anwendungen im Außenbereich muss die Einbausituation für den erforderlichen Umgebungsschutz ausgelegt sein.
Produkt entdecken ▲









Fragen & Antworten▲
Welche Besonderheiten bietet der Lilliput AD15?
Der Lilliput AD15 ist ein 15,6-Zoll-Industrie-Touchmonitor mit 1000 Nits Helligkeit, Full-HD-Auflösung, Optical Bonding, kapazitivem 10-Punkt-Touchscreen und IP65-geschützter Front. Zusätzlich besitzt er eine integrierte 8-MP-Frontkamera und ein Mikrofon für Anwendungen mit geeigneten externen Computersystemen.
Welche Auflösung und Bildrate bietet die integrierte Kamera des Lilliput AD15?
Die integrierte Frontkamera besitzt einen 1/3,2-Zoll-CMOS-Sensor mit 3264 × 2448 Pixeln und damit ca. 8 Megapixeln. Bei voller 8-MP-Auflösung werden bis zu 15 Bilder pro Sekunde unterstützt, bei VGA-Auflösung bis zu 30 Bilder pro Sekunde.
Welchen Bildwinkel und welche Blendenzahl besitzt die Kamera des AD15?
Die integrierte 8-MP-Kamera besitzt laut Spezifikation einen Bildwinkel von 76,8° und eine Blendenzahl von F2.2. Sie verwendet einen elektronischen Rolling Shutter sowie automatische Belichtungsregelung, Verstärkungsregelung und automatischen Weißabgleich.
Welche Schnittstelle verwendet die Kamera des Lilliput AD15?
Das Kameramodul verwendet USB 2.0 und wird mit 5 V über den USB-Bus versorgt. Für die Nutzung mit industrieller Bildverarbeitung oder KI-Anwendungen wird eine kompatible externe Edge PC-BOX mit geeigneter Software benötigt.
Kann der Lilliput AD15 selbstständig Gesichter erkennen?
Nein. Der AD15 besitzt eine integrierte 8-MP-Kamera, aber keine eigenständige KI-Recheneinheit. Gesichtserkennung, Mitarbeiterautorisierung und andere KI-gestützte Bildauswertungen benötigen eine geeignete externe Edge PC-BOX und entsprechende Software.
Ist der Lilliput AD15 für helle Industrieumgebungen geeignet?
Ja. Der AD15 erreicht eine maximale Bildschirmhelligkeit von 1000 cd/m². Die automatische Helligkeitsanpassung arbeitet in einem von CVC bestätigten Bereich von ca. 30 bis 1000 Nits. Optical Bonding und die entspiegelte Displayoberfläche unterstützen die Ablesbarkeit bei starkem Umgebungslicht.
Kann der Touchscreen des Lilliput AD15 mit Handschuhen bedient werden?
Ja. Der kapazitive 10-Punkt-PCAP-Touchscreen unterstützt laut Hersteller die Bedienung mit geeigneten Handschuhen. Die tatsächliche Bedienbarkeit hängt vom verwendeten Handschuhtyp und den Einsatzbedingungen ab.
Ist der Lilliput AD15 vollständig wasserdicht?
Nein. Die Monitorvorderseite ist nach IP65 und NEMA 4 geschützt. Die Schutzart gilt nicht automatisch für das vollständige Metallgehäuse und die rückseitigen Anschlüsse. Bei Außeninstallationen ist eine entsprechend geschützte Montage erforderlich.
Welche Videoanschlüsse besitzt der Lilliput AD15?
Der Lilliput AD15 verfügt über HDMI, DisplayPort und VGA. Über HDMI und DisplayPort werden Eingangssignale bis 3840 × 2160 bei 30 Hz unterstützt. Das Display selbst besitzt eine native Full-HD-Auflösung von 1920 × 1080 Pixeln, auf die höher aufgelöste Signale skaliert werden.
Welchen Temperaturbereich unterstützt der Lilliput AD15?
Der vollständige Lilliput AD15 ist für Betriebstemperaturen von -20 °C bis +60 °C spezifiziert. Das integrierte Kameramodul besitzt einen eigenen spezifizierten Temperaturbereich von -20 °C bis +70 °C. Für den Betrieb des Gesamtgeräts gilt jedoch der Temperaturbereich des Monitors.
