Lilliput 663S2 – 7-Zoll Field Monitor mit SDI
Broadcast-Monitor im Metallgehäuse für Set-Einsatz
Artikelnummer: 10456 | Hersteller-Nummer: 663/S2 | EAN/UPC: 6950821600801
Der Lilliput 663S2 ist ein zuverlässiger 7-Zoll Field Monitor für den täglichen Einsatz im EB-, Broadcast-, Studio- und Produktionsbereich. Das stabile Vollmetallgehäuse, umfangreiches Zubehör sowie professionelle Monitoring-Funktionen machen ihn zu einem idealen Begleiter am Set.
Das hochwertige IPS-Panel bietet eine hohe Blickwinkelstabilität und sorgt für eine gleichmäßige Bilddarstellung aus nahezu jeder Perspektive. Der Monitor ist zudem kompatibel mit Kameras wie Canon 5D Mark II und Canon 5D Mark III sowie neuere Modelle.
Der 663S2 verfügt über wichtige Hilfsfunktionen zur präzisen Bildkontrolle während der Aufnahme.
- Peaking zur Schärfekontrolle
- False Color / Falschfarbendarstellung
- Belichtungskontrolle
- Helligkeitsverteilung / Histogramm-Funktionen
- Ideal für DSLR-, Camcorder- und Studioanwendungen

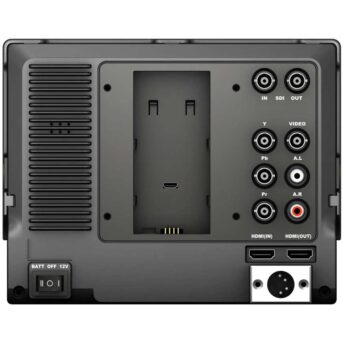

- HD-SDI (BNC)
- Composite Video (BNC)
- Komponente (BNC)
- HDMI Typ A
- Audio Eingang (Cinch)
- HD-SDI (BNC)
- Composite Video (BNC)
- HDMI Typ A
- Kopfhöreranschluss
- Integrierter Lautsprecher
- 12 Volt XLR-Stromanschluss
Für den mobilen Einsatz sind verschiedene Akkuadapter erhältlich bzw. im Paket enthalten.
- V-Mount
- Gold-Mount
- Sony NP-F
- Canon LP-E6
- Weitere Adapter je nach Anwendung
- Lilliput 663S2 Monitor
- Sonnenschutzblende
- Aluminium-Transportkoffer
- Netzteil
- XLR auf DC Adapter
- Blitzschuh / Hot Shoe Halterung
- HDMI Kabel Typ A auf Typ C
- V-Mount Akkuplatte
- Sony NP-F Akkuadapter
- Canon LP-E6 Akkuadapter
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
Technische Daten
| Display | |
| Größe | 7" |
|---|---|
| Auflösung | 1280×800 |
| Helligkeit | 400 cd/m² |
| Seitenverhältnis | 16:10 |
| Kontrast | 800:1 |
| Betrachtungswinkel | 178°/178° (H/V) |
| Eingänge | |
| SDI-Eingang | 1 × 3G |
| HDMI-Eingang | 1 × HDMI 1,4 |
| YPbPr | 1 |
| Komposit | 1 |
| Formate | |
| SDI-Formate | 720p 50/60, 1080i 50/60, 1080psF 24/25/30, 1080p 24/25/30/50/60 |
| HDMI-Formate | 720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60 |
| Audio | |
| SDI-Audio | 12ch 48kHz 24-bit |
| HDMI-Audio | 2-Kanal 24-Bit |
| Ohrstecker | 3,5 mm – 2 Kanäle 48 kHz 24 Bit |
| Eingebaute Lautsprecher | 1 |
| Stromversorgung | |
| Betriebsleistung | ≤11 W |
| DC In | DC 7–24 V |
| Kompatible Batterien | NP-F-Serie und LP-E6 |
| Eingangsspannung (Batterie) | 7,2 V nominal |
| Allgemein | |
| Betriebstemperatur | -20 °C – 60 °C |
| Lagertemperatur | -30 °C – 70 °C |
| Abmessungen (B×H×T) | 191,5×152×31 / 141mm (mit Abdeckung) |
| Gewicht | 760g / 938g (mit Cover) |
Fragen & Antworten▲
Welche Displaygröße und Auflösung hat der Lilliput 663S2?
Der Monitor verfügt über ein 7-Zoll-IPS-Display mit einer Auflösung von 1280×800 Pixeln und einem Seitenverhältnis von 16:10.
Welche Videoeingänge stehen zur Verfügung?
Als Videoeingänge stehen HD-SDI über BNC, Composite Video über BNC, Komponente über BNC sowie HDMI Typ A zur Verfügung. Zusätzlich gibt es einen Audioeingang über Cinch.
Welche SDI-Formate werden unterstützt?
Der Monitor unterstützt 720p 50/60, 1080i 50/60, 1080psF 24/25/30 sowie 1080p 24/25/30/50/60 über einen 3G-SDI-Eingang.
Gibt es einen SDI-Ausgang, um das Signal weiterzuschleifen?
Ja, neben dem SDI-Eingang ist auch ein HD-SDI-Ausgang über BNC vorhanden, sodass das Signal an weitere Geräte weitergeleitet werden kann.
Welche Monitoring-Hilfsfunktionen bietet der Monitor?
Der Monitor bietet Peaking zur Schärfekontrolle, False Color zur Belichtungskontrolle sowie Histogramm-Funktionen zur Helligkeitsverteilung. Diese Funktionen sind besonders hilfreich für präzise Bildkontrolle während der Aufnahme.
Wie hell ist das Display und wie groß ist der Betrachtungswinkel?
Das IPS-Panel erreicht eine Helligkeit von 400 cd/m² und bietet einen Betrachtungswinkel von 178 Grad horizontal sowie 178 Grad vertikal, was eine gleichmäßige Bilddarstellung aus nahezu jeder Perspektive ermöglicht.
Mit welchen Akkusystemen ist der Monitor kompatibel?
Der Monitor ist kompatibel mit V-Mount-, Gold-Mount-, Sony-NP-F- und Canon-LP-E6-Akkus. Entsprechende Adapter sind je nach Paket enthalten oder separat erhältlich.
Wie wird der Monitor am Set befestigt?
Im Lieferumfang ist eine Blitzschuh- bzw. Hot-Shoe-Halterung enthalten, über die der Monitor an einer Kamera oder einem Rig befestigt werden kann.
Welches Gehäusematerial wird verwendet und ist es für den täglichen Setbetrieb geeignet?
Das Gehäuse besteht aus Vollmetall und ist damit robust genug für den täglichen Einsatz in EB-, Broadcast-, Studio- und Produktionsumgebungen.
Was ist im Lieferumfang enthalten?
Im Lieferumfang sind der Monitor selbst, eine Sonnenschutzblende, ein Aluminium-Transportkoffer, ein Netzteil, ein XLR-auf-DC-Adapter, eine Hot-Shoe-Halterung, ein HDMI-Kabel Typ A auf Typ C, eine V-Mount-Akkuplatte sowie Akkuadapter für Sony NP-F und Canon LP-E6 enthalten.
Verfügt der Monitor über eine Audioausgabe?
Ja, es sind sowohl ein Kopfhöreranschluss als auch ein integrierter Lautsprecher vorhanden.
Ist der Monitor mit Canon-DSLR-Kameras wie der 5D Mark II oder 5D Mark III kompatibel?
Ja, der Monitor ist ausdrücklich mit Canon 5D Mark II, Canon 5D Mark III sowie neueren Kameramodellen kompatibel und eignet sich damit auch für DSLR-Produktionen.
Wie wird der Monitor mit Strom versorgt, wenn kein Akku verwendet wird?
Für den stationären Betrieb liegt ein Netzteil bei. Zusätzlich ist ein 12-Volt-XLR-Stromanschluss vorhanden, über den der Monitor auch über externe Stromquellen mit XLR-Ausgang betrieben werden kann.
