AVMatrix UC7018 Multi-Signal Capture Box USB 3.0
SDI, HDMI, VGA & mehr – Plug-and-Play für Broadcast
Artikelnummer: 12734 | Hersteller-Nummer: UC7018 | EAN/UPC: 6971118003068

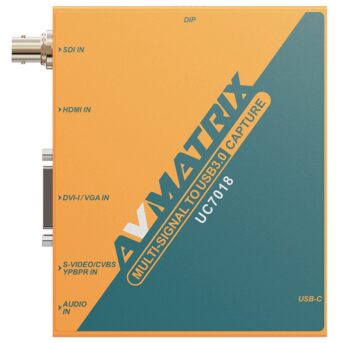

Die AV Matrix UC7018 Multi-Signal to USB3.0 Capture Box ermöglicht die professionelle Aufnahme verschiedener Videoquellen über eine kompakte USB-Schnittstelle. Das Gerät unterstützt vielseitige Signaleingänge einschließlich SDI, HDMI, DVI-I, VGA, CVBS, YPbPr und S-Video und bietet damit maximale Flexibilität für unterschiedliche Video-Capture-Anwendungen in der Content-Erstellung und Broadcast-Produktion.
Mit der USB 3.0 Typ-C Verbindung erfolgt sowohl die Datenübertragung als auch die Stromversorgung über ein einziges Kabel. Die Capture Box arbeitet nach dem Plug-and-Play-Prinzip und benötigt keine zusätzlichen Treiber, was eine sofortige Einsatzbereitschaft in professionellen Workflows gewährleistet.
Die UC7018 zeichnet Videos mit bis zu 1080p60 in unkomprimierter Qualität auf und stellt dabei sicher, dass jedes Detail der ursprünglichen Videoquelle erhalten bleibt. Die Unterstützung für RGB32-, YUY2- und NV12-Farbräume sorgt für eine exzellente Farbtreue und ermöglicht lebendige, detailreiche Aufnahmen für Live-Streaming und Videoproduktionen.
Das RGB-Videoformat gewährleistet bei der Wiedergabe und Aufnahme eine naturgetreue Farbdarstellung, wodurch Live-Streams so lebendig und detailliert wie möglich erscheinen. Dies macht die Capture Box besonders wertvoll für Content Creator und Streaming-Profis, die höchste Bildqualität anstreben.
Die UC7018 verfügt über einen externen Audio-Eingang, der den Anschluss von Mikrofonen, Mischpulten und anderen Audio-Medienplayern ermöglicht. Diese Funktion integriert Audio direkt in die Videoproduktion und eliminiert die Notwendigkeit für separate Audioaufnahmen, was den Workflow erheblich vereinfacht.
Die 2-Kanal-Audio-Unterstützung mit 16-Bit-PCM und 48kHz bietet professionelle Audioqualität für Broadcast- und Streaming-Anwendungen. Die nahtlose Audio-Video-Synchronisation macht das Gerät ideal für Live-Produktionen und Videokonferenzen.
Das Gerät unterstützt UVC und UAC Standards und ist kompatibel mit Windows, Linux und macOS Betriebssystemen. Die UC7018 funktioniert nahtlos mit gängigen Streaming- und Aufnahmeanwendungen wie OBS Studio, Skype, ZOOM, Teams, vMix und weiteren professionellen Software-Lösungen.
Die Capture Box ermöglicht direktes Streaming zu wichtigen Live-Streaming-Plattformen wie YouTube, Facebook, Twitch, Instagram und anderen Social-Media-Kanälen. Diese vielseitige Kompatibilität macht sie zu einem universellen Tool für Content Creator, Gamer und professionelle Broadcaster.

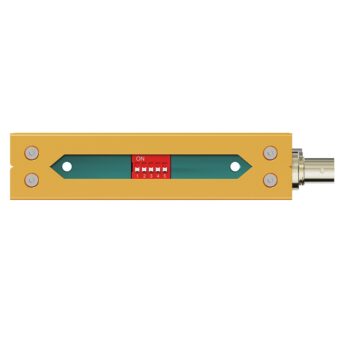

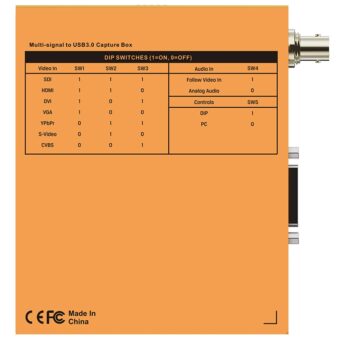

Die Bedienung erfolgt sowohl über DIP-Schalter am Gerät als auch über benutzerfreundliche PC-Software für eine intuitive Steuerung der Geräteeinstellungen. Diese duale Bedienungsweise ermöglicht sowohl schnelle Hardware-Anpassungen als auch detaillierte Software-Konfiguration je nach Anwendungsfall.
Die UC7018 eignet sich für ein breites Spektrum professioneller Anwendungen: von medizinischen Aufzeichnungen und Videokonferenzen über Game-Live-Streaming bis hin zu Remote-Education-Lösungen. Die kompakten Abmessungen von 104×123.5×24.5mm und das geringe Gewicht von 473g machen das Gerät ideal für mobile Produktionsumgebungen und flexible Einsatzszenarien.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Videoschnittstellen | 1×SDI Eingang |
|---|---|
| 1×HDMI-Eingang | |
| 1×DVI-I/VGA Eingang | |
| 1×S-VIDEO/CVBS/YPBPR-Eingang | |
| 1×3,5 mm (analoger Audioeingang) | |
| Ausgangsschnittstelle | 1×USB3.0 Typ C (USB 3.1 Gen1, bis zu 200 MB/s) |
| SDI-Eingangsformat | 1080p 60/59,94/50/30/29,97/25/24/23,98 |
| 1080sf 30/29,97/25/24/23,98 | |
| 1080i 50/59,94/60 | |
| 720p 60/59,94/50/30/29,97/25/24/23,98 | |
| HDMI-Eingangsformat | 1080p 60/59,94/50/30/29,97/25/24/23,98 |
| 1080i 50/59,94/60 | |
| 720p 60/59,94/50/30/29,97/25/24/23,98 | |
| S-VIDEO/CVB-Eingangsformat | 710×484i, 702×576i |
| YPBPR-Eingabeformat | 1080×1080p, 1920×1080i, 1280×720p, 1024×576p, 720×576p, 720×483p, 710×484i, 702×576i |
| DVI-Eingangsformat | 1920×1080, 1600×1200, 1280×1024, 1280×960, 1280×720, 1152×900, 1152×870, 1152×864, |
| 1024×768, 800 x 600, 720 x 400, 640 x 480 1280×960, 1280×720, 1152×900, 1152×870, 1152×864, | |
| 1024×768, 800×600, 720×400, 640×480 | |
| USB-Aufnahmeauflösung | 1920×1080, 1600×900, 1440×900, 1368×768, 1280×960, 1280×720, 1024×768, |
| 960×540, 800×600, 640×360 | |
| Audio- und Videoaufnahme | UVC (USB-Videoklasse) Standard |
| UAC (USB-Audioklasse) Standard | |
| Audio Codec | 2 Kanäle, 16 Bit PCM, 48 KHz, 1536 kbps |
| Videofarbraum | RGB, YUY2, NV12 |
| Unterstützte Betriebssysteme | Windows 7/8/10/11, Linux (Kernel-Version 2.6.38 und höher), macOS (10.8 und höher). oben) |
| Softwarekompatibilität | OBS Studio, Skype, ZOOM, Teams, Google Meet, YouTube Live, QuickTime Player, Face Time, usw. |
| Kompatibles SDK | DirectShow(Windows), DirectSound(Windows) |
| Stromversorgung | USB Typ-C |
| Stromversorgung Verbrauch | ≤5W (5V,1A) |
| Spannung | 5V |
| Abmessung | 104×125,5×24,5mm |
| Gewichte | Netto Gewicht: 473 g Bruttogewicht: 830 g |
| In Betrieb Temperatur | -20~60°C |
| Lagerung Temperatur | -30~70°C |
| Relative Luftfeuchtigkeit | 20~90 % RH (nicht kondensierend) |
Fragen & Antworten▲
Welche Videoeingänge unterstützt die UC7018?
Die UC7018 unterstützt SDI, HDMI, DVI-I, VGA, CVBS, YPbPr und S-Video. Damit lassen sich nahezu alle gängigen Videoquellen aus professionellen und semiprofessionellen Umgebungen direkt erfassen.
Welche maximale Auflösung und Bildrate sind bei der Aufnahme möglich?
Die maximale Aufnahmeauflösung beträgt 1080p bei 60 Bildern pro Sekunde. Die Aufnahme erfolgt unkomprimiert, sodass keine Qualitätsverluste durch Datenkompression entstehen.
Welche Farbraumformate werden unterstützt?
Unterstützt werden die Farbraumformate RGB32, YUY2 und NV12. Diese Auswahl ermöglicht eine exzellente Farbtreue und flexible Weiterverarbeitung in verschiedenen Produktionssoftwarelösungen.
Ist die UC7018 Plug-and-Play-fähig oder müssen Treiber installiert werden?
Die UC7018 arbeitet nach dem Plug-and-Play-Prinzip und benötigt keine zusätzlichen Treiber. Nach dem Anschließen per USB ist das Gerät sofort einsatzbereit, ohne dass eine Installation erforderlich ist.
Wie wird die Capture Box mit Strom versorgt?
Die Stromversorgung erfolgt ausschließlich über das USB-3.0-Typ-C-Kabel, das gleichzeitig für die Datenübertragung genutzt wird. Ein separates Netzteil ist nicht erforderlich.
Mit welcher Software ist die UC7018 kompatibel?
Die Capture Box ist unter anderem kompatibel mit OBS Studio und Zoom. Aufgrund der treiberfreien USB-UVC-Implementierung funktioniert sie in der Regel mit allen Softwarelösungen, die standardkonforme Capture-Geräte unterstützen.
Ist die UC7018 auch unter macOS nutzbar?
Ja, die UC7018 ist mit macOS kompatibel. Dank des treiberfreien Betriebs wird sie vom Betriebssystem direkt erkannt, ohne dass zusätzliche Software installiert werden muss.
Verfügt die Capture Box über einen Audio-Eingang?
Ja, die UC7018 verfügt über einen externen Audio-Eingang, an den Mikrofone, Mischpulte oder andere Audio-Medienplayer angeschlossen werden können. Das Audio wird direkt in die Videoaufnahme integriert.
Welche Audio-Spezifikationen bietet das Gerät?
Die Audioaufnahme erfolgt mit 2 Kanälen, 16-Bit-PCM und einer Abtastrate von 48 kHz. Diese Spezifikationen entsprechen dem Standard für professionelle Broadcast- und Streaming-Anwendungen.
Für welche Einsatzbereiche eignet sich die UC7018 besonders?
Die UC7018 eignet sich besonders für Live-Streaming, Broadcast-Produktion und Content-Erstellung. Durch die Unterstützung professioneller Signalquellen wie SDI ist sie sowohl für semiprofessionelle als auch für professionelle Produktionsumgebungen geeignet.
Kann die UC7018 SDI-Signale aus professionellen Broadcast-Kameras verarbeiten?
Ja, SDI ist eines der unterstützten Eingangsformate. Damit lassen sich Signale aus professionellen Broadcast-Kameras und anderen SDI-fähigen Quellen direkt über USB an einen Computer übertragen.
Wird für den Betrieb ein separater Hub oder ein aktiver USB-Anschluss benötigt?
Die UC7018 wird über einen einzelnen USB-3.0-Typ-C-Anschluss betrieben, der sowohl Daten als auch Strom liefert. Es wird ein USB-3.0-Anschluss am Computer empfohlen, um die volle Übertragungsleistung für unkomprimierte 1080p60-Aufnahmen zu gewährleisten.
