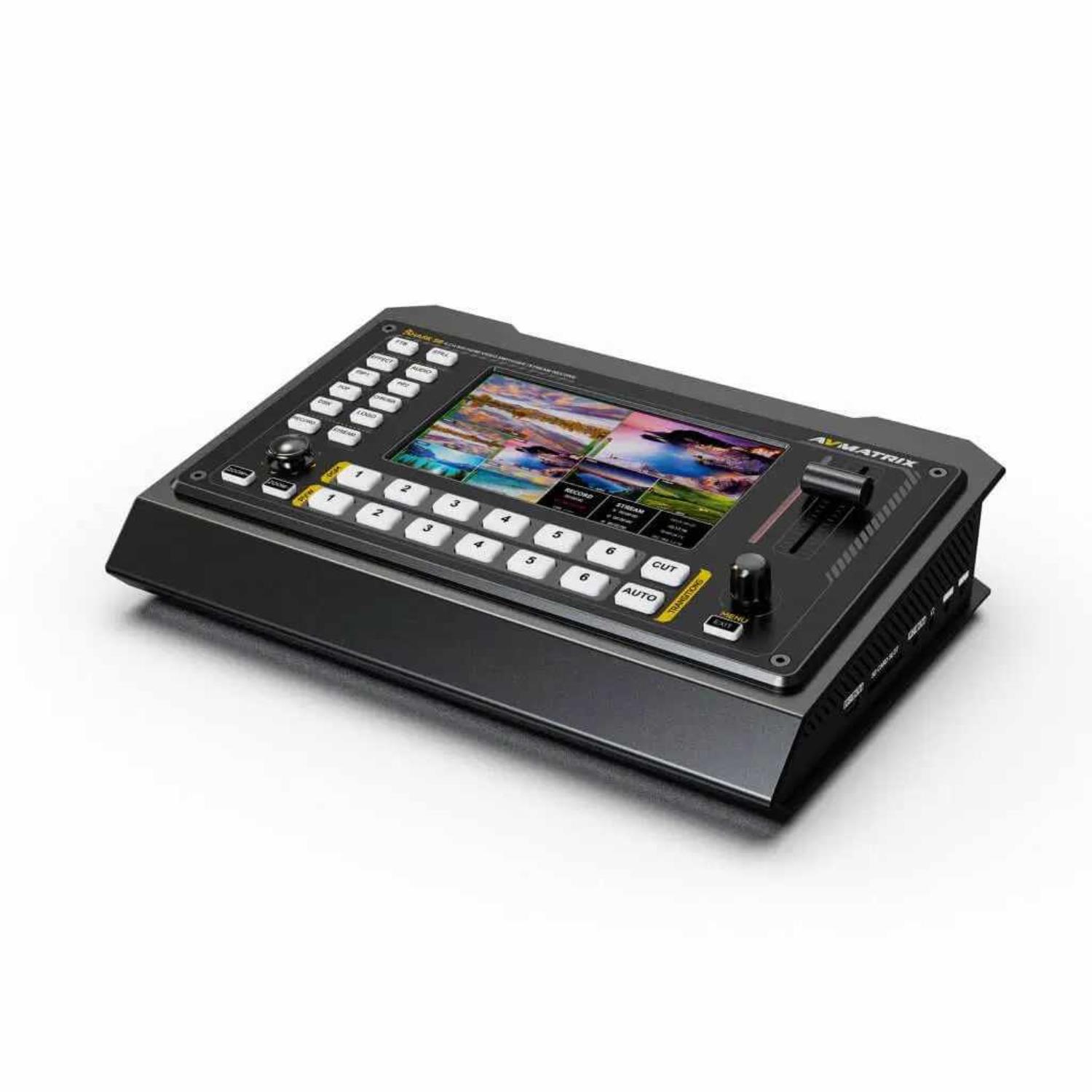

AVMATRIX Shark S6 6-Kanal HDMI/SDI Video Mischer
Sehr kompakter Videomischer mit SDI und HDMI und integriertem 5" LCD
Artikelnummer: 12673 | Hersteller-Nummer: SharkS6 | EAN: 6971118002313
- Integriertes 5-Zoll-LCD-Display
- Eingänge: 4×SDI und 2×HDMI
- Ausgänge: 2×SDI, 1×HDMI PGM, 2×SDI AUX, 1×HDMI Multiview, 1×USB Typ-C
- RTMP-Streaming & USB-Stick- & SD-Karten-Aufnahme
- USB für Aufzeichnung und Streaming auf PC
- Professioneller Chroma-Key, Downstream-Key, 2×PIP/POP und LOGO-Overlay
- T-Bar/Auto/Cut-Übergänge, verschiedene Effekte: MIX/DIP/WIPE
- Audiomischer: 4×SDI, 2×HDMI Audio & 2×MIC-Eingänge
- PTZ-Kamerasteuerung: VISCA, VISCA über IP, Pelco D/P & ONVIF
- Layout-Stil: Quer- & Hochformatmodus
- FTB/STILL, GPIO-Port für Tally-System, RS232/RS422/RS485
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
- Videoeingänge: 4 × SD/HD/3G-SDI (75 Ω), 2 × HDMI Typ-A
- PGM-Ausgänge: 2 × HD/3G-SDI, 1 × HDMI
- Multiview-Ausgang: 1 × HDMI
- AUX-Ausgänge: 2 × 3G-SDI (IN1–6, PVW, PGM, Farbtestbild oder Multiview)
- Streaming-Ausgang: LAN (Ethernet)
- Aufnahmeausgang: USB Typ-C
- Medienanschluss: USB Typ A
- Audioeingänge: 2 × Mikrofon
- Audioausgänge: Line-Out ×1, Kopfhörerbuchse ×1
- Kamerasteuerung: LAN und RS-232 / RS-422 / RS-485
- Tally-Anschluss: DB-15
- Stromversorgung Versorgung: DC 12V
- Streaming-Protokolle: RTMP, RTMPS, RTSP, SRT
- Bitrate: 2-32 Mbit/s
- Bitratensteuerung: CBR oder VBR
- Aufzeichnung auf USB-Stick oder SD-Karte
- Unterstützte Dateisysteme: FAT32, exFAT, NTFS
- Dateisegmentierung: 1-120 Minuten
- PGM-Aufzeichnung bis zu 1080p60
- Übergänge: T-Bar, AUTO oder CUT
- Effekte: Wischen (11×3-Muster), MIX, DIP, STAND (Einfrieren), FTB
- Keyer: Chroma Key ×1, PiP ×2, POP
- Downstream-Keyer: DSK ×1, Logo ×1
- Multiview-Layout: Hoch- und Querformat
- Logo-Bibliothek: bis zu 8 PNG-Bilder
- Audiofunktionen: AFV, MIX und Audio Verzögerung
- Anzeige: integriertes 5-Zoll-HD-LCD
- SDI-Eingänge: 1080p (60/59,94/50/30/29,97/25/24/23,98), 1080psF, 1080i, 720p und SD-Formate (PAL/NTSC)
- HDMI-Eingänge: bis zu 1200p60 sowie 1080p, 1080i und 720p
- PGM-Ausgabe: 1080p oder 1080i
- Multiview-Ausgabe: 1080p60
- Farbraum: RGB (Voll/Limitiert) und YUV
- SDI-Erkennung: automatische Umschaltung SD/HD/3G-SDI
- SDI-Standards: SMPTE 259M, SMPTE 292M, SMPTE 424M
- USB-Erfassungsausgabe: MJPG bis zu 1080p60
- Kompatible Betriebssysteme: Windows 7/8/10/11, Linux (Kernel ≥ 2.6.38), macOS ≥ 10.8
- Unterstützte Software: OBS Studio, Skype, Zoom, Microsoft Teams, YouTube Live und Sonstiges
- Leistungsaufnahme: ≤ 20,4 W (12 V / 1,7 A)
- Abmessungen (L × B × H): 238,5 × 168,2 × 47,5 mm
- Gewicht: 1,45 kg (netto)
- Betriebstemperatur: −20 °C bis +60 °C
- Lagertemperatur: −30 °C bis +70 °C
- Netzteil (12V / 3A)
- USB-Kabel Typ A auf Typ C
- Tally Plug (DB-15)
- Transporttasche
| VERBINDUNGEN | Videoeingang | SD/HD/3G-SDI (75 Ω) ×4, HDMI Typ-A ×2 |
| Medienanschluss | USB Typ-A | |
| Stream-Ausgabe | LAN | |
| Ausgabe erfassen | USB Typ-C | |
| PGM-Ausgänge | HD/3G-SDI (75 Ω) ×2, HDMI Typ-A ×1 | |
| Multiview-Ausgabe | HDMI Typ-A ×1 | |
| AUX-Ausgänge | 3G-SDI (75 Ω) ×2, IN1-6, PVW, PGM, Farbbalken, Multiview | |
| Audioeingang | MIC ×1 | |
| Audioausgabe | Line ×1, Kopfhörer ×1 | |
| Kamerasteuerung | LAN, RS-232 / RS-422 / RS-485 | |
| Tally Port | DB-15 | |
| STREAM & REC | Bitrate | 2M – 32 Mbit/s |
| Ratenkontrolle | CBR / VBR | |
| Stream-Protokolle | RTMP / RTMPS / RTSP / SRT | |
| REC SD-Kartenformat | FAT32 / exFAT / NTFS | |
| REC USB-Festplattenformat | FAT32 / exFAT / NTFS | |
| REC-Dateisegment | 1 – 120 Minuten | |
| FUNKTIONEN | Übergänge | T-Bar / AUTO / CUT |
| Effekte | Wischen (11×3 Muster), MIX, DIP, STILL (Einfrieren), FTB | |
| Multiview-Layout | Querformat- und Porträtmodus | |
| Upstream-Schlüssel | Chroma Key ×1, PiP ×2, POP | |
| Downstream-Schlüssel | DSK ×1, Logo ×1 | |
| Audiofunktion | AFV, Mix, Audioverzögerung | |
| Logo-Bibliothek | Bis zu 8 PNG-Bilder | |
| Anzeige | 5-Zoll-HD-LCD-Display | |
| SONSTIGE | Stromverbrauch | ≤20,4 W (12 V / 1,7 A) |
| Abmessungen (L×B×H) | 238,5 × 168,2 × 47,5 mm | |
| VERBINDUNGEN | Videoeingang | SD/HD/3G-SDI (75 Ω) ×4, HDMI Typ-A ×2 |
| Medienanschluss | USB Typ-A | |
| Stream-Ausgabe | LAN | |
| Ausgabe erfassen | USB Typ-C | |
| PGM-Ausgänge | HD/3G-SDI (75 Ω) ×2, HDMI Typ-A ×1 | |
| Multiview-Ausgabe | HDMI Typ-A ×1 | |
| AUX-Ausgänge | 3G-SDI (75 Ω) ×2, IN1-6, PVW, PGM, Farbbalken, Multiview | |
| Audioeingang | MIC ×1 | |
| Audioausgabe | Line ×1, Kopfhörer ×1 | |
| Kamerasteuerung | LAN, RS-232 / RS-422 / RS-485 | |
| Tally Port | DB-15 | |
| STREAM & REC | Bitrate | 2M – 32 Mbit/s |
| Ratenkontrolle | CBR / VBR | |
| Stream-Protokolle | RTMP / RTMPS / RTSP / SRT | |
| REC SD-Kartenformat | FAT32 / exFAT / NTFS | |
| REC USB-Festplattenformat | FAT32 / exFAT / NTFS | |
| REC-Dateisegment | 1 – 120 Minuten | |
| FUNKTIONEN | Übergänge | T-Bar / AUTO / CUT |
| Effekte | Wischen (11×3 Muster), MIX, DIP, STILL (Einfrieren), FTB | |
| Multiview-Layout | Querformat- und Porträtmodus | |
| Upstream-Schlüssel | Chroma Key ×1, PiP ×2, POP | |
| Downstream-Schlüssel | DSK ×1, Logo ×1 | |
| Audiofunktion | AFV, Mix, Audioverzögerung | |
| Logo-Bibliothek | Bis zu 8 PNG-Bilder | |
| Anzeige | 5-Zoll-HD-LCD-Display | |
| SONSTIGE | Stromverbrauch | ≤20,4 W (12 V / 1,7 A) |
| Abmessungen (LWD) | 238,5 × 168,2 × 47,5 mm | |
| Gewicht | Netto 1450 g, Brutto 2370 g | |
| Temperatur | Betrieb –20 °C ~ 60 °C, Lagerung –30 °C ~ 70 °C |
Gewicht Netto 1450 g, Brutto 2370 g Temperatur Betrieb –20 °C ~ 60 °C, Lagerung –30 °C ~ 70 °C
Fragen & Antworten▲
Welche Eingänge hat der AVMATRIX Shark S6?
Der Video Mischer verfügt über 6 Eingänge: 4 × SD/HD/3G-SDI und 2 × HDMI Typ-A. Zusätzlich gibt es 2 Mikrofoneingänge für Audio.
Kann ich direkt auf das Gerät streamen?
Ja, das Gerät unterstützt RTMP-Streaming über Ethernet. Unterstützte Protokolle sind RTMP, RTMPS, RTSP und SRT mit Bitraten von 2-32 Mbit/s.
Welche Ausgänge stehen zur Verfügung?
Der Shark S6 bietet 2 × HD/3G-SDI und 1 × HDMI PGM-Ausgänge, 1 × HDMI Multiview-Ausgang, 2 × 3G-SDI AUX-Ausgänge und 1 × USB Typ-C für Aufzeichnung.
Kann ich Videos aufzeichnen?
Ja, die Aufzeichnung ist möglich auf USB-Stick oder SD-Karte bis zu 1080p60. Unterstützte Dateisysteme sind FAT32, exFAT und NTFS mit Dateisegmentierung von 1-120 Minuten.
Welche Übergangseffekte sind verfügbar?
Das Gerät bietet T-Bar, AUTO oder CUT-Übergänge sowie verschiedene Effekte wie Wischen mit 33 Mustern, MIX, DIP, STAND (Einfrieren) und FTB.

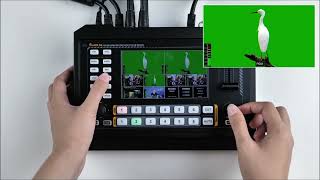

Unterstützt der Mixer Chroma-Key?
Ja, der professionelle Chroma-Key ist integriert. Zusätzlich gibt es 2 × PIP/POP-Funktionen und einen Downstream-Keyer mit Logo-Overlay-Funktion.
Welche Videoformate werden unterstützt?
Die SDI-Eingänge unterstützen 1080p in verschiedenen Framerates, 1080psF, 1080i, 720p und SD-Formate wie PAL. Die HDMI-Eingänge verarbeiten Standard-HD-Formate.
Kann ich PTZ-Kameras steuern?
Ja, die PTZ-Kamerasteuerung erfolgt über VISCA, VISCA über IP, Pelco D/P und ONVIF-Protokolle via LAN und RS-232/RS-422/RS-485.
Welche Stromversorgung benötigt das Gerät?
Der Video Mischer wird mit DC 12V betrieben. Die kompakte Bauweise macht ihn ideal für mobile Einsätze.
Gibt es ein integriertes Display?
Ja, das Gerät verfügt über ein integriertes 5-Zoll-HD-LCD-Display für Vorschau, Stream-Status und Menüeinstellungen mit Hoch- und Querformat-Layout.
Welche Audiofunktionen sind verfügbar?
Der integrierte Audiomixer verarbeitet 4 × SDI, 2 × HDMI Audio und 2 × MIC-Eingänge mit AFV, MIX und Audio-Verzögerung-Funktionen. Ausgänge sind Line-Out und Kopfhörerbuchse.
