AVMatrix SC2030 3G-SDI HDMI Scaling Cross Converter
SDI-HDMI Konverter mit Scaler und Audio-Embedding
Sonderpreis: € 189.00
inkl. MwSt
( Anstatt 201.11 )
158.82 € ohne MwSt
Sofort lieferbar
VersandkostenArtikelnummer: 12284 | Hersteller-Nummer: SC2030 | EAN/UPC: 6971118000005
Der AVMatrix SC2030 ist ein kompakter 3G-SDI / HDMI Scaling Cross Converter für professionelle Videoanwendungen. Er wandelt HDMI-Signale nach SDI und SDI-Signale nach HDMI und bietet zusätzlich eine integrierte Skalierung sowie Bildratenkonvertierung. Dadurch eignet sich der SC2030 besonders für Broadcast, AV-Produktion, Live-Streaming, Postproduktion, Eventtechnik und Festinstallationen.

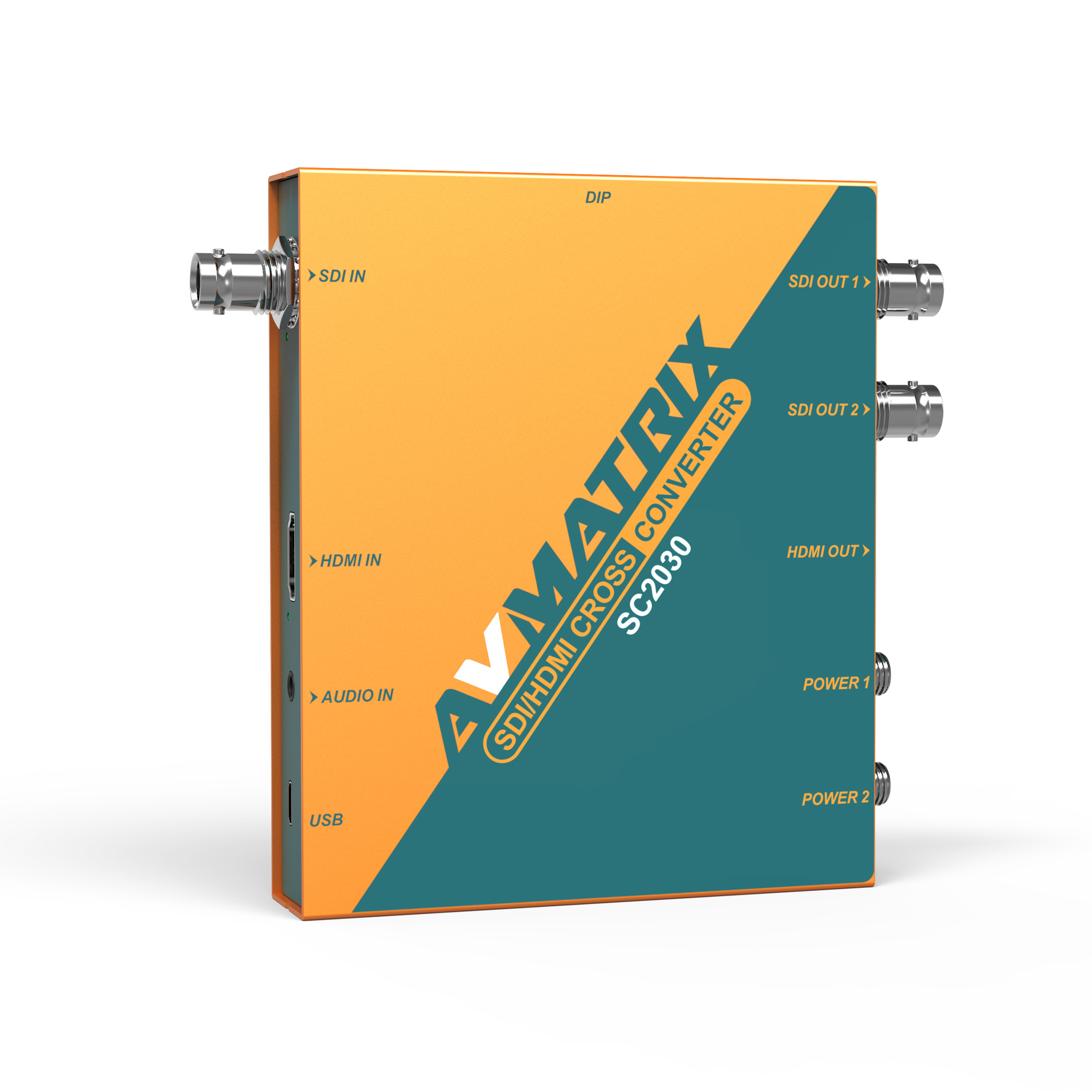

Der Konverter verfügt über einen HDMI-Eingang, einen 3G-SDI-Eingang sowie einen analogen 3,5-mm-Audioeingang. Ausgangsseitig stehen ein HDMI-Ausgang und zwei 3G-SDI-Ausgänge zur Verfügung. Das Eingangssignal kann automatisch erkannt und auf das gewünschte Ausgangsformat skaliert werden.
Mit dem SC2030 lassen sich HDMI- und SDI-Signale flexibel in beide Richtungen konvertieren. Ein HDMI-Signal kann auf SDI ausgegeben werden, ein SDI-Signal kann auf HDMI gewandelt werden. Gleichzeitig können SDI- und HDMI-Ausgänge parallel genutzt werden, was den Konverter vielseitig für Monitoring, Signalverteilung und Integration unterschiedlicher Videogeräte macht.

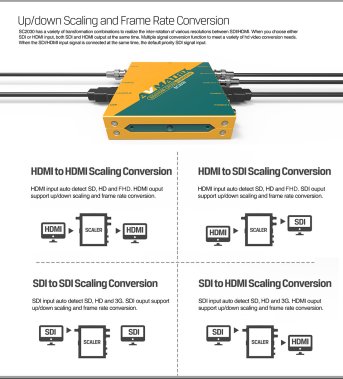

Der integrierte Scaler ermöglicht die Aufwärts- und Abwärtsskalierung von Videosignalen. Zusätzlich kann die Bildrate angepasst werden. Damit lassen sich unterschiedliche Signalstandards besser an vorhandene Monitore, Recorder, Streaming-Encoder, Bildmischer oder weitere Produktionsgeräte anpassen.

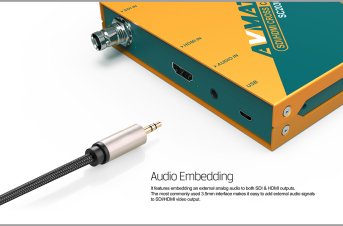

Über den analogen 3,5-mm-Audioeingang kann ein externes Audiosignal in das HDMI- oder SDI-Ausgangssignal eingebettet werden. Das ist besonders praktisch, wenn Video- und Audiosignale aus unterschiedlichen Quellen zusammengeführt und gemeinsam weiterverarbeitet werden sollen.

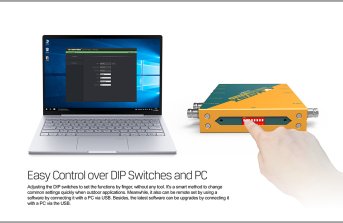

Die wichtigsten Einstellungen können direkt am Gerät über DIP-Schalter vorgenommen werden. Zusätzlich lässt sich der SC2030 über den Micro-USB-Anschluss mit einem Windows-PC verbinden und per AVMatrix Software konfigurieren. Der USB-Anschluss dient außerdem zur Stromversorgung und für Firmware-Updates.
Neben der Stromversorgung über USB bietet der SC2030 zwei verschraubbare Stromanschlüsse für eine redundante Versorgung. Dadurch eignet sich der Konverter auch für anspruchsvollere Installationen, bei denen eine zuverlässige Stromversorgung wichtig ist.
- Wandlung von HDMI nach SDI
- Wandlung von SDI nach HDMI
- Anpassung unterschiedlicher Videoauflösungen und Bildraten
- Einbindung von HDMI-Geräten in SDI-Workflows
- Monitoring über HDMI und parallele SDI-Ausgabe
- Broadcast, Live-Produktion, Streaming und AV-Installation
- Audio-Embedding über analogen 3,5-mm-Audioeingang
- 3G-SDI / HDMI Scaling Cross Converter
- konvertiert HDMI nach SDI und SDI nach HDMI
- 1 × HDMI Eingang
- 1 × 3G-SDI Eingang
- 1 × analoger 3,5-mm-Audioeingang
- 1 × HDMI Ausgang
- 2 × 3G-SDI Ausgänge
- Up-Scaling und Down-Scaling
- Bildratenkonvertierung
- automatische Erkennung des HDMI- oder SDI-Eingangssignals
- Audio-Embedding in HDMI- oder SDI-Ausgangssignale
- Konfiguration über DIP-Schalter oder PC-Software
- Micro-USB für Steuerung, Stromversorgung und Firmware-Updates
- zwei verschraubbare Stromanschlüsse für redundante Stromversorgung
- kompakte Bauform für mobile und stationäre Anwendungen
Achtung: Abbildungen können von dem aktuellen Produkt abweichen

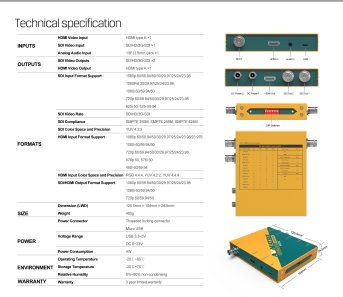

Technische Daten▲
| HDMI-Videoeingang | HDMI Typ A ×1 |
|---|---|
| SDI-Videoeingang | SD/HD/3G-SDI ×1 |
| Analoger Audioeingang | 1/8" (3,5 mm) Buchse ×1 |
| SDI-Videoausgänge | SD/HD/3G-SDI ×2 |
| HDMI-Videoausgang | HDMI Typ A ×1 |
| Unterstützung für SDI-Eingabeformate | 1080p 60/59,94/50/30/29,97/25/24/23,98 |
| 1080Psf 30/29,97/25/24/23,98 | |
| 1080i 60/59,94/50 | |
| 720p 60/59,94/50/30/29,97/25/24/23,98 | |
| 625i 50, 525i 59,94 | |
| SDI-Videorate | SD/HD/3G-SDI |
| SDI-Konformität | SMPTE 292M, SMPTE 259M, SMPTE 424M |
| SDI-Farbraum und Präzision | YUV 4:2:2 |
| Unterstützung für HDMI-Eingangsformate | 1080p 60/59,94/50/30/29,97/25/24/23,98/23,976 |
| 1080i 60/59,94/50 | |
| 720p 60/59,94/50/30/29,97/25/24/23,98 | |
| 576p 50, 576i 50 | |
| 480i 60/59,94 | |
| HDMI-Eingangsfarbraum und Präzision | RGB 4:4:4, YUV 4:2:2, YUV 4:4:4 |
| Unterstützung für SDI/HDMI-Ausgabeformate | 1080p 60/59,94/50/30/29,97/25/24/23,98 |
| 1080i 60/59,94/50 | |
| 720p 60/59,94/50 | |
| Abmessung (LWD) | 125,5 mm × 104 mm × 24,5 mm |
| Gewicht | 485g |
| Stromanschluss | Gewindeverriegelungsanschluss |
| Micro-USB | |
| Spannungsbereich | USB 3,3 ~ 5 V |
| DC 6~23V | |
| Stromverbrauch | 4W |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Relative Luftfeuchtigkeit | 0 % ~ 90 % nicht kondensierend |
| Garantie | 3 Jahre eingeschränkte Garantie |
Fragen & Antworten▲
Welche Eingänge hat der AVMATRIX SC2030?
Der SC2030 verfügt über einen HDMI-Eingang, einen 3G-SDI-Eingang und einen analogen 3,5-mm-Audioeingang.
Wie viele Ausgänge bietet das Gerät?
Das Gerät verfügt über insgesamt drei Ausgänge: einen HDMI-Ausgang und zwei 3G-SDI-Ausgänge.
Kann der SC2030 zwischen HDMI und SDI konvertieren?
Ja, der SC2030 ist ein Kreuzkonverter und kann sowohl HDMI-Signale in SDI als auch SDI-Signale in HDMI umwandeln.
Welche Skalierungsfunktionen sind verfügbar?
Das Gerät kann Eingangssignale hoch- und runterskalieren sowie eine Frameratenkonvertierung durchführen, um das Signal an den gewünschten Ausgangsstandard anzupassen.
Wie wird der SC2030 gesteuert?
Die Steuerung erfolgt wahlweise über DIP-Schalter am Gerät oder über einen Windows-Computer mit AV Matrix-Software über den Micro-USB-Anschluss.
Wie wird das Gerät mit Strom versorgt?
Die Stromversorgung erfolgt über den Micro-USB-Anschluss oder über zwei Gewindeanschlüsse für externe Netzteile zur Redundanz.
Kann externes Audio eingebettet werden?
Ja, über den analogen 3,5-mm-Audioeingang kann externes Audio in das Ausgangssignal eingebettet werden.
Lassen sich die Audio-Ausgänge anpassen?
Ja, die eingebetteten Audiopaare in den SDI- und HDMI-Ausgängen können nach Bedarf neu zugeordnet werden.
Welche SDI-Standards werden unterstützt?
Das Gerät unterstützt SD, HD und 3G-SDI Standards sowohl am Eingang als auch an den Ausgängen.
Können Firmware-Updates durchgeführt werden?
Ja, Firmware-Updates können über den USB-Anschluss durchgeführt werden.
