AVMATRIX SD1121-12G SDI Distribution Amplifier 1×2
12G-SDI Reclocking Verstärker für Broadcast
Artikelnummer: 12521 | Hersteller-Nummer: SD1121-12G | EAN/UPC: 6971118001514

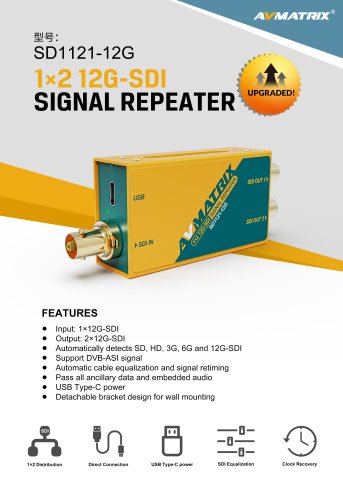

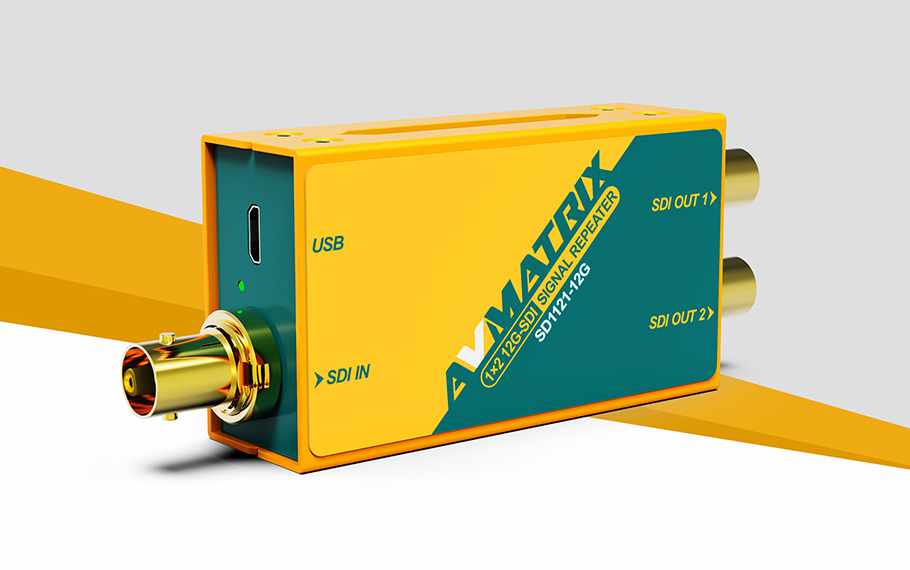

Der SD1121-12G ist ein miniaturisierter 1×2 12G-SDI Reclocking Distribution Amplifier von AVMATRIX, der speziell für professionelle Broadcast- und Videoproduktionsumgebungen entwickelt wurde. Das kompakte Gerät ermöglicht die automatische Erkennung von SD/HD/3G/6G/12G-SDI Eingangssignalen und verteilt diese zuverlässig auf zwei Ausgänge. Durch integrierte Cable Equalization und Re-clocking Technologien unterstützt der SD1121-12G erweiterte Kabelreichweiten von bis zu 400m bei SD, 200m bei HD, 120m bei 3G und 60m bei 12G-SDI Signalen.
Der Distribution Amplifier bietet vollständige Kompatibilität mit sämtlichen gängigen SDI-Formaten von Standard Definition bis hin zu 4K UHD. Unterstützt werden alle SDI-Standards von 625i/525i über HD-Formate wie 1920×1080p/i und 1280×720p bis hin zu 2K Cinema-Formaten 2048×1080p. Für moderne 4K-Workflows verarbeitet das Gerät sowohl 3840×2160p als auch 4096×2160p Signale in verschiedenen Frameraten von 23.98 bis 60 fps. Die Farbunterstützung umfasst RGB 4:4:4, YUV 4:2:2 und 4:4:4 sowie XYZ 4:4:4 in 10-Bit und 12-Bit Präzision.

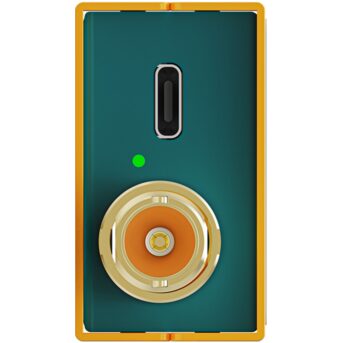

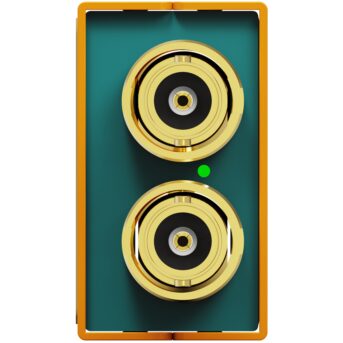

Der SD1121-12G verfügt über einen 75Ω BNC SDI-Eingang und zwei 75Ω BNC SDI-Ausgänge, die vollständig kompatibel mit ASI-Signalen sind. Dies macht das Gerät besonders wertvoll für Broadcast-Anwendungen, wo sowohl Video- als auch Datensignale verteilt werden müssen. Die Stromversorgung erfolgt über einen Micro-USB Anschluss mit einem Spannungsbereich von 5-5.5V bei einem maximalen Verbrauch von 1.5W. Zusätzlich steht ein USB-Anschluss für Firmware-Updates zur Verfügung, der eine langfristige Aktualität des Systems gewährleistet.
Mit Abmessungen von nur 71×41×23mm und einem Gewicht von 168g bietet der SD1121-12G eine außergewöhnlich kompakte Lösung für mobile Produktionsumgebungen. Die robuste Konstruktion ist für den professionellen Dauerbetrieb ausgelegt und funktioniert zuverlässig in einem Temperaturbereich von -20°C bis 60°C bei einer relativen Luftfeuchtigkeit von bis zu 90% ohne Kondensation. Die mitgelieferten Montagebügel ermöglichen eine flexible Installation in Racks oder anderen Produktionsumgebungen.
Der Distribution Amplifier erfüllt sämtliche relevanten SMPTE-Standards einschließlich SMPTE 259M, 292M, 296M, 424M, 425M sowie die neueren SMPTE ST-2081 und ST-2082 Spezifikationen für 12G-SDI. Zusätzlich werden ITU-R BT.656, ITU-R BT.601 und DVB-ASI Standards unterstützt. Das Gerät wird mit einem 5V USB-Netzteil und Montagebügeln geliefert und bietet eine 3-jährige Herstellergarantie für langfristige Investitionssicherheit in professionellen Produktionsumgebungen.
Im Lieferumfang ist das Netzteil enthalten.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen

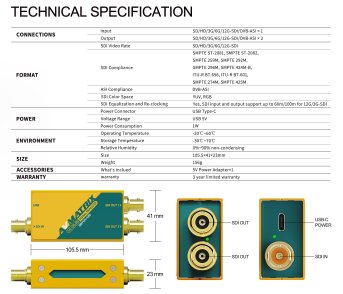

Technische Daten▲
| Eingang | SD/HD/3G/6G/12G-SDI/DVB-ASI × 1 |
|---|---|
| Ausgabe | SD/HD/3G/6G/12G-SDI/DVB-ASI × 2 |
| SDI-Videorate | SD/HD/3G/6G/12G-SDI |
| SDI Konformität | SMPTE ST-2081, SMPTE ST-2082, |
| SMPTE 259M, SMPTE 292M, | |
| SMPTE 296M, SMPTE 424M-B, | |
| ITU-R BT.656, ITU-R BT.601, | |
| SMPTE 274M, SMPTE 425M | |
| ASI-Konformität | DVB-ASI |
| SDI-Farbraum | YUV, RGB |
| SDI-Entzerrung und Neutaktung | Ja, SDI-Eingang und -Ausgang unterstützen bis zu 60 m/100 m für 12G/3G-SDI |
| Stromanschluss | USB Typ-C |
| Spannungsbereich | USB 5V |
| Stromverbrauch | 1W |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Relative Luftfeuchtigkeit | 0 %~90 % nicht kondensierend |
| Größe | 105,5×41×23mm |
| Gewicht | 156g |
| Was ist im Lieferumfang enthalten | 5-V-Netzteil×1 |
| Garantie | 3 Jahre eingeschränkte Garantie |
Fragen & Antworten▲
Welche SDI-Formate werden vom SD1121-12G unterstützt?
Der SD1121-12G unterstützt automatisch alle gängigen SDI-Formate: SD (625i/525i), HD (1280×720p, 1920×1080p/i), 3G-SDI, 6G-SDI sowie 12G-SDI bis hin zu 4K UHD mit Auflösungen von 3840×2160p und 4096×2160p in Frameraten von 23.98 bis 60 fps.
Wie viele Ausgänge hat der SD1121-12G?
Der SD1121-12G ist ein 1×2 Distribution Amplifier und verfügt über einen SDI-Eingang sowie zwei SDI-Ausgänge, die das Eingangssignal gleichzeitig und ohne Qualitätsverlust verteilen.
Welche maximale Kabellänge ist am Eingang möglich?
Dank integrierter Cable Equalization Technologie unterstützt der SD1121-12G am Eingang Kabellängen von bis zu 400m bei SD-Signalen, bis zu 200m bei HD, bis zu 120m bei 3G-SDI und bis zu 60m bei 12G-SDI Signalen.
Was bewirkt die Re-clocking Funktion?
Die Re-clocking Technologie regeneriert das Taktsignal des eingehenden SDI-Signals. Dadurch werden Jitter und Signalverschlechterungen, die durch lange Kabelwege entstehen, korrigiert, bevor das Signal an die Ausgänge weitergegeben wird.
Wie wird der SD1121-12G mit Strom versorgt?
Die Stromversorgung erfolgt über einen Micro-USB Anschluss mit einer Betriebsspannung von 5 bis 5,5V. Der maximale Stromverbrauch beträgt dabei 1,5W, was das Gerät auch für den Betrieb über handelsübliche USB-Netzteile oder Powerbanks geeignet macht.
Sind die BNC-Anschlüsse mit ASI-Signalen kompatibel?
Ja, die 75Ω BNC Anschlüsse des SD1121-12G sind vollständig kompatibel mit ASI-Signalen. Das Gerät eignet sich daher nicht nur für die Verteilung von Videosignalen, sondern auch für Broadcast-Datenströme.
Welche Farbformate und Farbtiefen werden unterstützt?
Der SD1121-12G unterstützt die Farbformate RGB 4:4:4, YUV 4:2:2 und YUV 4:4:4 sowie XYZ 4:4:4. Die Farbtiefe beträgt wahlweise 10 Bit oder 12 Bit, womit professionelle Anforderungen in der Farbverarbeitung erfüllt werden.
Muss das Eingangssignal manuell eingestellt werden?
Nein, der SD1121-12G erkennt das anliegende SDI-Eingangssignal automatisch. Eine manuelle Auswahl des Formats ist nicht erforderlich, was den Einsatz im laufenden Betrieb vereinfacht.
Wie kompakt und leicht ist das Gerät?
Der SD1121-12G ist mit Abmessungen von 71×41×23mm und einem Gewicht von nur 168g außergewöhnlich kompakt und leicht. Er eignet sich damit besonders für mobile Produktionsumgebungen, wo Platz und Gewicht eine wichtige Rolle spielen.
Kann die Firmware des Geräts aktualisiert werden?
Ja, der SD1121-12G verfügt über einen USB-Anschluss, der ausschließlich für Firmware-Updates vorgesehen ist. Damit lässt sich das Gerät langfristig aktuell halten und bei Bedarf mit neuen Funktionen versehen.
Für welche Einsatzbereiche ist der SD1121-12G geeignet?
Das Gerät wurde speziell für professionelle Broadcast- und Videoproduktionsumgebungen entwickelt. Typische Einsatzbereiche sind Ü-Wagen, Studioproduktionen, Eventproduktionen sowie alle Situationen, in denen ein SDI-Signal zuverlässig auf zwei Ziele verteilt werden muss.
Unterstützt der SD1121-12G auch 2K Cinema-Formate?
Ja, neben Standard- und HD-Formaten verarbeitet der SD1121-12G auch 2K Cinema-Signale mit der Auflösung 2048×1080p, was ihn für Produktionsumgebungen mit Cinema-Kameras und entsprechenden Workflows geeignet macht.
