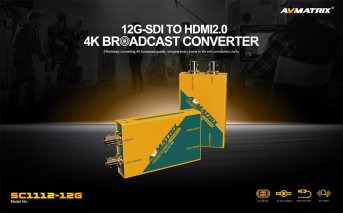

AVMATRIX SC1112-12G – 12G-SDI zu HDMI 2.0 Konverter

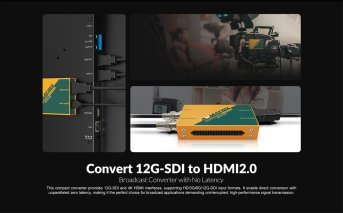

Der AVMATRIX SC1112-12G ist ein kompakter Broadcast-Konverter zur Umwandlung professioneller SDI-Signale in HDMI 2.0. Unterstützt werden HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI. Das anliegende Eingangssignal wird automatisch erkannt, sodass im normalen Betrieb keine manuelle Auswahl des SDI-Formats erforderlich ist.

Neben dem HDMI-2.0-Ausgang verfügt der Konverter über einen SDI-Loop-Ausgang. Das anliegende SDI-Signal kann dadurch parallel an ein weiteres SDI-Gerät weitergeführt werden, während gleichzeitig ein HDMI-Monitor, Display oder anderes HDMI-Endgerät angeschlossen ist.

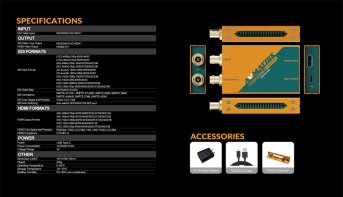

Der SC1112-12G erkennt HD-, 3G-, 6G- und 12G-SDI-Eingangssignale automatisch und setzt diese für die Ausgabe über HDMI 2.0 um. Unterstützt werden Auflösungen von 1280×720 und 1920×1080 bis hin zu UHD- und DCI-4K-Formaten mit 3840×2160 beziehungsweise 4096×2160 Pixeln bei Bildraten von bis zu 60 Bildern pro Sekunde. Auch 3G-SDI Level A und Level B werden unterstützt.

Die SDI-Schnittstelle unterstützt unter anderem SMPTE ST 2081, ST 2082, SMPTE 292M, SMPTE 296M, SMPTE 424M-B, SMPTE 274M und SMPTE 425M.

Über HDMI können Auflösungen von 1280×720 bis 4096×2160 bei Bildwiederholraten von bis zu 60 Hz ausgegeben werden. Unterstützt werden RGB 8 Bit, YCbCr 4:2:2 mit 8 Bit und 10 Bit sowie YCbCr 4:4:4 mit 8 Bit. Die HDMI-Ausgabe entspricht CTA-861-G.

Mit einer maximalen Ausgangsauflösung von 4096×2160 Pixeln bei bis zu 60 Hz eignet sich der SC1112-12G auch für moderne UHD- und DCI-4K-Produktionsumgebungen. Die automatische Formaterkennung erleichtert insbesondere den mobilen Einsatz sowie Installationen mit wechselnden SDI-Signalquellen.

Auf der SDI-Seite verfügt der Konverter über Equalization und Re-Clocking. Diese Signalaufbereitung dient dazu, die Signalqualität insbesondere bei anspruchsvolleren Übertragungsstrecken zu stabilisieren und durch die Übertragung entstandene Signalbeeinträchtigungen zu reduzieren. Damit eignet sich der SC1112-12G auch für professionelle Broadcast- und AV-Installationen, bei denen eine zuverlässige SDI-Signalübertragung erforderlich ist.

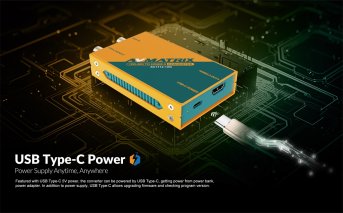

Die Stromversorgung des SC1112-12G erfolgt über USB Type-C mit 5 V bei maximal 0,9 A. Die maximale Leistungsaufnahme beträgt damit 4,5 W. Durch die 5-V-Versorgung kann der Konverter flexibel in mobilen oder fest installierten Produktionsumgebungen eingesetzt werden.

Der USB-Type-C-Anschluss dient außerdem zur Aktualisierung der Firmware und zur Überprüfung der installierten Programmversion.

Mit Abmessungen von 107,6×58×19 mm und einem Gewicht von 235 g ist der SC1112-12G kompakt ausgeführt und lässt sich problemlos in mobile Produktionssysteme oder feste AV- und Broadcast-Installationen integrieren. Optional ist eine Halterung zur festen Montage erhältlich.

Zum Lieferumfang gehören ein 5-V-/2-A-Netzteil sowie ein USB-2.0-A-auf-USB-C-Kabel.

Der AVMATRIX SC1112-12G eignet sich für Broadcast-, Video- und AV-Anwendungen, bei denen professionelle SDI-Quellen mit HDMI-fähigen Monitoren, Displays oder anderen HDMI-Geräten verbunden werden sollen. Typische Einsatzbereiche sind Liveproduktionen, Studios, virtuelle Studios, Veranstaltungstechnik, Bildungseinrichtungen, Konferenzsysteme und Filmproduktionen.

Durch den zusätzlichen SDI-Loop-Ausgang kann das ursprüngliche SDI-Signal gleichzeitig innerhalb der bestehenden SDI-Signalstrecke weitergeführt werden. Dadurch lässt sich beispielsweise ein HDMI-Kontrollmonitor ergänzen, ohne den nachfolgenden SDI-Signalweg zu unterbrechen.
