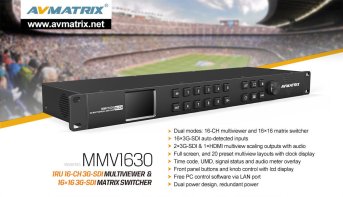

AVMatrix MMV1630 16-Kanal SDI Multiviewer & Matrix Switcher

Der AVMatrix MMV1630 ist ein professioneller 16-Kanal 3G-SDI Multiviewer mit integriertem 16×16 SDI Matrix Switcher. Das 1HE-Gerät kombiniert zwei wichtige Funktionen in einem kompakten Rackgerät: die übersichtliche Überwachung von bis zu 16 SDI-Signalen auf einem Multiview-Ausgang und das flexible Routing von SDI-Signalen im Matrix-Betrieb.

Der MMV1630 eignet sich besonders für Broadcast, Live-Produktion, Regieplätze, Ü-Wagen, Studios, Eventtechnik und größere AV-Installationen. Eingehende SD-, HD- und 3G-SDI-Signale werden automatisch erkannt. Für die Multiview-Ausgabe stehen wählbare Videoformate von 720p bis 1080p zur Verfügung.

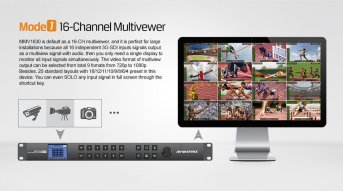

Im Multiviewer-Modus können bis zu 16 SDI-Quellen gleichzeitig überwacht werden. Der MMV1630 bietet 20 vordefinierte Layouts für unterschiedliche Produktionssituationen, darunter Ansichten mit 16, 12, 11, 10, 9, 8, 6 oder 4 Bildfenstern. Einzelne Eingangssignale können bei Bedarf per SOLO-Funktion schnell im Vollbild angezeigt werden.

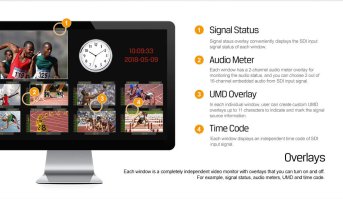

Zusätzliche Overlays wie UMD, Audio-Meter, Signalstatus und Timecode unterstützen die professionelle Signalüberwachung. Dadurch lassen sich Bildsignal, Tonpegel und Signalzustand direkt im Multiview kontrollieren.

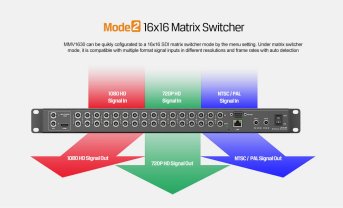

Neben dem Multiviewer-Betrieb kann der AVMatrix MMV1630 als 16×16 SDI Matrix Switcher eingesetzt werden. In diesem Modus lassen sich SDI-Signale flexibel auf die gewünschten Ausgänge routen. Damit eignet sich das Gerät nicht nur zur Signalüberwachung, sondern auch zur zentralen SDI-Signalverteilung in professionellen Videoumgebungen.

Jeder der 16 SDI-Eingänge verfügt über einen eigenen SDI Loop-Out. Dadurch können Eingangssignale parallel an weitere Geräte weitergeleitet werden, ohne die Signalkette zu unterbrechen. Für die Multiview-Ausgabe stehen zwei SDI-Ausgänge und ein HDMI-Ausgang zur Verfügung. So kann der Multiview flexibel auf SDI- oder HDMI-Monitoren angezeigt werden.

Die Bedienung erfolgt direkt über die Tasten und den Drehregler an der Frontseite oder komfortabel über die PC-Software. Über LAN kann der MMV1630 per Software gesteuert und bei Bedarf aktualisiert werden. Zusätzlich steht RS-422 für externe Steuerung zur Verfügung.

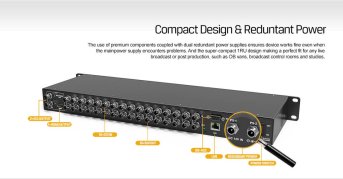

Für professionelle Einsätze unterstützt der MMV1630 eine redundante Stromversorgung über PS-1 / PS-2. Die Stromanschlüsse sind als verschraubbare Locking-Anschlüsse ausgeführt. Das erhöht die Betriebssicherheit in festen Installationen, Studios und mobilen Produktionsumgebungen.

• Multiview-Monitoring von bis zu 16 SDI-Signalen
• 16×16 SDI Signalrouting im Matrix-Betrieb
• Broadcast-Regie, Studio und Ü-Wagen
• Live-Produktion, Eventtechnik und Streaming-Setups
• Kontrollräume und professionelle AV-Installationen
• Signalüberwachung mit UMD, Audio-Meter, Timecode und Signalstatus
• SDI-Signalverteilung mit Loop-Out je Eingang

• 16-Kanal 3G-SDI Multiviewer und 16×16 SDI Matrix Switcher in einem Gerät
• 16 × SD/HD/3G-SDI Eingänge mit automatischer Signalerkennung
• 16 × SDI Loop-Outs zur Weiterleitung der Eingangssignale
• 2 × SDI und 1 × HDMI Multiview-Ausgang
• 9 wählbare Multiview-Ausgabeformate von 720p bis 1080p
• 20 vordefinierte Multiview-Layouts
• SOLO-Funktion zur Vollbildanzeige einzelner Eingangssignale
• UMD, Audio-Meter, Signalstatus und Timecode-Overlay
• Bedienung über Fronttasten, Drehregler oder PC-Software
• LAN-Anschluss für Softwaresteuerung und Firmware-Updates
• RS-422 für externe Steuerung
• redundante Stromversorgung über PS-1 / PS-2 möglich
• kompaktes 1HE-Rackgerät für professionelle Videoumgebungen
