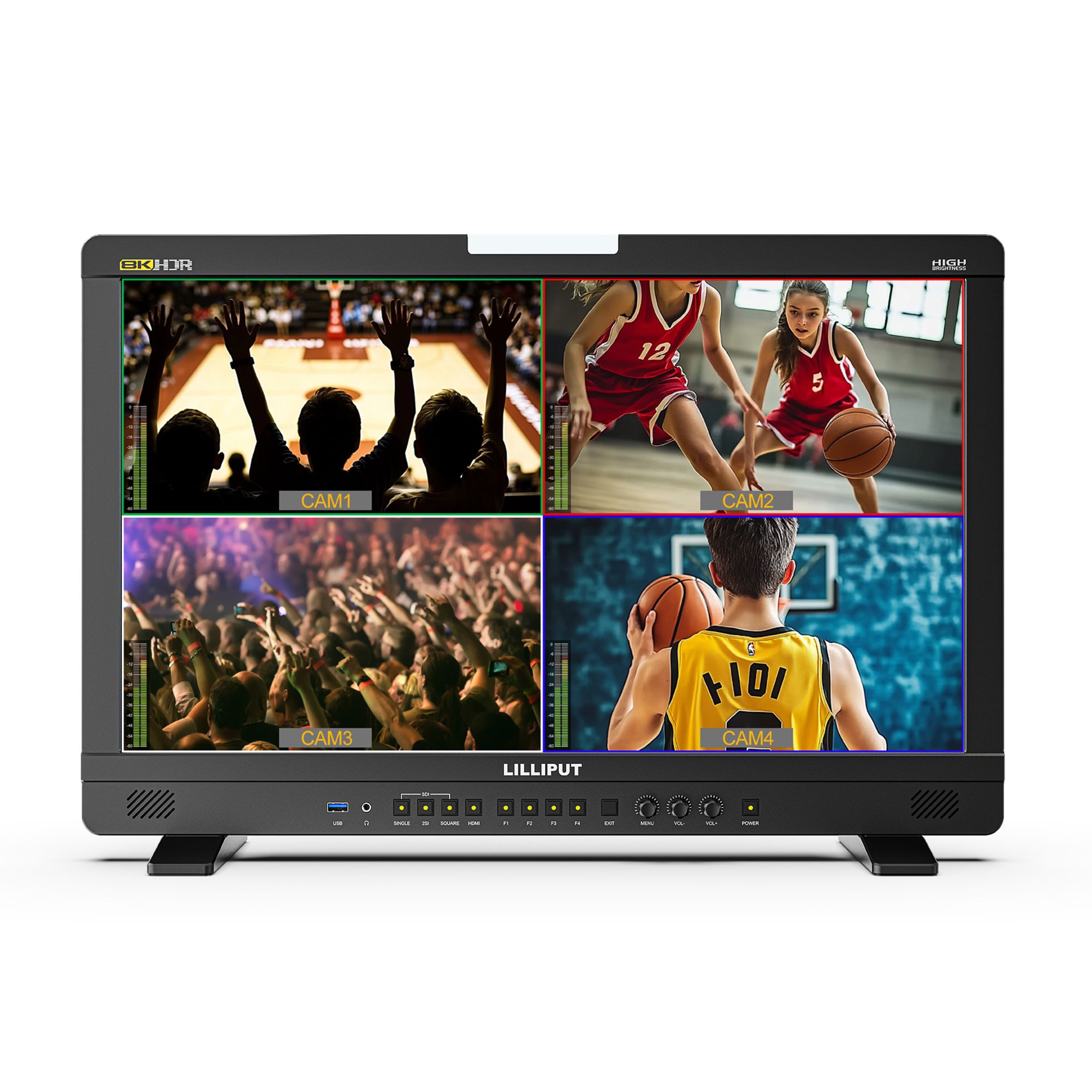

Lilliput Q23FC-8K 23.8 Zoll 12G-SDI 8K Monitor
Robuster 8K 12G-SDI 23.8 Zoll Monitor mit Flightcase
Artikelnummer: 12623 | Hersteller-Nummer: Q23-8KFC | EAN:
Der Lilliput Q23FC-8K ist ein hochmoderner, 8K fähiger 23.8 Zoll Broadcast-Monitor für Filmproduktionen, Studios und Live-Übertragungen. Mit einer Vielzahl von Eingängen, darunter 12G-SDI, 12G-SFP+, 3G-SDI, HDMI 2.0 und mehr, bietet dieser Monitor außergewöhnliche Flexibilität für unterschiedliche Broadcast-Setups.

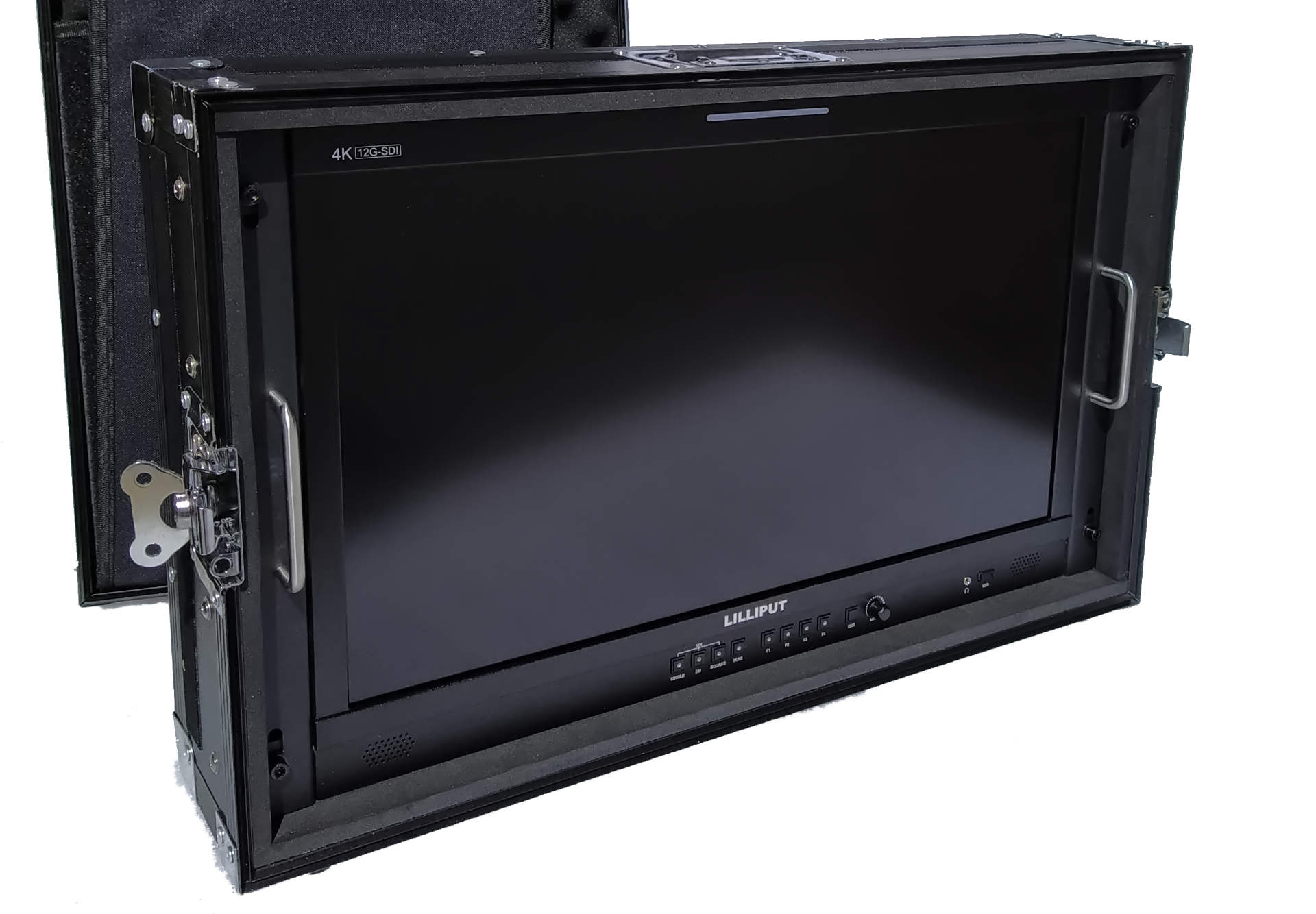

Geschützt durch das Flightcase kann dieser Monitor auch unterwegs zur Bildkontrolle eingesetzt werden. Der Blendschutz hilft auch bei starker Beleuchtung das Bild noch zu beurteilen.
Mit einer nativen 4K-Auflösung (3840 x 2160) und der Unterstützung für 8K über 12G-SDI Quadlink liefert der Lilliput Q23-8K eine beeindruckende Bildklarheit für hochauflösende Videoanwendungen. Dank der HDR-Unterstützung bietet dieser Monitor eine verbesserte Farb- und Helligkeitswiedergabe mit Unterstützung für die HDR-Formate ST.2084 300, ST.2084 1000, ST.2084 10000 und HLG.
Der Monitor unterstützt den Rec. 709 Farbraum und 3D LUTs im .cube-Format, die über einen USB-Stick hochgeladen werden können, um eine präzise Farbkalibrierung zu ermöglichen. Das IPS-Display sorgt für eine stabile Blickwinkelstabilität von 176° in beide Richtungen und garantiert eine konsistente Farb- und Bildwiedergabe aus jedem Betrachtungswinkel.
Mit 5 wählbaren Farbtemperaturen (3200K, 5500K, 6500K, 7500K, 9300K) ermöglicht der Lilliput Q23-8K eine vollständige Kontrolle über die Farbpräsentation und kann an verschiedene Beleuchtungssituationen angepasst werden.
Der Lilliput Q23FC-8K ist die ideale Wahl für Broadcast-Profis, Filmemacher und Studioaufbauten, die 8K-fähige Monitore mit hoher Bildqualität, HDR-Unterstützung und flexiblen Anschlussmöglichkeiten benötigen. Ob für Live-Übertragungen, Filmproduktionen oder Studio-Bearbeitungen - dieser Monitor bietet die notwendigen Werkzeuge, um präzise und detaillierte Ergebnisse zu erzielen.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲

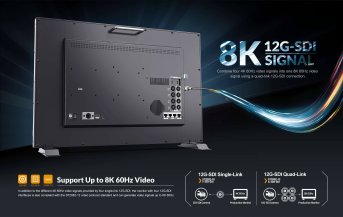

- 12G-SDI Quad-Link Unterstützung für 8K-Signalübertragung
- Native 4K-Auflösung (3840 × 2160)
- HDR-Unterstützung: ST.2084 300 / 1000 / 10000 sowie HLG
- Rec.709 Farbraum für präzise Farbwiedergabe
- Unterstützung von 3D LUTs (.cube-Format) für erweiterte Farbkalibrierung
- IPS-Panel mit 176° Blickwinkel (horizontal / vertikal)
- Maximale Helligkeit: 350 cd/m²
- Kontrastverhältnis: 1000:1
- Einstellbare Farbtemperaturen: 3200K / 5500K / 6500K / 7500K / 9300K

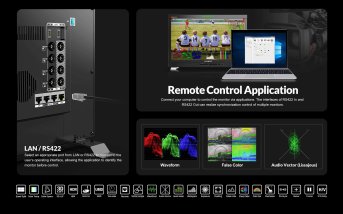

- Ethernet- und RS422-Schnittstelle zur Fernsteuerung

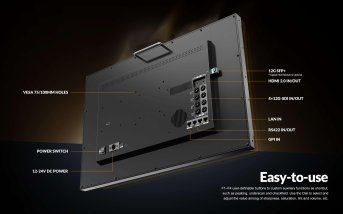

- VESA-Montage: 75 mm und 100 mm
- Vier frei belegbare Funktionstasten
- Integrierte Stereo-Lautsprecher
- 12G SFP+ Slot für Erweiterungsmodule (Modul optional)
- Lissajous-Diagramm zur Darstellung von Stereo-Audiosignalen
- Visualisierung von Phasenlage und Stereo-Balance zur Audioüberwachung
- Videoeingänge: 12G-SDI, 3G-SDI, 12G-SFP+, HDMI 2.0
- Ethernet- und RS422-Port zur Fernsteuerung
- USB-Port zum Laden von 3D-LUTs
- V-Mount-Akkuplatte für mobilen Betrieb (Akku optional)
- AC-Netzadapter für stationären Betrieb
- V-Mount-Akkuplatte für mobilen Einsatz (Akku nicht im Lieferumfang enthalten)
| Display | Panel | 23,8" |
|---|---|---|
| Physikalische Auflösung | 3840 × 2160 | |
| Seitenverhältnis | 16:9 | |
| Helligkeit | 300 cd/m² | |
| Kontrast | 1000:1 | |
| Blickwinkel | 178° / 178° (H/V) | |
| HDR | ST2084 300 / 1000 / 10000 / HLG | |
| Unterstützte Log-Formate | SLog2 / SLog3 / CLog / NLog / ArriLog / JLog / User | |
| LUT Unterstützung | 3D LUT (.cube format) | |
| Kalibrierung | Calibration to Rec.709 with optional calibration unit | |
| Video Input | SDI | 4 × 12G (8K SDI Quad-Link) |
| SFP | 1 × 12G SFP+ (optional fiber module) | |
| HDMI | 1 × HDMI 2.0 | |
| Video Loop Output | SDI | 4 × 12G (8K SDI Quad-Link) |
| HDMI | 1 × HDMI 2.0 | |
| Supported Formats | SDI | 4320p 24/25/30/50/60, 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080PsF 24/25/30, 1080i 50/60 |
| SFP | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080PsF 24/25/30, 1080i 50/60, 720p 50/60 | |
| HDMI | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080PsF 24/25/30, 1080i 50/60, 720p 50/60 | |
| Audio I/O (48kHz PCM) |
SDI | 16 ch 48kHz 24-bit |
| HDMI | 8 ch 24-bit | |
| Ear Jack | 3,5 mm | |
| Built-in Speakers | 2 | |
| Remote Control | RS422 | In / Out |
| GPI | 1 | |
| LAN | 1 | |
| Power | Eingangsspannung | DC 12–24 V |
| Leistungsaufnahme | ≤ 60 W (15 V) | |
| Kompatible Akkus | V-Lock oder Anton Bauer Mount | |
| Batteriespannung | 14,8 V nominal | |
| Environment | Betriebstemperatur | 0 °C – 50 °C |
| Lagertemperatur | -20 °C – 60 °C | |
| Other | Abmessungen (L × B × H) | 567 × 376,4 × 45,7 mm |
| Gewicht | 7,4 kg |
Welche Auflösung unterstützt der Lilliput Q23FC-8K Monitor?
Der Monitor verfügt über eine native 4K-Auflösung von 3840 x 2160 Pixeln und unterstützt 8K über 12G-SDI Quadlink-Verbindung.
Welche Eingänge bietet dieser Broadcast-Monitor?
Der Monitor ist mit 12G-SDI, 12G-SFP+, 3G-SDI und HDMI 2.0 Eingängen ausgestattet und bietet damit vielseitige Anschlussmöglichkeiten für verschiedene Broadcast-Setups.
Unterstützt der Monitor HDR-Formate?
Ja, der Monitor unterstützt mehrere HDR-Formate einschließlich ST.2084 300, ST.2084 1000, ST.2084 10000 und HLG für verbesserte Farb- und Helligkeitswiedergabe.
Welche Display-Technologie wird verwendet?
Der Monitor verwendet ein IPS-Display mit einer Blickwinkelstabilität von 176° in beide Richtungen, was eine konsistente Farb- und Bildwiedergabe aus jedem Betrachtungswinkel gewährleistet.
Kann ich 3D LUTs verwenden?
Ja, der Monitor unterstützt 3D LUTs im .cube-Format, die über einen USB-Stick hochgeladen werden können, um eine präzise Farbkalibrierung zu ermöglichen.
Welche Farbtemperaturen sind verfügbar?
Es stehen 5 wählbare Farbtemperaturen zur Verfügung: 3200K, 5500K, 6500K, 7500K und 9300K, um an verschiedene Beleuchtungssituationen angepasst werden zu können.
Welchen Farbraum unterstützt der Monitor?
Der Monitor unterstützt den Rec. 709 Farbraum, der als Standard für HDTV und viele Broadcast-Anwendungen verwendet wird.
Ist ein Flightcase im Lieferumfang enthalten?
Ja, der Monitor wird komplett mit einem Flightcase geliefert, das Schutz für den mobilen Einsatz bietet und auch bei starker Beleuchtung als Blendschutz fungiert.
Für welche Anwendungsbereiche ist dieser Monitor geeignet?
Der Monitor ist ideal für Broadcast-Profis, Filmemacher und Studioaufbauten, die 8K-fähige Monitore für Live-Übertragungen, Filmproduktionen oder Studio-Bearbeitungen benötigen.
Wie groß ist die Bildschirmdiagonale?
Der Monitor verfügt über eine Bildschirmdiagonale von 23,8 Zoll, was einer kompakten und professionellen Größe für Broadcast-Anwendungen entspricht.
