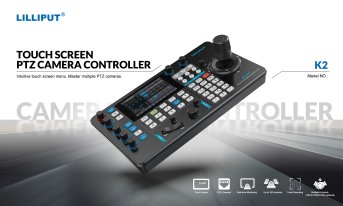

Lilliput K2 PTZ-Controller mit 5-Zoll-Touchscreen
Steuerung von bis zu 100 IP-Kameras, Kanal Aufnahme und Tally-GPIO
Artikelnummer: 12632 | Hersteller-Nummer: K2 | EAN/UPC: 6950821604212

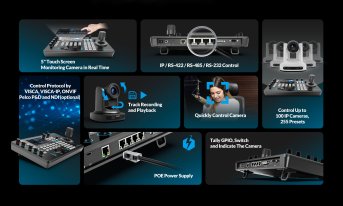

Der LILLIPUT K2-N ist ein professioneller PTZ-Kamera Controller mit integriertem 5-Zoll-Touchscreen und bereits aktivierter NDI-Unterstützung. Das System wurde für moderne IP-basierte Produktionsumgebungen entwickelt und ermöglicht die komfortable Steuerung sowie Vorschau mehrerer PTZ-Kameras direkt über den Controller.
Durch die Kombination aus klassischem 4D-Joystick, Touch-Bedienung und direkter Video-Preview eignet sich der K2-N ideal für Live-Produktionen, Streaming, Eventtechnik, Broadcast-Anwendungen und hybride Produktionsumgebungen.
Der Controller unterstützt bis zu 100 IP-Kameras sowie bis zu 255 Presets. Über Kameragruppen können komplexe Setups übersichtlich organisiert und schnell aufgerufen werden.
Im Gegensatz zum Standardmodell K2 wird der K2-N bereits inklusive NDI-Unterstützung ausgeliefert. Dadurch können NDI-fähige Kameras und Videostreams ohne zusätzliche Freischaltung direkt eingebunden und überwacht werden.

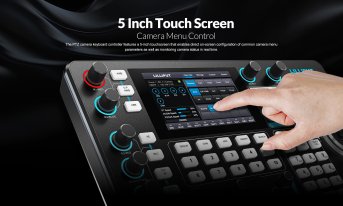

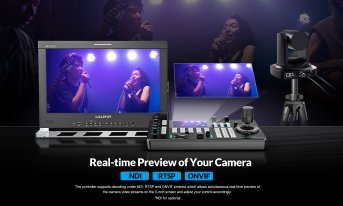

Das integrierte Display ermöglicht die Echtzeit-Vorschau von NDI-, RTSP- und ONVIF-Streams direkt auf dem Controller. Dies vereinfacht die Kamerakontrolle erheblich und reduziert den Bedarf an zusätzlichen Kontrollmonitoren.

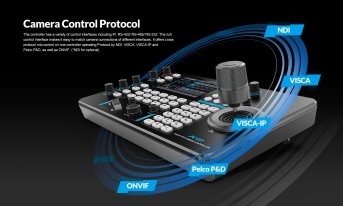

Der K2-N unterstützt zahlreiche Steuerprotokolle wie ONVIF, VISCA over IP, VISCA, PELCO-D und PELCO-P und kann sowohl über Netzwerk als auch über serielle Schnittstellen betrieben werden.
Dank RS-232, RS-422 und RS-485 ist eine problemlose Integration in bestehende PTZ- und Broadcast-Systeme möglich.
Zusätzlich stehen umfangreiche Kamerafunktionen wie Fokussteuerung, Zoomgeschwindigkeit, Weißabgleich, Belichtung und Preset-Verwaltung direkt über das Touch-Interface zur Verfügung.

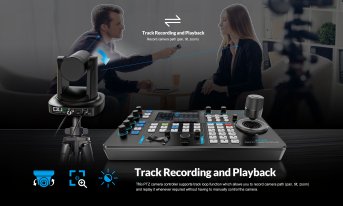

Die integrierte Track-Recording-Funktion ermöglicht das Aufzeichnen und automatische Wiederholen von Pan-, Tilt- und Zoom-Bewegungen. Wiederkehrende Kamerafahrten können dadurch präzise reproduziert werden.

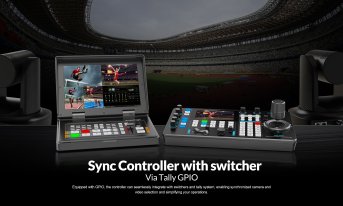

Über die GPIO-Tally-Schnittstelle lässt sich der Controller problemlos in professionelle Video- und Switcher-Systeme integrieren. Dies erleichtert koordinierte Live-Produktionen mit mehreren Kameras erheblich.
Der LILLIPUT K2-N eignet sich ideal für Streaming-Studios, Kirchen, Konferenzräume, Sportproduktionen, Konzerte und professionelle Multi-Kamera-Produktionen.

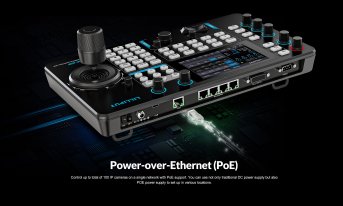

Die Stromversorgung kann flexibel über PoE oder ein externes 12V-Netzteil erfolgen. Die kompakte Bauform und die robuste Konstruktion machen den Controller sowohl für feste Installationen als auch für mobile Produktionen interessant.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Modell | LILLIPUT K2-N |
|---|---|
| Schnittstellen |

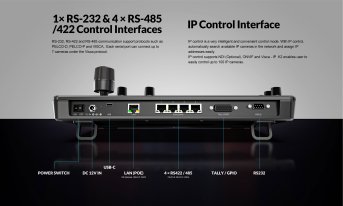

1 × RJ45 Netzwerk 1 × RS-232 4 × RS-485 / RS-422 1 × TALLY 1 × USB-C (Firmware / Upgrade) |
| IP-Steuerprotokolle | ONVIF, VISCA over IP, NDI integriert |
| Serielle Protokolle | PELCO-D, PELCO-P, VISCA |
| Serielle Baudraten | 2400 / 4800 / 9600 / 19200 / 38400 / 115200 bps |
| Netzwerk | 100M Ethernet mit PoE / PoE+ (IEEE802.3 af/at) |
| Display | 5 Zoll Touchscreen |

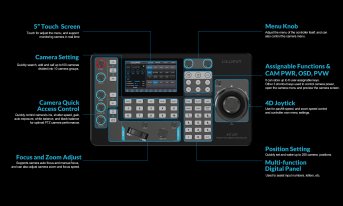

| Joystick | 4D PTZ-Joystick für Pan / Tilt / Zoom |
| Drehregler | Steuerung von Blende, Verschlusszeit, Gain, Belichtung, Weißabgleich und weiteren Kamerafunktionen |
| Kameragruppen | 10 Gruppen mit jeweils bis zu 10 Kameras |
| Kameraadressen | Bis zu 100 Kameras |
| Preset-Speicher | Bis zu 255 Presets |
| Preview-Unterstützung | NDI, RTSP und ONVIF Videovorschau |
| Stromversorgung | PoE+ oder DC 7 – 24 V |
| Leistungsaufnahme | < 8 Watt |
| Betriebstemperatur | -20 °C bis +60 °C |
| Lagertemperatur | -20 °C bis +70 °C |
| Abmessungen |
340 × 195 × 49,5 mm 340 × 195 × 110,2 mm (mit Joystick) |
| Gewicht |
Netto: ca. 1730 g Brutto: ca. 2360 g |
Fragen & Antworten▲
Wie viele Kameras können gleichzeitig mit dem Lilliput K2 gesteuert werden?
Der K2 unterstützt die Steuerung von bis zu 100 IP-Kameras über ein einziges Netzwerk. Kameras lassen sich dabei in Gruppen von je bis zu 10 Geräten organisieren, was die Verwaltung auch komplexer Setups übersichtlich hält.
Welche Steuerprotokolle werden unterstützt?
Für IP-Verbindungen werden ONVIF, VISCA-IP und optional NDI unterstützt. Über serielle Schnittstellen stehen RS-232, RS-422 und RS-485 mit den Protokollen PELCO-D, PELCO-P und VISCA zur Verfügung. Damit lassen sich Kameras verschiedener Hersteller in einer gemeinsamen Umgebung betreiben.
Wie viele Presets können gespeichert werden?
Es lassen sich bis zu 255 Presets speichern und abrufen. Das ermöglicht die präzise Wiederkehr zu vordefinierten Kamerapositionen, was in Produktionsumgebungen mit wiederkehrenden Einstellungen erhebliche Zeit spart.
Wird Power over Ethernet unterstützt und welche Vorteile bringt das?
Ja, der K2 unterstützt PoE. Dadurch können angeschlossene IP-Kameras über die Netzwerkverkabelung mit Strom versorgt werden, was den Aufwand für separate Stromzuleitungen reduziert und eine flexiblere Positionierung der Kameras ermöglicht.
Kann ich den Kamera-Videostream direkt auf dem Controller sehen?
Ja, das integrierte 5-Zoll-Touchscreen-Display zeigt Echtzeit-Videovorschauen der angeschlossenen Kameras an. Unterstützt werden die Protokolle RTSP, ONVIF sowie optional NDI. Ein zusätzlicher externer Monitor ist für die Grundbedienung nicht erforderlich.
Was versteht man unter der Kameragruppen-Funktion?
Die Kameragruppen-Funktion erlaubt es, bis zu 10 Kameras in einer Gruppe zusammenzufassen. Bei Installationen mit vielen Kameras lassen sich so logisch zusammengehörige Geräte gebündelt verwalten und schneller auswählen, ohne durch eine lange Gesamtliste navigieren zu müssen.
Was ist Track Recording und wofür wird es eingesetzt?
Track Recording bezeichnet die Funktion, Kamerabewegungsabläufe aufzuzeichnen und automatisch wiederzugeben. Damit lassen sich wiederkehrende Schwenk- und Neigungsbewegungen automatisieren, ohne dass der Operator bei jeder Aufzeichnung manuell eingreifen muss.
Was leistet die Tally-GPIO-Integration?
Über die Tally-GPIO-Schnittstelle kann der K2 in Produktionssysteme eingebunden werden, die Tally-Signale senden oder empfangen. Kameras können so eine visuelle Rückmeldung erhalten, ob sie gerade auf Sendung sind, was die Koordination in Live-Produktionsumgebungen unterstützt.
Ist NDI im Lieferumfang enthalten oder muss es separat freigeschaltet werden?
NDI-Unterstützung ist als optionale Funktion ausgewiesen. Ob eine gesonderte Lizenzierung oder ein Hardwaremodul erforderlich ist, sollte vor dem Kauf beim Anbieter geklärt werden. Das NDI Modell trägt die Bezeichnung K2-N.
Für welche Produktionsumgebungen eignet sich der K2 besonders?
Durch die Unterstützung von bis zu 100 Kameras, zahlreichen Steuerprotokollen und der Tally-Integration eignet sich der K2 vor allem für Fernseh- und Livestream-Produktionen, Konferenzräume, Bildungseinrichtungen sowie Gotteshäuser, in denen mehrere PTZ-Kameras zentral gesteuert werden sollen.
Lassen sich Kameras verschiedener Hersteller gemeinsam betreiben?
Ja, da der K2 offene Standards wie ONVIF, VISCA und PELCO-D sowie PELCO-P unterstützt, können Kameras unterschiedlicher Hersteller parallel in einem Setup betrieben werden, sofern diese Protokolle von den jeweiligen Kameras unterstützt werden.
Wie ist das Gerät ergonomisch gestaltet?
Der K2 verfügt über eine angewinkelte Halterung für das 5-Zoll-Display, die einen komfortablen Betrachtungswinkel im Betrieb gewährleistet. Traditionelle physische Bedienelemente sind mit dem Touch-Interface kombiniert, sodass häufig genutzte Funktionen schnell erreichbar sind.
Über welche Schnittstellen wird der K2 in ein bestehendes Netzwerk eingebunden?
Die Einbindung erfolgt über eine Netzwerkschnittstelle mit PoE-Unterstützung für IP-Kameras sowie über die seriellen Schnittstellen RS-232, RS-422 und RS-485 für Kameras mit analoger Steuerung. Damit ist der K2 sowohl in modernen IP-Infrastrukturen als auch in bestehenden Anlagen mit serieller Verkabelung einsetzbar.
