Lilliput H7S – 7 Zoll HDR Monitor mit 1800 Nits
HDMI & 3G-SDI Videomonitor für Kamera-Monitoring
Artikelnummer: 12291 | Hersteller-Nummer: H7S | EAN/UPC: 6950821601792

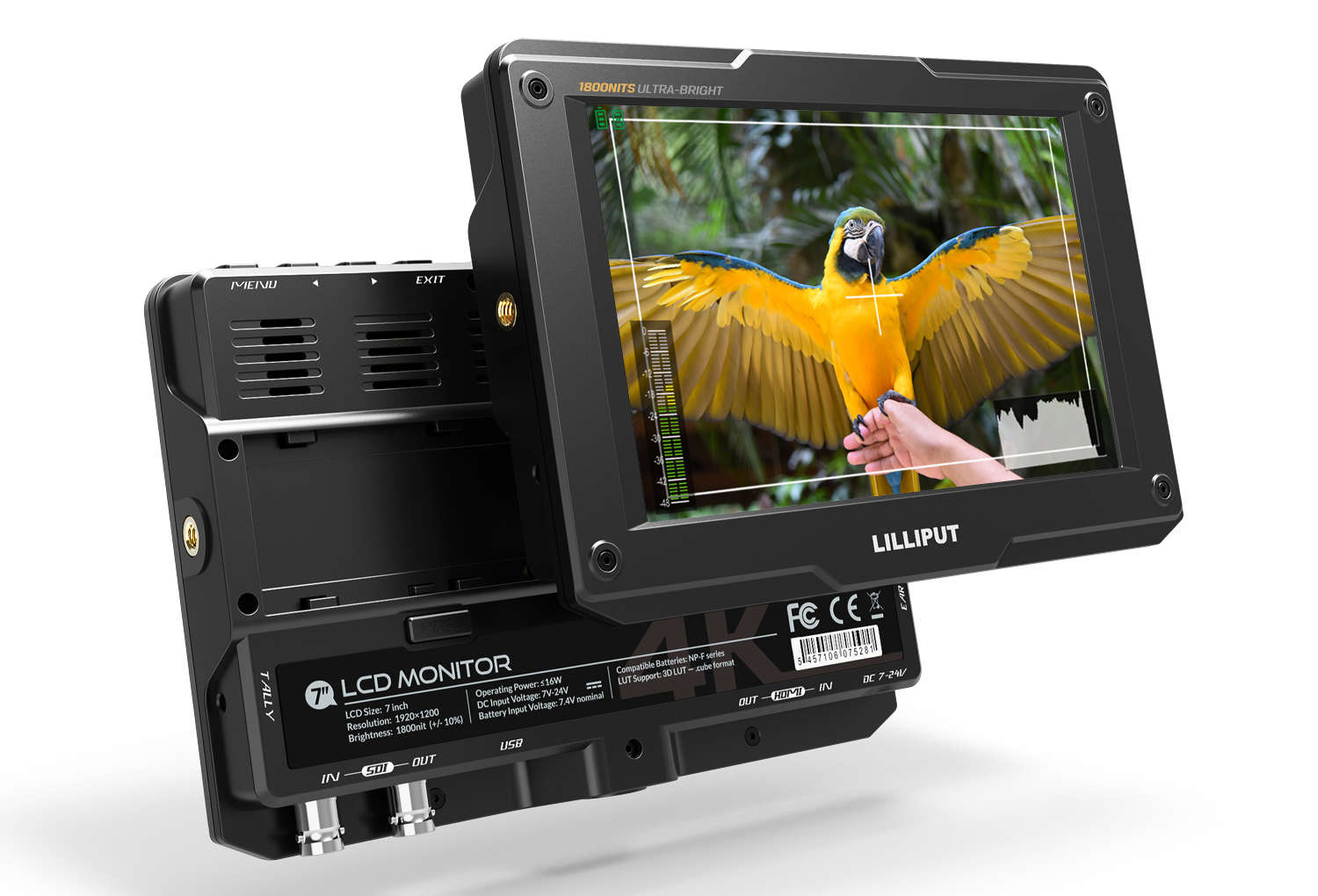

Der Lilliput H7S ist ein professioneller HDR LCD-Videomonitor mit hochauflösender WUXGA-Auflösung (1920 x 1200 Pixel). Ausgestattet mit HDMI- sowie 3G-SDI-Ein- und Ausgängen bietet der Monitor vielseitige Anschlussmöglichkeiten für Kamera-Monitoring, Videoproduktion und mobile Einsätze.
Die HDMI-Schnittstelle nach HDMI 1.4b Standard unterstützt 4K-Signale bis 3840 x 2160 Pixel bei 25/30 Hz. Dank kompakter Bauweise und robuster Konstruktion eignet sich der H7S ideal für DSLR-, System-, Cinema- und Broadcast-Kameras.
- 1800 Nits Helligkeit – sehr gute Ablesbarkeit auch im Außenbereich ohne zusätzlichen Blendschutz

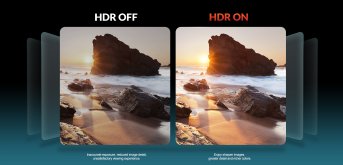

- HDR-Unterstützung für verbesserte Bilddarstellung
- 3D LUT .cube Unterstützung mit Upload eigener LUT-Dateien
- Peaking-Funktion zur präzisen Schärfekontrolle
- Histogramm zur Belichtungsanalyse
- False Color Funktion zur schnellen Belichtungskontrolle
- Pixel-Zoom für pixelgenaue Darstellung von 4K-Signalen
- Leichtes und stabiles Gehäuse für Kamera-, Rig- oder Blitzschuhmontage
4K-Signale werden hochwertig auf das integrierte Full-HD-Panel skaliert. Über die Pixel-Zoom-Funktion kann jedes einzelne Pixel des Eingangssignals dargestellt werden, was präzises Fokussieren deutlich erleichtert.

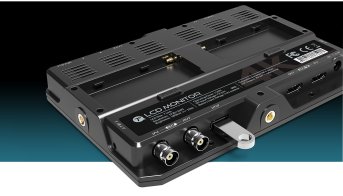

- 1 x HDMI Ein- / Ausgang (HDMI 1.4b bis 4K 25/30 Hz)

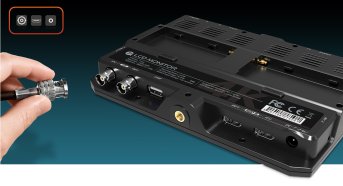

- 1 x SDI Ein- / Ausgang (3G-SDI bis Full HD 50/60 Hz)
- 1 x Kopfhöreranschluss 3,5 mm Stereo-Klinke
- Neuer Gelenkkopf
- Mini-HDMI (Typ C) auf HDMI (Typ A) Kabel
- Tally-Kabel
- Transporttasche
- Bedienungsanleitung in englischer Sprache
- Keine Akkus enthalten
- Kein Netzteil im Lieferumfang enthalten
- Passendes Netzteil optional erhältlich
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
Technische Daten
| Anzeige | Größe | 7" |
|---|---|---|
| Auflösung | 1920 × 1200 | |
| Helligkeit | 1800 cd/m² (±10 % in der Mitte) | |
| Seitenverhältnis | 16:10 | |
| Kontrast | 1200:1 | |
| Betrachtungswinkel | 160° / 160° (H/V) | |
| Videoeingang | SDI | 1 × 3G-SDI |
| HDMI | 1 × HDMI 1.4 | |
| Video-Loop-Ausgang | SDI | 1 × 3G-SDI |
| HDMI | 1 × HDMI 1.4 | |
| Unterstützte Ein-/Ausgabeformate | SDI | 720p 50/60, 1080i 50/60, 1080pSF 24/25/30, 1080p 24/25/30/50/60 |
| HDMI | 720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60, 2160p 24/25/30 | |
| Audio In/Out | SDI | 12ch 48kHz 24-bit |
| HDMI | 2ch 24-bit | |
| Kopfhöreranschluss | 3,5 mm – 2 Kanäle 48 kHz 24-bit | |
| Eingebauter Lautsprecher | 1 | |
| Leistung | Betriebsleistung | ≤ 15 W |
| DC Eingang | DC 7–24 V | |

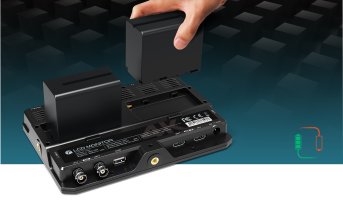

| Kompatible Batterien | NP-F Serie | |
| Eingangsspannung (Batterie) | 7,2 V nominal | |
| Umgebung | Temperatur | Betrieb: 0 °C – 50 °C Lagerung: -10 °C – 60 °C |
| Andere | Abmessungen (L × B × T) | 225 × 155 × 23 mm |
| Gewicht | 535 g |
Fragen & Antworten▲
Welche Auflösung unterstützt der Monitor maximal?
Der Monitor unterstützt 4K-Signale bis 3840x2160 bei 25/30 Hz über HDMI 1.4b. Das native Panel hat eine WUXGA-Auflösung von 1920x1200 Pixeln, auf die 4K-Bilder skaliert werden.
Ist der Monitor für den Außeneinsatz geeignet?
Ja, mit einer außergewöhnlich hohen Helligkeit von 1800 Nits kann der Monitor auch bei Tageslicht im Außenbereich ohne Blendschutz betrachtet werden.

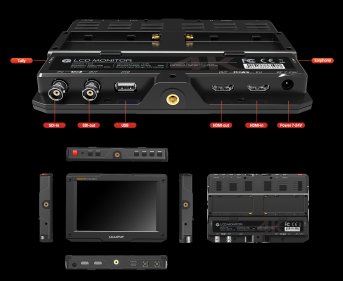

Welche Anschlüsse sind vorhanden?
Der Monitor verfügt über einen HDMI Ein-/Ausgang (HDMI 1.4b), einen 3G-SDI Ein-/Ausgang für Full-HD bis 50/60 Hz, einen 3,5 mm Kopfhöreranschluss und eine DC-Buchse für die Stromversorgung.

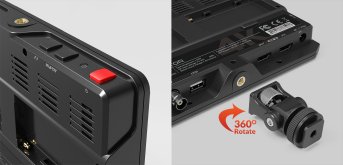

Wie kann der Monitor an der Kamera befestigt werden?
Der Monitor kann dank seines geringen Gewichts und hochwertigen Gehäuses problemlos am Blitzschuh der Kamera montiert werden. Zusätzlich sind zwei 1/4 Zoll Gewinde für vertikale oder horizontale Montage vorhanden.
Welche professionellen Funktionen bietet der Monitor?

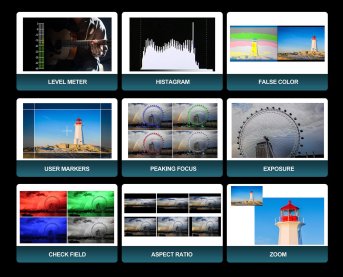

Der Monitor bietet Peaking, Histogram, False Color, Exposure/Zebra-Funktion, Pixel-to-Pixel-Darstellung und Bildspiegelung. Zusätzlich unterstützt er 3D LUT .cube-Funktionen mit Upload-Möglichkeit.
Wie funktioniert die Pixel-Zoom-Funktion?
Mit der Pixel-Zoom-Funktion kann jedes einzelne Pixel des 4K-Signals auf dem Panel dargestellt werden. Dies ermöglicht ein präzises Scharfstellen des 4K-Bildes.
Welche Stromversorgung benötigt der Monitor?
Der Monitor benötigt eine Gleichspannung von 7-24V über eine 5,5/2,1 mm DC-Hohlbuchse. Er kann mit einem 12V-Netzteil oder einem kompatiblen Akku betrieben werden.
Welche Panel-Technologie wird verwendet?
Der Monitor verwendet ein IPS-Panel mit LED-Backlight, das einen Betrachtungswinkel von 170° horizontal und vertikal sowie ein Kontrastverhältnis von 1000:1 bietet.
Ist Audio-Monitoring möglich?
Ja, der Monitor verfügt über einen eingebauten Lautsprecher, eine Audio-Pegelanzeige und einen 3,5 mm Kopfhöreranschluss für professionelles Audio-Monitoring.
Welche Videoformate werden unterstützt?
Der Monitor unterstützt sowohl PAL- als auch NTSC-Farbsysteme. Das 16:10-Panel kann Video im 16:9-Format optimal darstellen.
