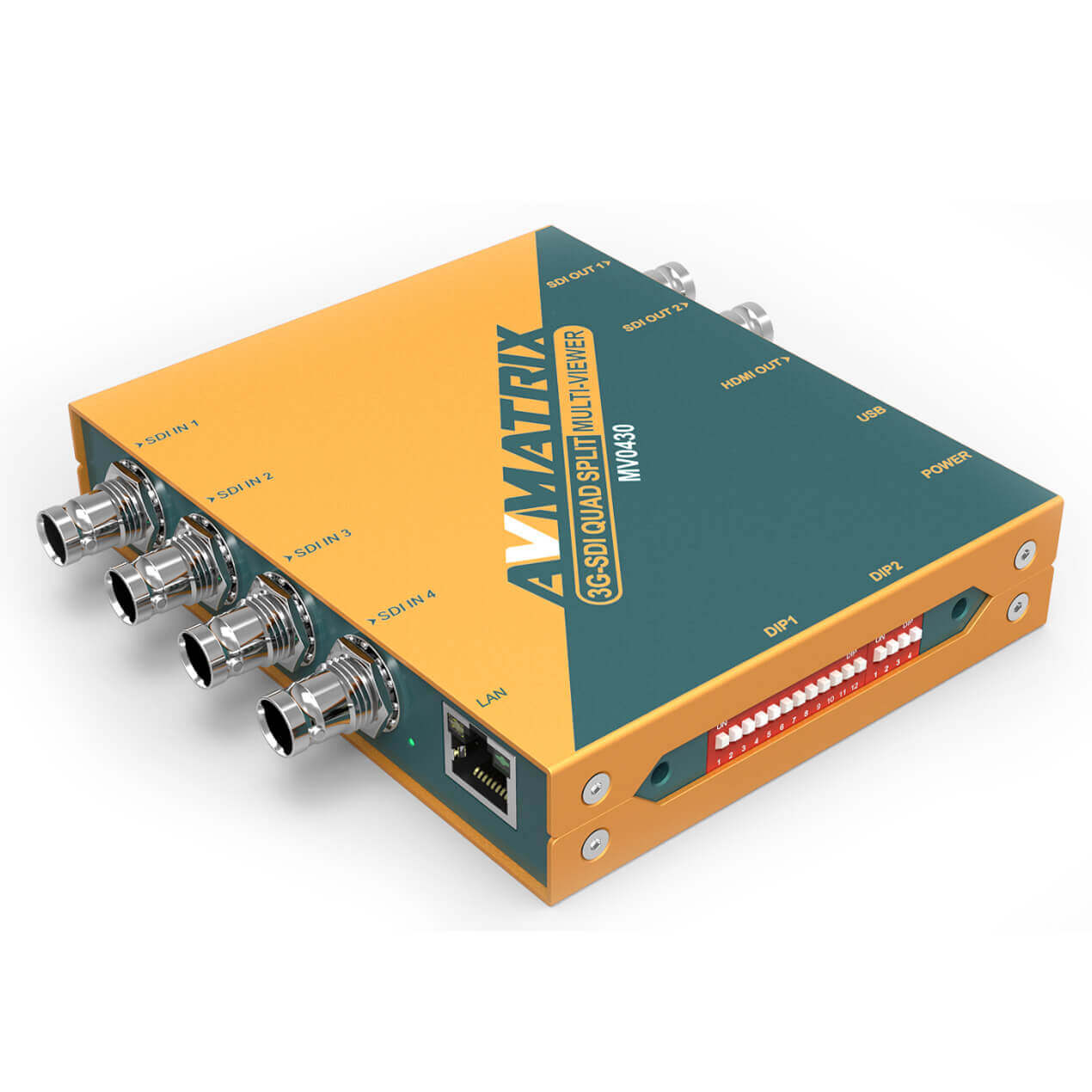

AVMATRIX MV0430 3G-SDI QUAD SPLIT Multiviewer
Multiviewer kann 4 SDI-Quellen auf bis zu 2xSDI und 1xHDMI anzeigen
Artikelnummer: 12030 | Hersteller-Nummer: MV0430 | EAN: 6971118000067
für bis zu 4 SD/HD/3G-SD Videoquellen und Ausgabe auf bis zu 2 SDI Monitoren oder einem HDMI Monitor.
Der AVMATRIX MV0430 3G-SDI QUAD SPLIT Multiviewer kann bis zu 4 SDI Eingangssignale auf 2 SDI Monitore und einem HDMI Monitor darstellen.
Die Konfiguration wird durch Dip Schalter oder PC Software vorgenommen.

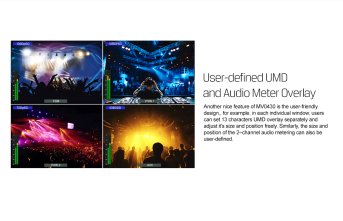

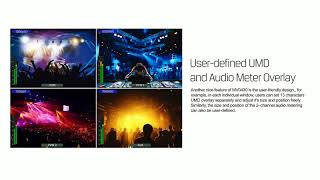

Viele vorgefertigte Ansichten der Ausgabe können gewählt werden.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Anschlüsse | SDI Video Eingang | SD/HD/3G-SDI (75Ω) × 4 |
|---|---|---|
| SDI Video Ausgang | SD/HD/3G-SDI (75Ω) × 2 | |
| HDMI Video Ausgang | HDMI Typ A × 1 | |
| Standard | SDI Eingangs-Formate | 1080p 60/59,94/50/30/29,97/25/24/23,98 1080PsF 30/29,97/25/24/23,98 1080i 60/59,94/50 720p 60/59,94/50/30/29,97/25/24/23,98 625i 50 PAL 525i 59,94 NTSC |

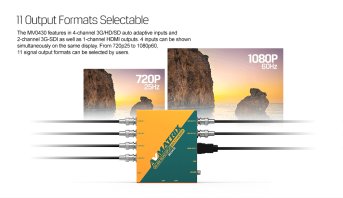

| SDI & HDMI Ausgangs-Formate | 1080p 60/50/30/25/24 1080i 60/50 720p 60/50/30/25 | |
| SDI Video-Standard | SD / HD / 3G-SDI | |
| SDI Normen | SMPTE 292M / SMPTE 259M / SMPTE 424M | |
| SDI & HDMI Farbraum | YUV oder RGB (Eingang), YUV (Ausgang) | |
| SDI Auto-Umschaltung | Automatische Erkennung von SD, HD und 3G-SDI | |
| Bedienung | DIP-Schalter | Konfiguration |
| LAN-Port | Konfiguration und Firmware-Updates | |
| USB-Port | USB-Tastatur | |
| Abmessungen | Maße (L × B × H) | 125,5 × 104 × 24,5 mm |
| Gewicht | 465 g | |
| Stromversorgung | Netzanschluss | Verriegelbarer Schraub-Steckverbinder |
| Leistungsaufnahme | 6 W | |
| Spannungsbereich | DC 6–24 V | |
| Umgebung | Betriebstemperatur | -20 °C bis +60 °C (HDMI-Ausgang: 0 °C bis +60 °C) |
| Lagertemperatur | -30 °C bis +70 °C | |
| Relative Luftfeuchtigkeit | 0 % – 90 %, nicht kondensierend | |
| Garantie | Garantie | 3 Jahre eingeschränkte Herstellergarantie |
Fragen & Antworten▲
Wie viele SDI-Eingänge unterstützt das Gerät?
Das Gerät verfügt über 4 SDI-Eingänge, die SD/HD/3G-SDI Signale mit 75Ω Impedanz verarbeiten können.
Welche Ausgänge stehen zur Verfügung?
Der Multiviewer bietet 2 SDI-Ausgänge und 1 HDMI-Ausgang (Typ A) zur gleichzeitigen Anzeige der Eingangssignale.
Wie wird das Gerät konfiguriert?
Die Konfiguration erfolgt über DIP-Schalter am Gerät oder per PC-Software über den LAN-Port. Es stehen viele vorgefertigte Ansichten zur Auswahl.
Welche SDI-Formate werden am Eingang unterstützt?
Unterstützt werden 1080p, 1080PsF, 1080i, 720p in verschiedenen Bildwiederholraten sowie 625i PAL und 525i NTSC gemäß den Standards SMPTE 292M, 259M und 424M.
Wie groß sind die Abmessungen des Geräts?
Die Abmessungen betragen 125,5 × 104 × 24,5 mm bei einem Gewicht von 465 g, was eine kompakte Installation ermöglicht.
Welche Stromversorgung benötigt das Gerät?
Das Gerät arbeitet mit DC 6-24 V über einen verriegelbaren Schraub-Steckverbinder und hat einen Leistungsaufnahme von nur 6 W.
Erkennt das Gerät verschiedene SDI-Standards automatisch?
Ja, das Gerät verfügt über eine automatische Erkennung und Umschaltung zwischen SD, HD und 3G-SDI Formaten.
In welchem Temperaturbereich kann das Gerät betrieben werden?
Der Betriebstemperaturbereich liegt bei -20°C bis +60°C, wobei der HDMI-Ausgang einen Bereich von 0°C bis +60°C benötigt.
Welche Farbräume werden unterstützt?
Am Eingang werden YUV oder RGB Farbräume unterstützt, während am Ausgang YUV Farbraum verwendet wird.
Kann eine USB-Tastatur angeschlossen werden?
Ja, das Gerät verfügt über einen USB-Port für den Anschluss einer USB-Tastatur zur Bedienung.
Wie lange ist die Herstellergarantie?
Das Gerät wird mit einer 3-jährigen eingeschränkten Herstellergarantie geliefert.
Dokumente, Dateien, Links▲
avmatrix-mv0430-4ch multiviewer api guide _ver1.0 20180704.pdf
avmatrix ethernet control_mv0430_v1.0.2.0_20180116.zipProduktsicherheit (GPSR)▲
