NovaStar MFN300-B Multifunktionsbox extern
Steuer- und Schnittstelleneinheit für LED-Walls
Artikelnummer: 10723 | Hersteller-Nummer: MFN300-B

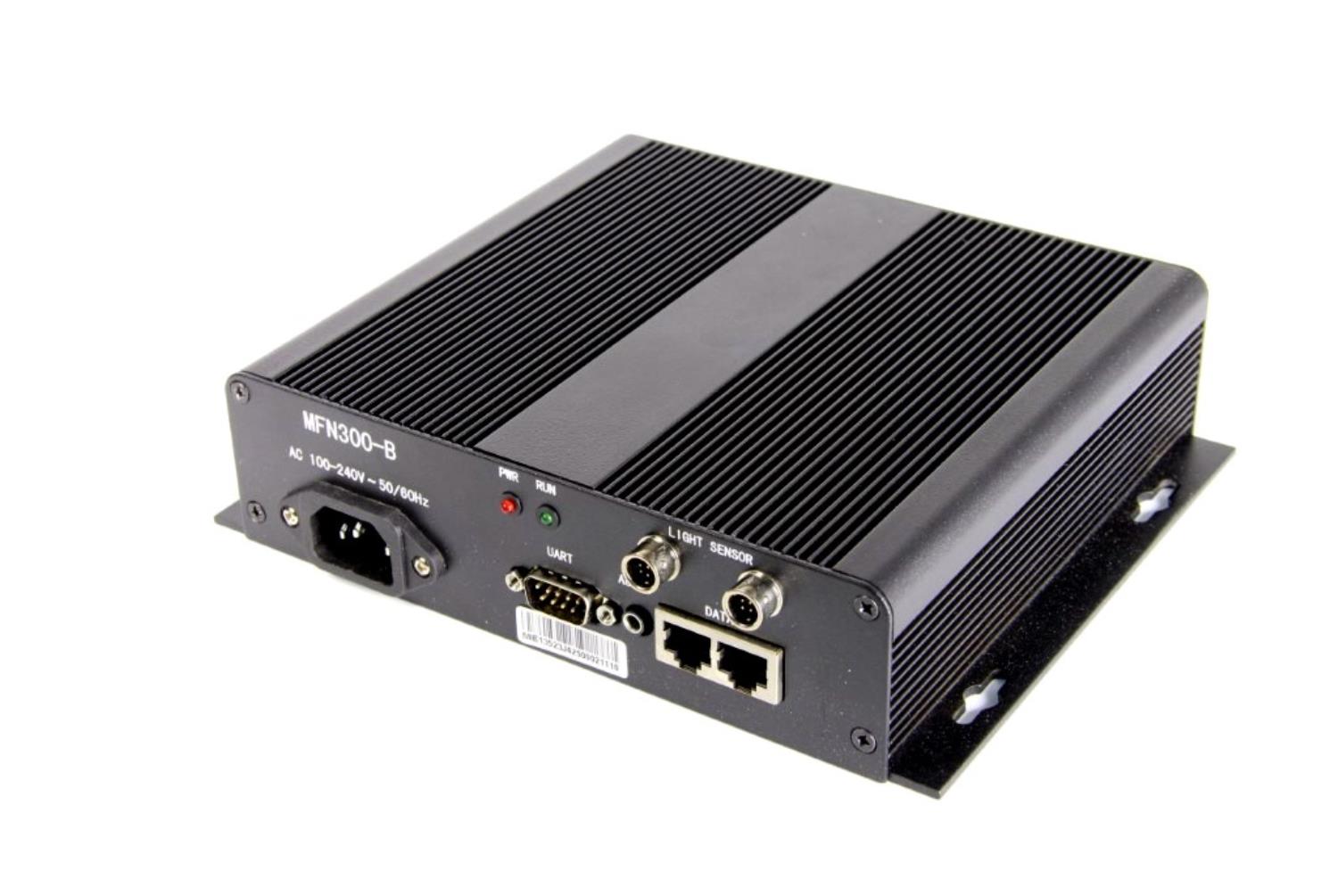

Die NovaStar MFN300-B ist eine externe Multifunktionsbox zur Erweiterung von LED-Display-Systemen um Steuer-, Sensor- und Schaltfunktionen. Im Gegensatz zur internen MFN300 Karte bietet die MFN300-B ein robustes Aluminiumgehäuse und ist damit ideal für den direkten Einsatz in Installationen, Verteilerschränken und technischen Umgebungen geeignet.
Die MFN300-B ermöglicht die Integration von Lichtsensoren, Relaissteuerungen und serieller Kommunikation und erweitert bestehende NovaStar Systeme um wichtige Automationsfunktionen. Besonders bei Outdoor-Installationen oder komplexen LED-Projekten sorgt sie für eine zuverlässige und praxisgerechte Systemerweiterung.
Durch das geschlossene Gehäuse eignet sich die MFN300-B besonders für Installationen, bei denen eine offene Platine nicht eingesetzt werden kann oder zusätzlicher Schutz erforderlich ist.
- Externes Aluminiumgehäuse für erhöhte Robustheit
- Ideal für Schaltschränke und feste Installationen
- Direkter Einsatz ohne zusätzliche Montage der Platine
- Zuverlässiger Betrieb in professionellen Umgebungen
- Automatische Helligkeitssteuerung über Lichtsensoren
- Relaissteuerung für externe Geräte
- Integration in Steuerungssysteme über RS232
- Flexible Einbindung in NovaStar LED-Systeme
- NovaStar MFN300-B Multifunktionsbox
- Netzkabel
- UART-Kabel (seriell)
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Produkt | NovaStar MFN300-B Multifunktionsbox |
|---|---|
| Gehäuse | Externes Aluminiumgehäuse |
| Abmessungen | ca. 204 × 185 × 50 mm |
| Gewicht | ca. 1,16 kg |
| Spannungsversorgung | Externes Netzteil / Netzkabel (im Lieferumfang) |
| Netzwerk | 2 × Ethernet (RJ45) |
| Serielle Schnittstelle | UART / RS232 (inkl. Kabel) |
| Sensoranschlüsse | 2 × Sensoranschlüsse (z. B. Lichtsensor) |
| Relaisausgänge | 8 × Relais (3A / 250V AC oder 3A / 30V DC) |
| Audio | Audioausgang vorhanden |
| Funktion | Helligkeitssteuerung, Relaissteuerung, Systemintegration |
| Einsatzbereich | LED-Walls, Digital Signage, Outdoor Installationen |
| Montage | Standalone / Schaltschrank / Technikrack |
Fragen & Antworten▲
Was ist die NovaStar MFN300-B und wofür wird sie eingesetzt?
Die NovaStar MFN300-B ist eine externe Multifunktionsbox, die LED-Display-Systeme um Steuer-, Sensor- und Schaltfunktionen erweitert. Sie wird typischerweise in professionellen LED-Installationen eingesetzt, um Automationsfunktionen wie Helligkeitssteuerung, Relaissteuerung und serielle Kommunikation zu integrieren.
Was unterscheidet die MFN300-B von der internen MFN300 Karte?
Im Gegensatz zur internen MFN300 Karte verfügt die MFN300-B über ein robustes externes Aluminiumgehäuse. Dadurch lässt sie sich direkt in Schaltschränken und technischen Umgebungen einsetzen, ohne dass die Platine offen verbaut werden muss.
Welche Gehäuseart hat die MFN300-B und welchen Schutz bietet sie?
Die MFN300-B besitzt ein geschlossenes externes Aluminiumgehäuse. Dieses schützt die interne Elektronik in Installationsumgebungen, in denen eine offene Platine nicht eingesetzt werden kann oder zusätzlicher mechanischer Schutz erforderlich ist.
Wie viele Relaisausgänge stehen zur Verfügung und welche Leistung schalten sie?
Die MFN300-B verfügt über 8 Relaisausgänge, die jeweils für eine Strombelastung von 3 A ausgelegt sind. Damit lassen sich externe Geräte zuverlässig schalten und in das Steuerungssystem einbinden.
Welche Netzwerkschnittstellen sind vorhanden?
Die MFN300-B ist mit 2 Ethernet-Anschlüssen im RJ45-Format ausgestattet. Über diese Anschlüsse kann die Box in bestehende Netzwerkinfrastrukturen und NovaStar LED-Systeme eingebunden werden.
Welche serielle Schnittstelle unterstützt die MFN300-B?
Die MFN300-B unterstützt eine UART- bzw. RS232-Schnittstelle. Ein entsprechendes UART-Kabel ist im Lieferumfang enthalten, sodass die Einbindung in Steuerungssysteme direkt nach dem Auspacken möglich ist.
Wie funktioniert die automatische Helligkeitssteuerung?
Über die zwei Sensoranschlüsse der MFN300-B können Lichtsensoren angeschlossen werden. Diese erfassen die Umgebungshelligkeit und ermöglichen eine automatische Anpassung der LED-Display-Helligkeit an die jeweiligen Lichtverhältnisse.
Wie viele Sensoranschlüsse stehen zur Verfügung?
Die MFN300-B bietet 2 Sensoranschlüsse, an die beispielsweise Lichtsensoren angeschlossen werden können. Diese ermöglichen die sensorbasierte Automatisierung des angeschlossenen LED-Display-Systems.
Welche Abmessungen und welches Gewicht hat die MFN300-B?
Die MFN300-B hat Abmessungen von ca. 204 × 185 × 50 mm und ein Gewicht von ca. 1,16 kg. Damit ist sie kompakt genug für den Einbau in Verteilerschränke und technische Installationen.
Wie wird die MFN300-B mit Strom versorgt?
Die Stromversorgung erfolgt über ein externes Netzteil. Ein passendes Netzkabel ist im Lieferumfang enthalten, sodass die Box unmittelbar in Betrieb genommen werden kann.
Was ist im Lieferumfang der MFN300-B enthalten?
Im Lieferumfang sind die MFN300-B Multifunktionsbox selbst, ein Netzkabel sowie ein UART-Kabel für die serielle Kommunikation enthalten. Zusätzliches Zubehör wie Lichtsensoren ist nicht Bestandteil des Lieferumfangs.
Ist die MFN300-B für Outdoor-Installationen geeignet?
Die MFN300-B eignet sich aufgrund ihres robusten Aluminiumgehäuses besonders für den Einsatz in anspruchsvollen Umgebungen, darunter auch Outdoor-Installationen. Das geschlossene Gehäuse bietet dabei zusätzlichen Schutz gegenüber einer offenen Platinenlösung.
Mit welchen NovaStar Systemen ist die MFN300-B kompatibel?
Die MFN300-B ist für die flexible Einbindung in NovaStar LED-Systeme konzipiert. Sie erweitert bestehende Installationen um Steuer- und Automationsfunktionen. Für spezifische Kompatibilitätsangaben empfiehlt sich ein Abgleich mit der jeweiligen NovaStar Systemdokumentation.
