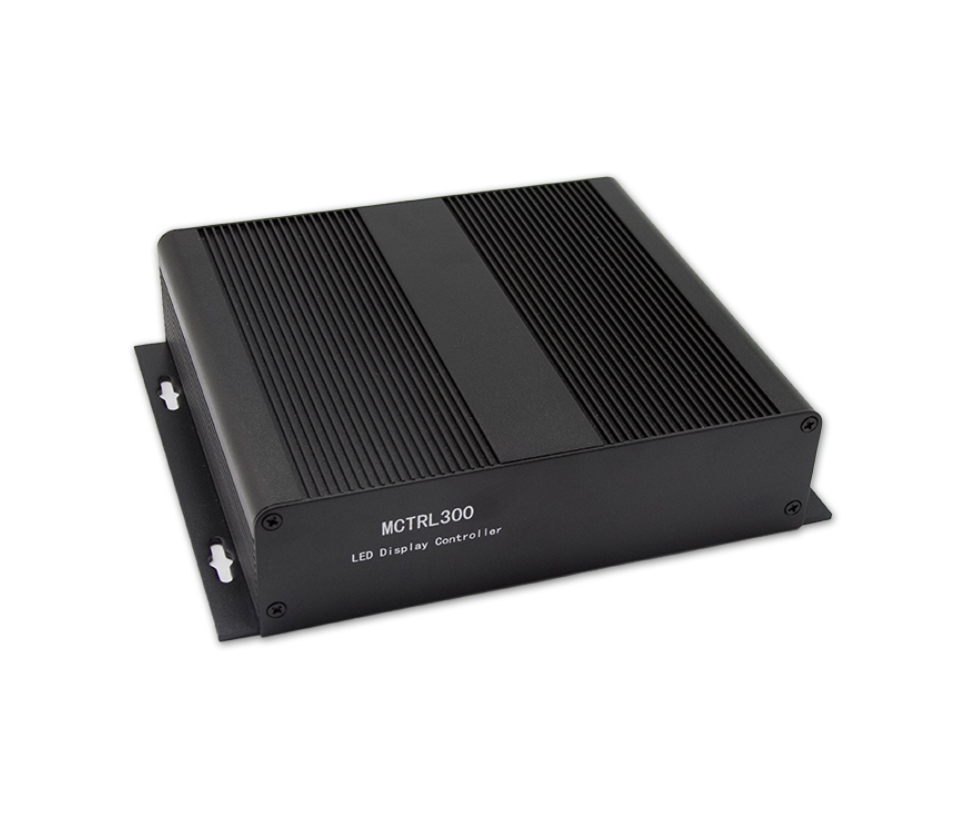

NovaStar MCTRL300 LED Display Controller
DVI-Eingang, 2× Gigabit-Ethernet, Lichtsensor
Artikelnummer: 11043 | Hersteller-Nummer: MCTRL300
Der NovaStar MCTRL300 ist ein kompakter LED Display Controller für professionelle NovaStar LED-Wände und gehört zu den bewährten Standard-Steuerboxen für kleinere bis mittlere LED-Installationen. Technisch basiert der Controller auf den Eigenschaften der NovaStar MSD300 Sending Card, wird jedoch als eigenständiges Gerät im externen Gehäuse mit integriertem Netzteil geliefert.
Der MCTRL300 verfügt über einen Single-Link DVI Eingang, einen Audio Eingang sowie zwei Gigabit-Ethernet-Ausgänge zur Ansteuerung kompatibler NovaStar Empfangskarten. Ein einzelner Controller unterstützt Eingangssignale bis 1920 × 1200 bei 60 Hz. Die maximale Last beträgt bis zu 650.000 Pixel pro Ethernet-Port, wodurch sich der Controller besonders für überschaubare LED-Wände, Festinstallationen, mobile Anwendungen und Eventtechnik eignet.
Für höhere Auflösungen oder die gemeinsame Steuerung mehrerer Controller können mehrere MCTRL300 Geräte über die UART IN/OUT Schnittstellen kaskadiert werden. Dadurch lässt sich der Controller flexibel in größere LED-Wand-Systeme integrieren. Die Verbindung zum PC erfolgt über den USB Type-B Anschluss, die Konfiguration wird typischerweise über die NovaStar Software vorgenommen.
Über den Lichtsensor-Anschluss kann ein kompatibler NovaStar Lichtsensor, zum Beispiel NS048, angeschlossen werden. Damit lässt sich die Umgebungshelligkeit erfassen und die Helligkeit der LED-Wand automatisch anpassen. Dies ist besonders hilfreich bei wechselnden Lichtverhältnissen, etwa in Veranstaltungsräumen, Schaufenstern, Sportstätten oder bei mobilen LED-Anwendungen.
- Steuerung kleiner bis mittlerer NovaStar LED-Wände
- Festinstallationen, Events, Bühnen- und Messebau
- LED-Videowände mit DVI-Zuspielung
- Kaskadierte Systeme mit mehreren MCTRL300 Controllern
- Installationen mit automatischer Helligkeitsanpassung per Lichtsensor
- Externe Steuerbox mit integriertem Netzteil
- Technisch vergleichbar mit der NovaStar MSD300 Sending Card
- 1 × DVI Eingang für Videosignale
- 1 × Audio Eingang
- 2 × Gigabit-Ethernet-Ausgänge für LED-Empfängerkarten
- USB Type-B Anschluss zur PC-Verbindung
- Lichtsensor-Anschluss für automatische Helligkeitssteuerung
- UART IN/OUT zur Kaskadierung mehrerer Geräte
- Geeignet für Rental, Festinstallation und professionelle LED-Anwendungen
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Gerät | Modell | NovaStar MCTRL300 |
|---|---|---|
| Produkttyp | LED Display Controller / externe Sending Box | |
| System | NovaStar LED Control System, technisch vergleichbar mit MSD300 Sending Card | |
| Video | Eingang | 1 × Single-Link DVI |
| Maximale Eingangsauflösung | bis 1920 × 1200 @ 60 Hz | |
| Benutzerdefinierte Auflösungen | unterstützt, abhängig von Breite, Höhe und Bildfrequenz | |
| Interlaced-Signale | nicht unterstützt | |
| Signalverarbeitung | 8 Bit RGB 4:4:4 bei Single-Link DVI | |
| Audio | Eingang | 1 × Audio Eingang |
| Ausgänge | LED-Ausgänge | 2 × RJ45 Gigabit Ethernet |
| Maximale Last | bis 650.000 Pixel je Ethernet-Port | |
| Redundanz | Redundanz zwischen den Ethernet-Ports wird unterstützt | |
| Steuerung | PC-Verbindung | 1 × USB Type-B, USB 2.0 |
| Kaskadierung | UART IN / UART OUT | |
| Serielle Schnittstellen | 2 × UART für Kaskadierung | |
| Maximale Kaskadierung | bis zu 20 Geräte | |
| Software | Konfiguration über NovaStar Software, z. B. NovaLCT | |
| Sensor | Lichtsensor-Anschluss | 1 × Anschluss für kompatiblen NovaStar Lichtsensor, z. B. NS048 |
| Funktion | Erfassung der Umgebungshelligkeit für automatische Helligkeitsanpassung der LED-Wand | |
| Kalibrierung | Funktion | Pixelgenaue Helligkeits- und Chroma-Kalibrierung in Verbindung mit NovaLCT und NovaCLB |
| Stromversorgung | Eingangsspannung | AC 100–240 V, 50/60 Hz |
| Leistungsaufnahme | ca. 3 W | |
| Netzteil | integriert | |
| Betriebsumgebung | Temperatur | -20 °C bis +60 °C |
| Luftfeuchtigkeit | 10 % bis 90 % RH, nicht kondensierend | |
| Gehäuse | Abmessungen | 204,0 × 160,0 × 48,0 mm |
| Gewicht | ca. 1,04 kg | |
| Lieferumfang | Zubehör laut Herstellerangabe | Netzkabel, Kaskadierungskabel, USB-Kabel, DVI-Kabel |
| Zertifizierungen | Herstellerangabe | EAC, RoHS, CE, FCC, IC, PFOS, CB |
Fragen & Antworten▲
Was ist der NovaStar MCTRL300 und wofür wird er eingesetzt?
Der MCTRL300 ist eine externe Sending Box von NovaStar zur Ansteuerung kompatibler NovaStar LED-Wände. Er eignet sich besonders für kleinere bis mittlere LED-Installationen in Bereichen wie Festinstallationen, Eventtechnik, Bühnen- und Messebau.
Welches Eingangssignal unterstützt der Controller?
Der MCTRL300 verfügt über einen Single-Link DVI-Eingang und unterstützt Eingangssignale mit einer Auflösung von bis zu 1920 × 1200 Pixel bei 60 Hz.
Wie viele Ethernet-Ausgänge hat das Gerät und welche maximale Pixellast ist möglich?
Das Gerät besitzt zwei Gigabit-Ethernet-Ausgänge. Pro Ethernet-Port können bis zu 650.000 Pixel angesteuert werden, sodass die Gesamtkapazität bei zwei aktiven Ports entsprechend höher ausfällt.
Wie wird der Controller mit dem PC verbunden?
Die Verbindung zum PC erfolgt über einen USB Type-B Anschluss. Die Konfiguration wird typischerweise über die entsprechende NovaStar Software vorgenommen.
Kann der MCTRL300 mit anderen Controllern kombiniert werden, um größere LED-Wände zu betreiben?
Ja, mehrere Geräte lassen sich über die UART IN/OUT Schnittstellen kaskadieren. Damit ist es möglich, höhere Gesamtauflösungen zu realisieren oder mehrere Controller gemeinsam in einem größeren LED-Wand-System zu betreiben.
Welche Empfangskarten sind mit dem MCTRL300 kompatibel?
Der Controller ist für den Einsatz mit kompatiblen NovaStar Empfangskarten ausgelegt. Welche Empfangskarten konkret unterstützt werden, sollte anhand der aktuellen NovaStar Kompatibilitätsliste geprüft werden.
Unterstützt der Controller eine automatische Helligkeitsanpassung?
Ja, über den integrierten Lichtsensor-Anschluss kann ein kompatibler NovaStar Lichtsensor angeschlossen werden, zum Beispiel der NS048. Damit erfasst das System die Umgebungshelligkeit und passt die Helligkeit der LED-Wand automatisch an.
In welchen Umgebungen ist die automatische Helligkeitsregelung besonders sinnvoll?
Die automatische Helligkeitsanpassung ist besonders nützlich bei wechselnden Lichtverhältnissen, etwa in Veranstaltungsräumen, Schaufenstern, Sportstätten oder bei mobilen LED-Anwendungen im Außenbereich.
Verfügt das Gerät über einen Audioanschluss?
Ja, neben dem DVI-Eingang ist auch ein Audio-Eingang vorhanden.
Ist der MCTRL300 als eigenständiges Gerät oder als Einsteckkarte ausgeführt?
Er wird als eigenständiges externes Gerät in einem eigenen Gehäuse mit integriertem Netzteil geliefert und basiert technisch auf der NovaStar MSD300 Sending Card.
Für welche Installationsgrößen ist der Controller ausgelegt?
Der MCTRL300 ist auf kleinere bis mittlere LED-Installationen ausgerichtet. Für sehr große LED-Wände mit deutlich höheren Auflösungsanforderungen empfehlen sich leistungsstärkere Controller aus dem NovaStar Produktportfolio.
Welche Software wird für die Konfiguration des Controllers verwendet?
Die Konfiguration erfolgt typischerweise über die NovaStar Software, die für die Einrichtung und Verwaltung von NovaStar LED-Steuerungssystemen vorgesehen ist.
