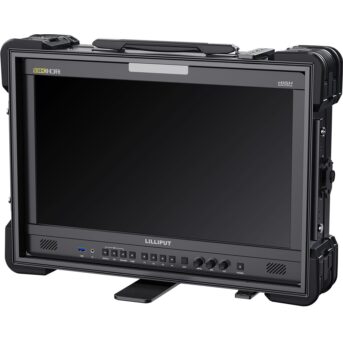

Lilliput UQ19-CC – 18,4" 4K/8K Broadcast-Monitor
Mit Schutzgehäuse und Blendschutz für Film & Broadcast
Artikelnummer: 12744 | Hersteller-Nummer: UQ19-CC | EAN:
Der LILLIPUT UQ19-CC ist ein professioneller 18,4-Zoll Produktionsmonitor für anspruchsvolle Film-, Broadcast- und Live-Produktionen. Mit einer Helligkeit von 1000 Nits, 8K-Signalunterstützung und präziser Farbdarstellung eignet sich der Monitor ideal für Monitoring, Regie und Postproduktion.
Die integrierte Kombination aus Custom Case (Schutzgehäuse) und Blendschutz macht den UQ19-CC besonders geeignet für mobile Einsätze und Arbeiten unter schwierigen Lichtbedingungen.
Das hochauflösende Display mit 3840 × 2160 Pixeln und einem Kontrastverhältnis von 1000:1 liefert eine präzise und detailreiche Bildwiedergabe. Dank 1000 cd/m² Helligkeit ist eine zuverlässige Beurteilung auch bei direkter Sonneneinstrahlung möglich.
- HDR-Unterstützung: HLG und PQ (ST2084)
- Optimiert für Außen- und Studioeinsatz
- Hohe Bildstabilität und Farbgenauigkeit
Der Monitor bietet eine 10-Bit Farbtiefe (1,07 Milliarden Farben) und unterstützt mehrere professionelle Farbräume. Die präzise Kalibrierung ermöglicht eine zuverlässige Farbkontrolle in kritischen Produktionsumgebungen.
- Farbräume: BT.709, BT.2020, DCI-P3, NTSC
- 99 % DCI-P3 Farbraumabdeckung
- Integriertes 3D-LUT-System mit 17 Presets + 6 User-LUTs
- Unterstützung für Log-Profile (SLog, CLog, NLog, ArriLog, JLog)

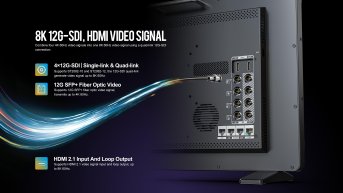

Der UQ19-CC unterstützt modernste Signalstandards für professionelle Video-Workflows:
- 4 × 12G-SDI (Single-Link / Quad-Link bis 8K 60Hz)
- HDMI 2.1 Ein- und Ausgang (bis 8K 60Hz)
- SFP+ Glasfaser für flexible Signalübertragung

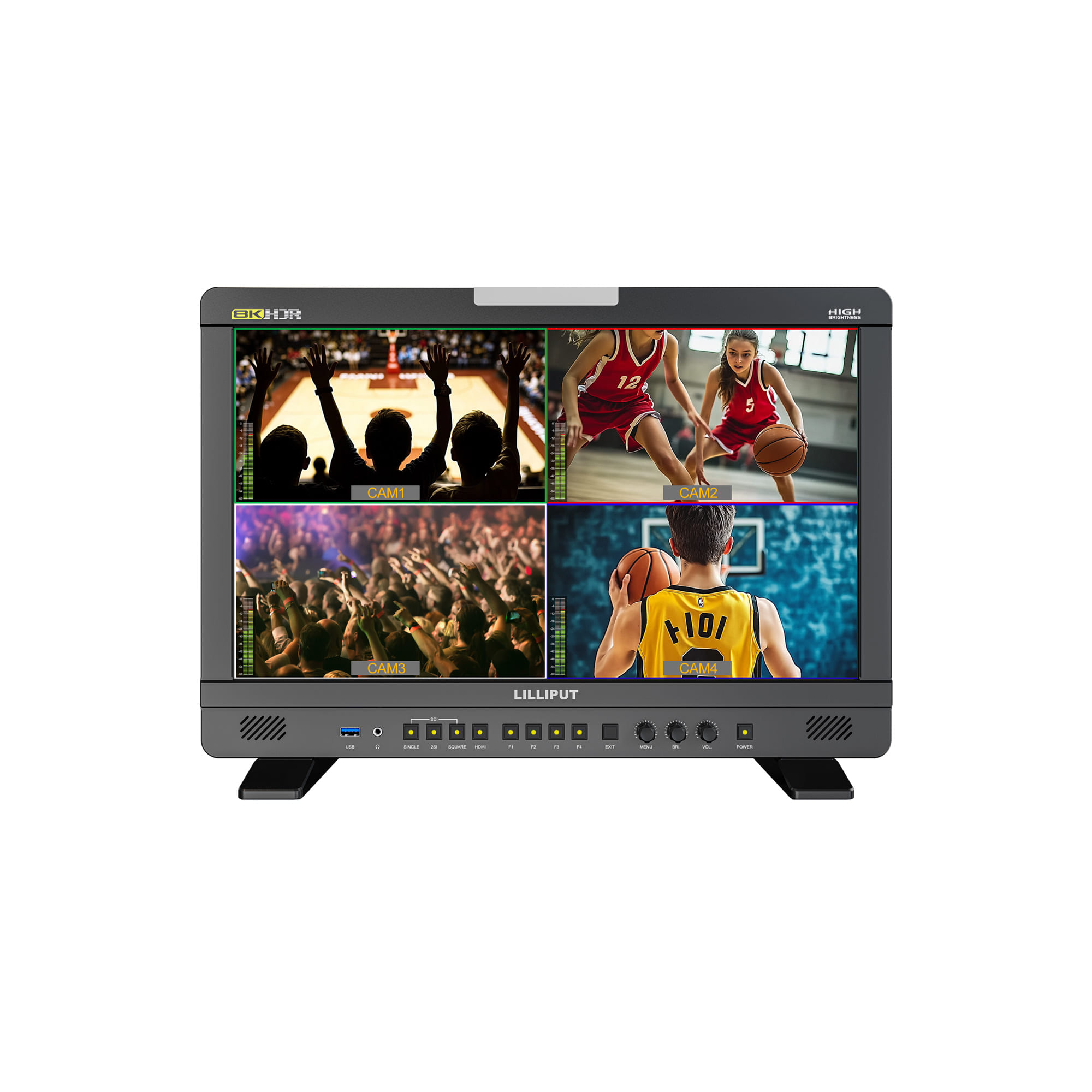

- Quad-Split Multiview mit gleichzeitiger Anzeige mehrerer Quellen
Der Monitor lässt sich über LAN oder RS422 fernsteuern und in bestehende Produktionsumgebungen integrieren. Umfangreiche Analysefunktionen unterstützen präzises Monitoring.
- Waveform, False Color und weitere Analyse-Tools
- Steuerung mehrerer Monitore möglich

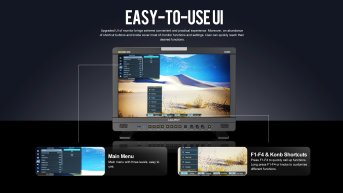

- Konfigurierbare Funktionstasten (F1–F4)

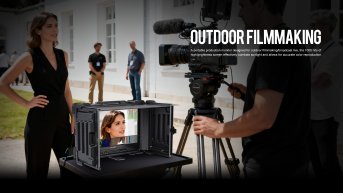

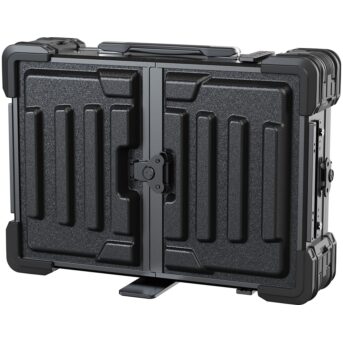

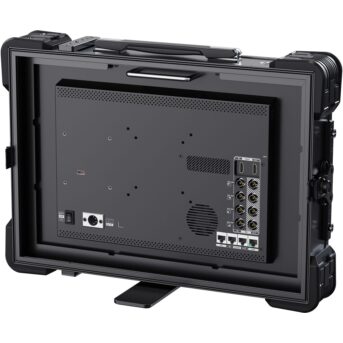

Das integrierte Custom Case schützt den Monitor zuverlässig bei Transport und Einsatz. Der faltbare Blendschutz reduziert störende Lichteinflüsse und verbessert die Sichtbarkeit im Außeneinsatz.
- Inklusive Schutzgehäuse (Custom Case)
- Integrierter Blendschutz für Outdoor-Einsatz
- Montagepunkte: 1/4" und 3/8"
- Geeignet für mobile und stationäre Setups
- DC Eingang: 15–24 V
- Maximale Leistungsaufnahme: 550 W
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
Technische Daten
| Display | Panel | 18,4" 10-Bit |
|---|---|---|
| Auflösung | 3840 × 2160 (UHD) | |
| Seitenverhältnis | 16:9 | |
| Helligkeit | 1000 cd/m² | |
| Kontrast | 1000:1 | |
| Blickwinkel | 170° / 170° (H/V) | |
| HDR & Farbe | HDR | ST2084 (300 / 1000 / 10000), HLG |
| Log-Formate | SLog2 / SLog3 / CLog / N-Log / ArriLog / J-Log / User | |
| LUT | 3D LUT (Cube-Format) | |
| Farbraum-Kalibrierung | Rec.709, DCI-P3, NTSC, BT.2020 | |
| Video-Schnittstellen | Eingänge | 4 × 12G-SDI, 4 × HDMI 2.1, 1 × SFP+ |
| Ausgänge | 1 × HDMI 2.1 | |
| Unterstützung | Bis 8K (4320p), Quad-Link SDI | |
| Signalformate | SDI / HDMI | 4320p, 2160p, 1080p, 1080i, 720p |
| SFP+ | 2160p, 1080p, 1080i, 720p | |
| Audio | SDI | 16 Kanäle, 48 kHz, 24-Bit |
| HDMI | 8 Kanäle, 24-Bit | |
| Kopfhörer | 3,5 mm Klinke | |
| Lautsprecher | 2 integriert | |
| Steuerung & I/O | Schnittstellen | RS422 (In/Out), GPI, LAN |
| Stromversorgung | Eingang | DC 15–24 V |
| Leistungsaufnahme | ≤ 56 W (bei 15 V) | |
| Umgebung | Betrieb | 0 °C bis 50 °C |
| Lagerung | -20 °C bis 60 °C | |
| Abmessungen & Gewicht | Gerät | 409,7 × 308,3 × 50,5 mm / ca. 4,7 kg |
| Mit Koffer | 509,3 × 355,7 × 170 mm / ca. 12,1 kg |
Fragen & Antworten▲
Welche Bildschirmgröße und Auflösung hat der Lilliput UQ19-CC?
Der Monitor verfügt über ein 18,4-Zoll-Display mit einer Auflösung von 3840 × 2160 Pixeln (4K UHD). Darüber hinaus unterstützt er 8K-Signale über entsprechende Eingangsschnittstellen.

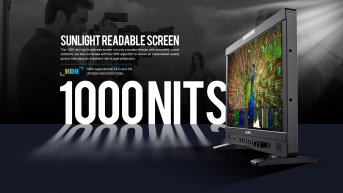

Welche Helligkeit erreicht der Monitor und ist er für den Außeneinsatz geeignet?
Der UQ19-CC erreicht eine Helligkeit von 1000 cd/m² (Nits). Damit ist eine zuverlässige Bildbeurteilung auch bei direkter Sonneneinstrahlung möglich, was ihn für Film- und Broadcast-Produktionen im Freien besonders geeignet macht.
Welche HDR-Standards werden unterstützt?
Der Monitor unterstützt die HDR-Standards HLG sowie PQ nach ST2084. Beide Formate sind im professionellen Broadcast- und Produktionsumfeld weit verbreitet und ermöglichen eine normgerechte Beurteilung von HDR-Inhalten.
Welche Farbräume deckt der UQ19-CC ab?
Der Monitor unterstützt die Farbräume BT.709, BT.2020, DCI-P3 und NTSC. Die DCI-P3-Abdeckung beträgt 99 Prozent, was eine sehr präzise und normgerechte Farbdarstellung für Film- und KinoProduktionen ermöglicht.
Was versteht man unter dem integrierten 3D-LUT-System und wie viele LUTs lassen sich nutzen?
Das 3D-LUT-System erlaubt die Simulation von Farbprofilen direkt auf dem Monitor, ohne das Quellsignal zu verändern. Es stehen 17 voreingestellte LUT-Profile sowie 6 benutzerdefinierte User-LUT-Slots zur Verfügung, in die eigene Kalibrierungsprofile geladen werden können.
Welche Log-Profile werden für die Kameraüberwachung unterstützt?
Der Monitor unterstützt gängige Log-Formate verschiedener Kamerahersteller, darunter SLog, CLog, NLog, ArriLog und JLog. Damit lassen sich logarithmisch aufgezeichnete Signale direkt am Monitor korrekt beurteilen.
Welche Videoanschlüsse stehen zur Verfügung?
Der UQ19-CC bietet vier 12G-SDI-Anschlüsse, die sowohl Single-Link als auch Quad-Link-Konfigurationen bis 8K 60Hz unterstützen. Zusätzlich sind ein HDMI-2.1-Eingang und -Ausgang vorhanden, ebenfalls mit Unterstützung bis 8K 60Hz, sowie ein SFP+-Anschluss für die Signalübertragung per Glasfaser.

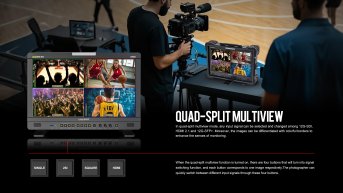

Kann der Monitor mehrere Signalquellen gleichzeitig anzeigen?
Ja, der Monitor verfügt über eine Quad-Split-Multiview-Funktion, mit der mehrere Eingangsquellen gleichzeitig auf dem Display dargestellt werden können. Das erleichtert die Übersicht in komplexen Produktionsumgebungen erheblich.
Wie kann der Monitor ferngesteuert werden?
Der UQ19-CC lässt sich über LAN sowie über RS422 fernsteuern und in bestehende Produktions- und Broadcastumgebungen integrieren. Damit eignet er sich auch für Regie- und Kontrollrauminstallationen mit zentralisierter Steuerung.
Welche Farbtiefe verarbeitet der Monitor?
Der Monitor arbeitet mit einer Farbtiefe von 10 Bit, was einer Darstellung von rund 1,07 Milliarden Farben entspricht. Diese Tiefe ist Voraussetzung für eine präzise Farbkontrolle in kritischen Produktionsumgebungen.
Was ist im Lieferumfang des UQ19-CC enthalten?
Im Lieferumfang sind ein Schutzgehäuse (Custom Case) sowie ein Blendschutz enthalten. Beide Komponenten sind fest in das Produktkonzept integriert und machen den Monitor für mobile Einsätze und wechselnde Lichtverhältnisse geeignet.
Für welche Einsatzbereiche ist der Lilliput UQ19-CC konzipiert?
Der Monitor ist für den Einsatz in professionellen Film-, Broadcast- und Live-Produktionen konzipiert. Er eignet sich für Anwendungen in den Bereichen Monitoring, Regie und Postproduktion, sowohl im Studio als auch im mobilen Außeneinsatz.
Wie hoch ist das Kontrastverhältnis des Displays?
Das Kontrastverhältnis des Displays beträgt 1000:1. In Verbindung mit der hohen Helligkeit und der 10-Bit-Farbtiefe ermöglicht das eine detailreiche und kontrastreiche Bilddarstellung, die für professionelle Beurteilungsaufgaben geeignet ist.
