Lilliput PVM220S-E 21,5 Zoll Full-HD Monitor
Streaming, Recording, SDI/HDMI und 3D-LUT-Funktionen
Keine Rückläufer- oder B-Ware als „neu“
Ein Ansprechpartner, der die Geräte kennt
Im Defektfall nicht allein gelassen
Voller Vorsteuerabzug für Geschäftskunden
Artikelnummer: 12649 | Hersteller-Nummer: PVM220S-E | EAN/UPC: 6950821604175

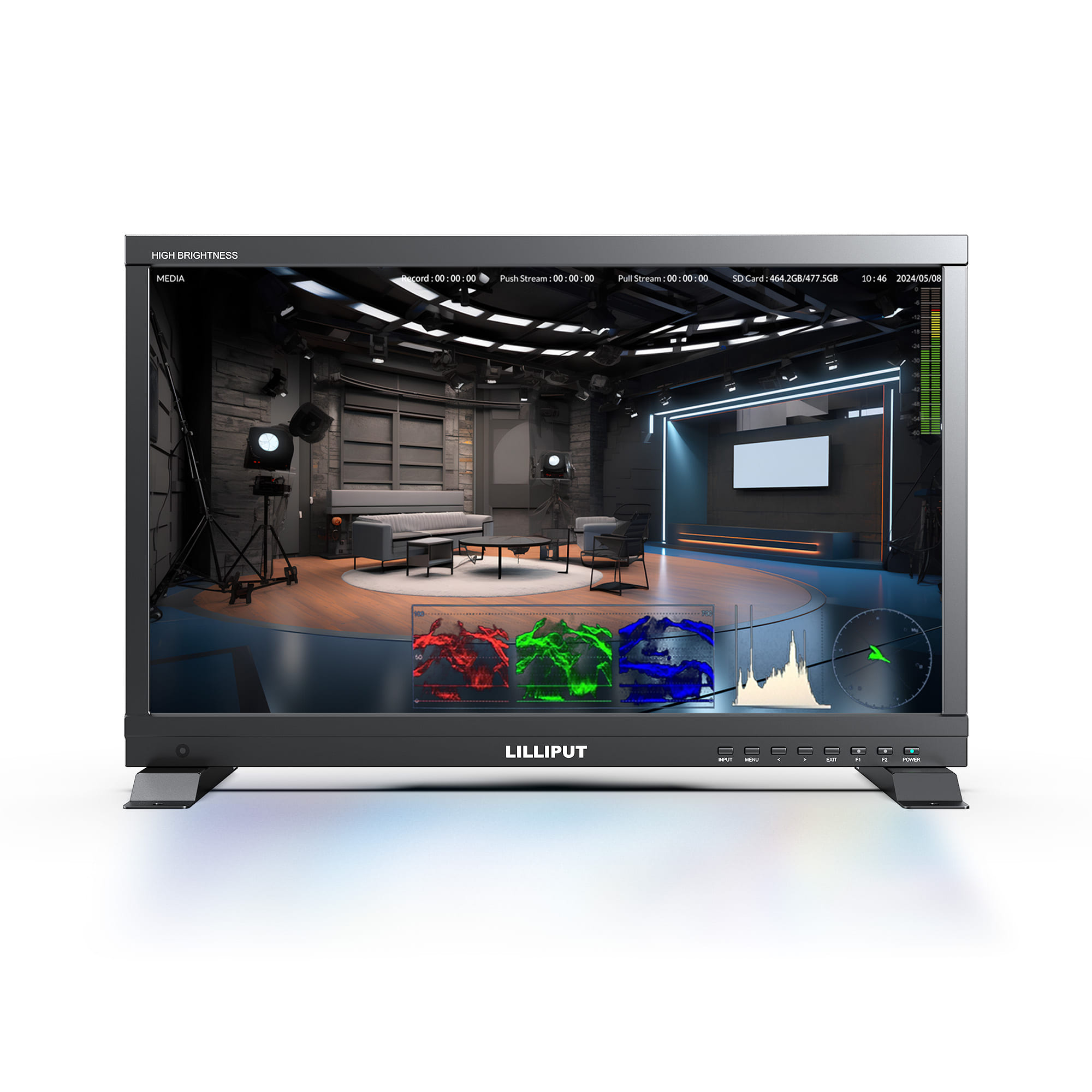

Der Lilliput PVM220S-E ist ein 21,5 Zoll Full-HD Monitor für Live-Streaming, Recording, Broadcast-Anwendungen und professionelle Video-Produktionen. Mit einer Helligkeit von 1000 cd/m² eignet sich der Monitor auch für Umgebungen mit starkem Umgebungslicht und ermöglicht eine klare Bildkontrolle am Set, im Studio oder bei mobilen Produktionen.
Das Full-HD-Panel mit 1920 x 1080 Pixeln bietet eine detailreiche Darstellung für Monitoring, Streaming-Kontrolle und Bildbeurteilung. Der Monitor unterstützt HDMI 2.0, 3G-SDI, LAN, USB-A, USB-C sowie Audioanschlüsse und lässt sich dadurch flexibel in Produktions- und Streaming-Setups integrieren.
Der PVM220S-E unterstützt Push-Streaming zu bis zu drei Plattformen gleichzeitig und arbeitet mit gängigen Streaming-Protokollen wie SRT, RTMP, RTSP, HTTP und HTTPS. Optional wird auch NDI|HX unterstützt.
Über die integrierte Recording-Funktion können Aufnahmen auf SD-Karte gespeichert werden. Unterstützt werden SD-Karten bis 512 GB. Einstellungen wie Videoauflösung, Bildrate, Bitrate, Encoding und Split-Recording-Zeit können je nach Anwendung angepasst werden.
Die integrierte Netzwerkfunktion ermöglicht die Steuerung und Konfiguration über ein Web-Interface. Streaming-Adressen können über USB importiert werden, wodurch sich wiederkehrende Streaming-Setups einfacher vorbereiten lassen.
Der Lilliput PVM220S-E unterstützt HDR mit ST2084 300, ST2084 1000, ST2084 10000 und HLG. Zusätzlich stehen 3D-LUT-Funktionen im .cube-Format zur Verfügung. LUT-Dateien können über USB importiert werden.
Der Monitor unterstützt verschiedene Log-Formate wie SLog2, SLog3, CLog, NLog, ArriLog und JLog sowie benutzerdefinierte LUTs. Die Kalibrierung nach Rec.709 mit optionaler Kalibrierungseinheit ermöglicht eine kontrollierte Farbdarstellung für Broadcast-, Film- und Streaming-Anwendungen.
Für die Bildanalyse stehen zahlreiche Monitoring- und Assist-Funktionen zur Verfügung. Dazu gehören unter anderem Waveform, Vectorscope, False Color, Focus Peaking, Histogramm, Exposure-Funktionen, Check Field, Color Bar, Pixel Zoom, Timecode, UMD und Freeze.
Diese Funktionen unterstützen die Beurteilung von Schärfe, Belichtung, Farbdarstellung und Signalqualität während der Aufnahme, beim Streaming oder in der Live-Produktion.

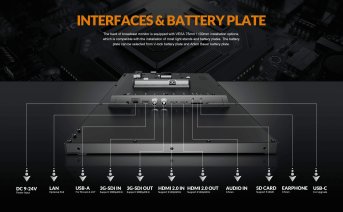

Der Monitor verfügt über 3G-SDI Ein- und Ausgang, HDMI 2.0 Ein- und Ausgang, LAN, USB-A, USB-C, Audio-Eingang, Audio-Ausgang und Kopfhöreranschluss. Der LAN-Anschluss unterstützt optional PoE.

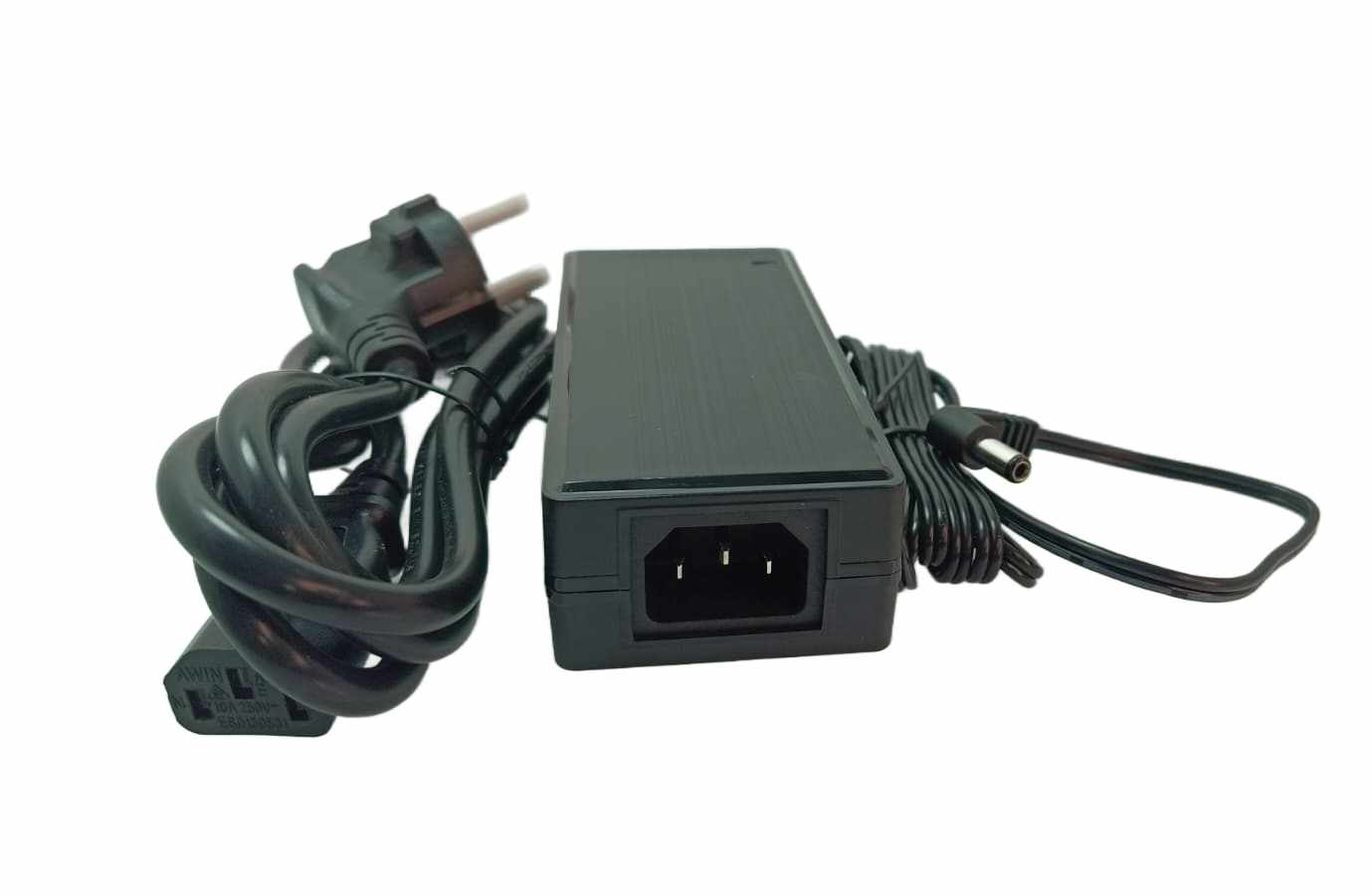

Für die Montage stehen VESA 75 mm und VESA 100 mm Befestigungspunkte zur Verfügung. Optional können V-Lock- oder Anton-Bauer-Akkuplatten verwendet werden. Zum Lieferumfang gehören ein 15 V / 4 A DC-Netzteil, ein Sockelbracket und ein digitales Benutzerhandbuch.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Display | |
| Panelgröße | 21,5 Zoll |
|---|---|
| Auflösung | 1920 x 1080 Pixel |
| Seitenverhältnis | 16:9 |
| Helligkeit | 1000 cd/m² |
| Kontrast | 1000:1 |
| Betrachtungswinkel | 178° / 178° horizontal / vertikal |
| HDR und Farbverarbeitung | |
| HDR | ST2084 300 / 1000 / 10000, HLG |
| Log-Formate | SLog2, SLog3, CLog, NLog, ArriLog, JLog oder benutzerdefiniert |
| 3D-LUT | 3D-LUT-Unterstützung im .cube-Format |
| Kalibrierung | Rec.709-Kalibrierung mit optionaler Kalibrierungseinheit |
| Videoanschlüsse | |
| SDI Eingang | 1 x 3G-SDI |
| SDI Ausgang | 1 x 3G-SDI |
| HDMI Eingang | 1 x HDMI 2.0 |
| HDMI Ausgang | 1 x HDMI 2.0 |
| LAN | 1 x 1000M LAN, PoE optional |
| USB-A | Für Stream- und LUT-Dateien |
| USB-C | Für Firmware-Updates |
| Unterstützte Videoformate | |
| SDI | 1080p 24/25/30/50/60, 1080PSF 24/25/30, 1080i 50/60, 720p 50/60 |
| HDMI | 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60 |
| Streaming | |
| Push-Streaming | SRT, RTMP |
| Pull-Streaming | RTMP, RTSP, HTTP, HTTPS, NDI|HX optional |
| IP-Video | 4:2:2 Video, Unterstützung bis zu 32 Mbit/s bei 1080p60 |
| Recording | |
| Videoauflösungen | 1920 x 1080, 1280 x 720, 720 x 480 |
| Bildraten | 60 / 50 / 30 / 25 / 24 fps |
| Audio-Samplingrate | 44,1 kHz / 48 kHz |
| Speicher | SD-Karte bis 512 GB |
| Split-Recording | 1 / 5 / 10 / 20 / 30 / 60 Minuten |
| Monitoring-Funktionen | |
| Bildanalyse | Waveform, Vectorscope, Histogramm, False Color, Exposure, Check Field, Color Bar |
| Fokus und Kontrolle | Focus Peaking, Pixel Zoom, Freeze, User Marker |
| Broadcast-Funktionen | Timecode, UMD |
| Audio | |
| SDI Audio | 2 Kanäle, 48 kHz, 24 Bit |
| HDMI Audio | 8 Kanäle, 24 Bit |
| Kopfhöreranschluss | 3,5 mm |
| Lautsprecher | 1 eingebauter Lautsprecher |
| Montage und Akku | |
| VESA | 75 mm / 100 mm |
| Akkuplatten | V-Lock oder Anton Bauer Halterung optional |
| Batteriespannung | 14,8 V nominal |
| Stromversorgung | |
| Eingangsspannung | DC 9–24 V |
| Leistungsaufnahme | ≤ 53 W bei DC 15 V, optionale PoE-PD-Funktion unterstützt IEEE 802.3 BT |
| Umgebung | |
| Betriebstemperatur | 0 °C bis +50 °C |
| Lagertemperatur | -20 °C bis +60 °C |
| Abmessungen und Gewicht | |
| Abmessungen | 508 x 321 x 47 mm |
| Gewicht | 4,75 kg |
| Lieferumfang | |
| Netzteil | 15 V / 4 A DC-Adapter |
| Montage | Sockelbracket |
| Dokumentation | Digitales Benutzerhandbuch |
Fragen & Antworten▲
Welche Bildschirmgröße und Auflösung bietet der Lilliput PVM220S-E?
Der Monitor verfügt über ein 21,5 Zoll großes Full-HD-Panel mit einer Auflösung von 1920 x 1080 Pixeln. Das ermöglicht eine detailreiche Darstellung für Monitoring, Streaming-Kontrolle und Bildbeurteilung im Studio oder auf dem Set.
Wie hoch ist die Helligkeit des Monitors und für welche Umgebungen eignet er sich?
Die Helligkeit beträgt 1000 cd/m². Damit eignet sich der PVM220S-E auch für Umgebungen mit starkem Umgebungslicht, etwa bei mobilen Produktionen im Außenbereich oder in hellen Studiosituationen.
Wie viele Streaming-Plattformen können gleichzeitig bespielt werden?
Der Monitor unterstützt Push-Streaming zu bis zu drei Plattformen gleichzeitig. Unterstützte Protokolle sind SRT, RTMP, RTSP, HTTP und HTTPS. Streaming-Adressen lassen sich bequem über USB importieren.
Auf welche Speichermedien können Aufnahmen gespeichert werden?
Aufnahmen werden direkt auf SD-Karte gespeichert. Die Recording-Funktion unterstützt SD-Karten mit einer Kapazität von bis zu 512 GB. Videoauflösung, Bildrate, Bitrate, Encoding und Split-Recording-Zeit sind dabei individuell einstellbar.
Welche Videoein- und -ausgänge stehen zur Verfügung?
Der Monitor ist mit HDMI 2.0 und 3G-SDI ausgestattet. Zusätzlich stehen LAN, USB-A, USB-C sowie Audioanschlüsse zur Verfügung, sodass er sich flexibel in unterschiedliche Produktions- und Streaming-Setups integrieren lässt.
Wird NDI unterstützt?
NDI|HX wird optional unterstützt. Diese Funktion ist nicht standardmäßig in jeder Konfiguration enthalten, kann jedoch je nach Ausführung genutzt werden.
Welche HDR-Standards werden unterstützt?
Unterstützt werden die HDR-Formate ST2084 300, ST2084 1000, ST2084 10000 sowie HLG. Damit lassen sich verschiedene HDR-Workflows in der Produktion und Bildkontrolle abdecken.
Welche 3D-LUT-Funktionen bietet der Monitor und wie werden LUT-Dateien importiert?
Der Monitor unterstützt 3D-LUT-Funktionen im .cube-Format. LUT-Dateien können über USB importiert werden. Dadurch lassen sich individuelle Farbkorrekturen und Produktionslooks direkt am Monitor anwenden.
Welche Log-Formate werden für die Farbkontrolle unterstützt?
Unterstützt werden SLog2, SLog3, CLog, NLog, ArriLog und JLog sowie benutzerdefinierte LUTs. Das ermöglicht eine kameraneutrale Farbkontrolle für Aufnahmen verschiedener Kamerahersteller.
Ist eine Farbkalibrierung nach Rec.709 möglich?
Ja, eine Kalibrierung nach Rec.709 ist mit einer optionalen Kalibrierungseinheit möglich. Das gewährleistet eine normgerechte und kontrollierte Farbdarstellung für professionelle Produktionsumgebungen.
Wie wird der Monitor konfiguriert und gesteuert?
Die Konfiguration und Steuerung kann über ein integriertes Web-Interface per Netzwerkzugang erfolgen. Das ermöglicht eine bequeme Verwaltung von Streaming-Einstellungen und anderen Parametern ohne direkten Zugriff auf das Gerät.
Für welche Einsatzbereiche ist der Monitor ausgelegt?
Der Lilliput PVM220S-E ist für Live-Streaming, Recording, Broadcast-Anwendungen und professionelle Videoproduktionen konzipiert. Er eignet sich sowohl für den stationären Studiobetrieb als auch für mobile Produktionen.
