AVMATRIX SC2020-12G – 12G-SDI/HDMI 2.0 Converter
Bidirektional, 4K60, SFP-Option und Multi-Ausgang
Artikelnummer: 12752 | Hersteller-Nummer: SC2020-12G | EAN/UPC: 6971118003587
Der AVMatrix SC2020-12G ist ein professioneller bidirektionaler Converter für die Wandlung zwischen 12G-SDI und HDMI 2.0. Er unterstützt Auflösungen bis 4K60 und eignet sich für Broadcast, Live-Produktion, AV-Installation, Regieplätze, Monitoring und professionelle 4K-Signalverteilung.
Das Gerät kombiniert 12G-SDI- und HDMI-2.0-Konvertierung mit Loop-Out-Funktionen, zusätzlichen Ausgängen und optionaler SFP-Anbindung. Dadurch kann der SC2020-12G sowohl als Signalwandler als auch als kompakter Verteiler und Glasfaser-Extender in professionellen Video-Workflows eingesetzt werden.
Der SC2020-12G ermöglicht die bidirektionale Konvertierung zwischen 12G-SDI und HDMI 2.0. So lassen sich HDMI-Quellen in SDI-Workflows integrieren oder SDI-Signale für HDMI-Monitore, Projektoren und Displays ausgeben.
Dank Unterstützung von Auflösungen bis 4K60 ist der Converter für moderne UHD-Produktionen ausgelegt. Die Loop-Out-Anschlüsse für SDI und HDMI ermöglichen die parallele Weiterleitung des Eingangssignals an weitere Geräte, beispielsweise Monitore, Recorder oder zusätzliche Signalverteilungen.

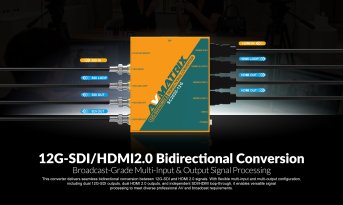

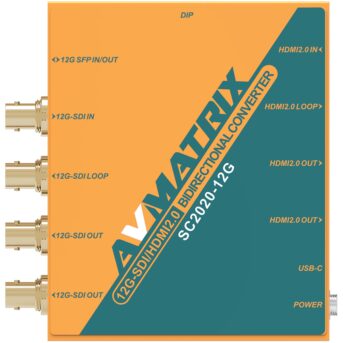

Der AVMatrix SC2020-12G verfügt über einen 12G-SDI-Eingang, einen HDMI-2.0-Eingang sowie eine optionale 12G-SFP-Schnittstelle für Glasfaserübertragung. Ausgangsseitig stehen ein 12G-SDI-Loop-Out, zwei 12G-SDI-Ausgänge, ein HDMI-2.0-Loop-Out und zwei HDMI-2.0-Ausgänge zur Verfügung.
Diese Anschlussvielfalt macht den Converter besonders praktisch, wenn ein Signal nicht nur gewandelt, sondern gleichzeitig auf mehrere Ausgänge verteilt werden soll. Typische Anwendungen sind 4K-Monitoring, Signalverteilung in Regien, Live-Produktionen, Ü-Wagen, Studios und AV-Installationen.

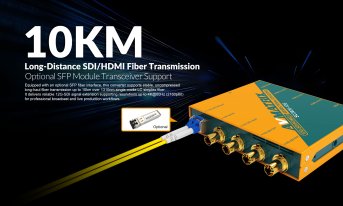

Über ein optionales SFP-Modul kann der SC2020-12G auch für 12G-SDI- oder HDMI-2.0-Signalübertragung über Glasfaser eingesetzt werden. Damit lässt sich das Gerät in Setups nutzen, bei denen größere Distanzen überbrückt oder störsichere Signalwege aufgebaut werden müssen.
Das SFP-Modul ist optional und sollte passend zur gewünschten Übertragungsart, Faserstrecke und Signalrichtung ausgewählt werden.
Der AVMatrix SC2020-12G unterstützt verschiedene professionelle Farbräume und Signalformate, darunter RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 und YCbCr 4:2:0. Dadurch lässt sich der Converter flexibel in unterschiedliche Broadcast-, Produktions- und AV-Umgebungen integrieren.

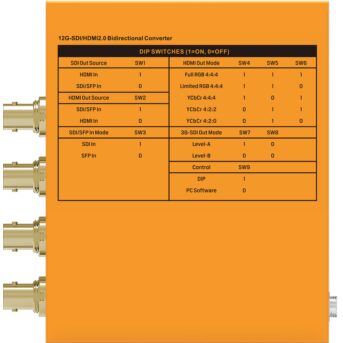

Die Auswahl und Konfiguration erfolgen über DIP-Schalter am Gerät oder komfortabel über PC-Software. So können wichtige Einstellungen direkt vor Ort oder über einen angeschlossenen Computer angepasst werden.
Der Converter lässt sich direkt am Gerät über DIP-Schalter konfigurieren. Das ist besonders praktisch bei mobilen Produktionen, bei denen Einstellungen schnell und ohne zusätzliche Bedienoberfläche vorgenommen werden müssen.
Für erweiterte Konfiguration, Steuerung und Firmware-Updates steht zusätzlich eine USB-Verbindung zur PC-Software zur Verfügung. Dadurch bleibt das Gerät auch bei wechselnden Anforderungen flexibel einsetzbar.
Mit seiner kompakten Bauform, 12G-SDI- und HDMI-2.0-Unterstützung, Loop-Out-Funktionen und optionaler SFP-Erweiterung ist der AVMatrix SC2020-12G eine vielseitige Lösung für professionelle 4K-Signalverarbeitung.
Er eignet sich für Anwender, die SDI- und HDMI-Geräte zuverlässig miteinander verbinden, Signale verteilen oder 4K60-Workflows in Broadcast-, Live- und Installationsumgebungen realisieren möchten.
- Bidirektionaler 12G-SDI/HDMI-2.0-Converter
- Unterstützt Auflösungen bis 4K60
- 12G-SDI- und HDMI-2.0-Eingang mit Loop-Out
- 2x 12G-SDI-Ausgang und 2x HDMI-2.0-Ausgang
- Optionale SFP-Schnittstelle für Glasfaserübertragung
- Unterstützung mehrerer Farbräume
- Konfiguration über DIP-Schalter und PC-Software
- USB-Anschluss für Steuerung und Firmware-Updates
- DC-12-V-Stromversorgung
Achtung: Abbildungen können von dem aktuellen Produkt abweichen

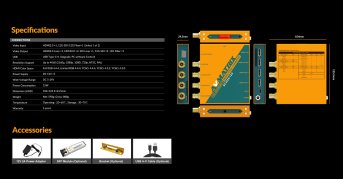

Technische Daten▲
| Anschlüsse | Videoeingang | HDMI2.0 × 1, 12G-SDI/12G Fiber × 1 (1 von 2 wählbar) |
|---|---|---|
| Videoausgang | HDMI2.0 Loop × 1, HDMI2.0 × 2, SDI Loop × 1, 12G-SDI × 2, 12G Fiber × 1 | |
| USB | USB Type-C × 1 (Firmware-Update, PC-Software-Steuerung) | |
| Auflösungsunterstützung | Bis zu 4K60 (2160p, 1080p, 1080i, 720p, NTSC, PAL) | |
| HDMI-Farbraum | Full RGB 4:4:4, Limited RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 | |
| Stromversorgung | Stromversorgung | DC 12 V × 1 |
| Weitspannungsbereich | DC 5 – 24 V | |
| Leistungsaufnahme | 15 W | |
| Physisch | Abmessungen (L×B×T) | 104 × 125.5 × 24.5 mm |
| Gewicht | Netto: 590 g; Brutto: 888 g | |
| Temperatur | Betrieb: -20 – 60 °C; Lagerung: -30 – 70 °C | |
| Garantie | 3 Jahre |
Fragen & Antworten▲
Was leistet der AVMATRIX SC2020-12G und für welche Einsatzbereiche ist er geeignet?
Der SC2020-12G ist ein professioneller bidirektionaler Converter, der Signale zwischen 12G-SDI und HDMI 2.0 in beide Richtungen wandelt. Er eignet sich für Broadcast, Live-Produktion, AV-Installationen, Regieplätze, Monitoring sowie professionelle 4K-Signalverteilung in Studios und Ü-Wagen.
Welche maximale Auflösung und Bildrate unterstützt der Converter?
Der SC2020-12G unterstützt Auflösungen bis 4K bei 60 Bildern pro Sekunde und ist damit für moderne UHD-Produktionen ausgelegt.
Kann der SC2020-12G sowohl HDMI in SDI als auch SDI in HDMI wandeln?
Ja, der Converter arbeitet bidirektional. HDMI-2.0-Quellen lassen sich in SDI-Workflows integrieren, und SDI-Signale können für HDMI-Monitore, Projektoren oder Displays ausgegeben werden.
Über wie viele und welche Ausgänge verfügt der Converter?
Ausgangsseitig stehen ein 12G-SDI-Loop-Out, zwei 12G-SDI-Ausgänge, ein HDMI-2.0-Loop-Out sowie zwei HDMI-2.0-Ausgänge zur Verfügung. Damit können Signale gleichzeitig gewandelt und auf mehrere Geräte verteilt werden.
Welche Eingänge bietet das Gerät?
Der SC2020-12G verfügt über einen 12G-SDI-Eingang, einen HDMI-2.0-Eingang sowie eine optionale 12G-SFP-Schnittstelle für die Glasfaserübertragung.
Was sind die Loop-Out-Anschlüsse und wozu werden sie genutzt?
Die Loop-Out-Anschlüsse für SDI und HDMI ermöglichen die parallele Weiterleitung des Eingangssignals an weitere Geräte, ohne das Signal zu unterbrechen. Typische Verwendungszwecke sind die gleichzeitige Einspeisung in Monitore, Recorder oder weitere Signalverteilungen.
Wofür wird die optionale SFP-Schnittstelle benötigt?
Über ein optionales SFP-Modul lässt sich der SC2020-12G an eine Glasfaserinfrastruktur anbinden. Das ermöglicht die Übertragung von 12G-SDI-Signalen über größere Distanzen, wie sie in größeren Studios, Arenen oder Gebäudeinstallationen auftreten können.
Kann der SC2020-12G gleichzeitig als Signalwandler und als Verteiler eingesetzt werden?
Ja, dank der Kombination aus mehreren SDI- und HDMI-Ausgängen sowie Loop-Out-Anschlüssen kann das Gerät ein Signal gleichzeitig wandeln und auf mehrere Ausgänge verteilen, ohne zusätzliche Splitter oder Verteiler zu benötigen.
Eignet sich der Converter für den Einsatz in Ü-Wagen und mobilen Produktionen?
Ja, der SC2020-12G ist für professionelle Umgebungen wie Ü-Wagen, mobile Produktionen und Live-Events geeignet. Die Unterstützung von 12G-SDI und HDMI 2.0 bis 4K60 sowie die flexible Anschlussstruktur machen ihn für solche Einsätze praxistauglich.
Lässt sich der SC2020-12G in bestehende SDI-Broadcast-Infrastrukturen integrieren?
Ja, durch die native 12G-SDI-Unterstützung fügt sich der Converter direkt in bestehende SDI-basierte Broadcast-Infrastrukturen ein und ermöglicht dort die zusätzliche Einbindung von HDMI-Geräten oder die Ausgabe von SDI-Signalen auf HDMI-Monitore und Displays.
Wie viele HDMI-Ausgänge stehen gleichzeitig zur Verfügung?
Es stehen zwei HDMI-2.0-Ausgänge sowie ein zusätzlicher HDMI-2.0-Loop-Out zur Verfügung, sodass das Ausgangssignal parallel an mehrere HDMI-fähige Geräte wie Monitore oder Projektoren ausgegeben werden kann.
Ist der SC2020-12G für 4K-Monitoring in Produktionsumgebungen geeignet?
Ja, durch die Unterstützung von 4K60, mehreren Ausgängen und der bidirektionalen Konvertierung ist das Gerät gut für den Einsatz als Teil einer 4K-Monitoring-Lösung in Studios, Regieräumen oder bei Live-Produktionen geeignet.
