AVMatrix SC1221-12G HDMI-zu-SDI-Konverter 4K
12G-SDI Broadcast-Konverter mit Loop-Out
Artikelnummer: 12729 | Hersteller-Nummer: SC1221-12G | EAN/UPC: 6971118002825

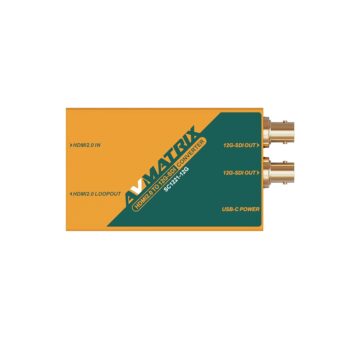

Der AVMATRIX SC1221-12G bietet professionelle Signalkonvertierung von HDMI2.0 auf 12G-SDI für Broadcast-Anwendungen. Dieser kompakte 4K-Broadcast-Konverter verfügt über einen HDMI-Eingang und zwei 12G-SDI-Ausgänge und unterstützt die Videoformate HD/3G/6G/12G-SDI. Der Konverter realisiert die Signalkonvertierung von HDMI zu SDI ohne Verzögerung und ist daher für Echtzeit-Broadcast-Workflows, bei denen das Timing von entscheidender Bedeutung ist, unerlässlich.

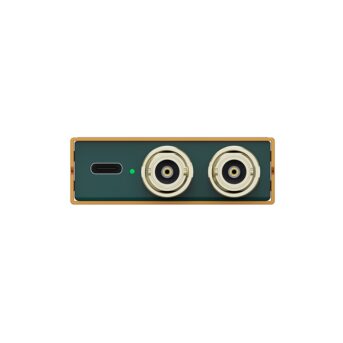

Mit zwei SDI-Ausgängen ermöglicht der SC1221-12G mehreren Geräten die gleichzeitige Überwachung desselben Bildes am Back-End. Der Konverter übernimmt nahtlos die Signalverteilung für professionelle Überwachungseinrichtungen und Sendeketten, bei denen eine zuverlässige Signalaufteilung erforderlich ist.
Der Konverter verfügt über eine fortschrittliche automatische Erkennungstechnologie, die den HDMI-Eingang nahtlos an die SDI-Ausgangsauflösung anpasst. Es unterstützt eine umfassende Palette an Ein- und Ausgabeauflösungen, einschließlich der kristallklaren 4K@60-Auflösung bei 4096 x 2160 Pixeln. Das System verarbeitet automatisch verschiedene Auflösungsformate von HD 1280×720 über Full HD 1920×1080 bis hin zu UHD 4K und gewährleistet so eine optimale Signalqualität für unterschiedliche Produktionsanforderungen.
Die professionelle Farbraumverarbeitung umfasst die Unterstützung von YCbCr 4:2:2 10 Bit über alle Auflösungsformate hinweg, wodurch die Farbgenauigkeit in Broadcast-Qualität während der gesamten Signalkonvertierung erhalten bleibt Prozess.

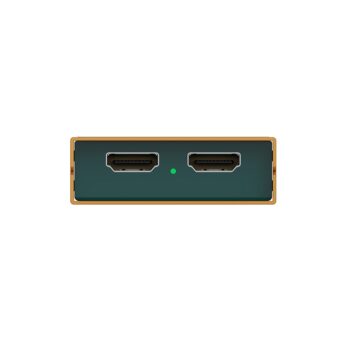

Der SC1221-12G verfügt über einen 4K-HDMI-Loop-Out, der das 4K-HDMI-Video für erweiterte Überwachungsmöglichkeiten an ein zusätzliches Display überträgt. Mit dieser Funktion können Bediener die visuelle Referenz auf externen Monitoren beibehalten und gleichzeitig für Rundfunkgeräte in SDI konvertieren. Der Dual-Monitoring-Ansatz unterstützt komplexe Produktionsumgebungen, in denen mehrere Display-Ausgänge für verschiedene Teammitglieder unerlässlich sind.
Der Konverter behält die volle 4K-Auflösung sowohl über den Konvertierungspfad als auch über den Loop-Out bei und gewährleistet so eine konsistente Bildqualität über alle angeschlossenen Geräte in der Signalkette.
Der Konverter wird über USB Typ-C 5 V mit Strom versorgt und bietet flexible Stromversorgungsoptionen, die für mobile und feste Installationen geeignet sind. Der USB-Typ-C-Anschluss ermöglicht die Stromversorgung über Powerbanks, Netzteile oder andere USB-Stromquellen und bietet so Flexibilität bei der Bereitstellung in verschiedenen Produktionsumgebungen. Darüber hinaus unterstützt der USB-Typ-C-Anschluss Firmware-Upgrades und die Überprüfung der Programmversion für die laufende Systemwartung.

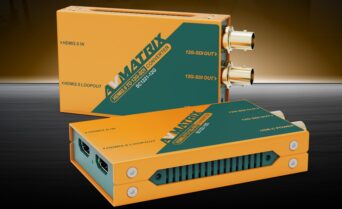

Der kompakte Formfaktor mit Abmessungen von 107,6 × 58 × 19 mm und einem Gewicht von 235 g macht den Konverter äußerst tragbar für den Außendiensteinsatz und bietet gleichzeitig professionelle Leistung in Broadcast-Qualität.
Der Konverter dient als universelle Branchenlösung für zahlreiche professionelle Anwendungen, einschließlich Live-Übertragungen, medizinische Umgebungen, Filmproduktion und Konferenzsysteme. Seine Fähigkeit, Verbraucher-HDMI-Quellen mit professioneller SDI-Infrastruktur zu verbinden, macht es wertvoll für die Integration von Kameras, Computern und anderen HDMI-Geräten in Broadcast-Workflows.
Zu den professionellen Montageoptionen gehört ein optionales abnehmbares Halterungssystem für dauerhafte Installationen, während das robuste Design den Betrieb in anspruchsvollen Umgebungen mit Temperaturbereichen von 0–60 °C und einer Luftfeuchtigkeitstoleranz von bis zu 90 % nicht kondensierend unterstützt.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| HDMI-Videoeingang | HDMI2.0×1 |
|---|---|
| SDI-Videoausgang | HD/3G/6G/12G-SDI×2 |
| HDMI-Video-Loop-Ausgang | HDMI2.0×1 |
| SDI-Ausgabeformatunterstützung | (1080) 4096×2160: 60/59,94/50 |
| (1080) 3840×2160: 60/59,94/50 | |
| (6G) 4096×2160: 30/29,97/25/24/23,98 | |
| (6G) 3840×2160: 30/29,97/25/24/23,98 | |
| (HD) 1920×1080p: 60/59,94/50/30/29,97/25/24/23,98 | |
| (HD) 1920×1080i: 60/59,94/50 | |
| (HD) 1280×720p: 60/59,94/50/30/29,97/25/24/23,98 | |
| SDI-Videorate | HD/3G/6G/12G-SDI |
| SDI-Konformität | SMPTE 259M, SMPTE ST-424M, SMPTE 2081, SMPTE 2082M |
| SMPTE 425M-B, SMPTE 274M, SMPTE 425M | |
| SDI-Farbraum und -Präzision | YCbCr 4:2:2 10 Bits |
| HDMI-Eingangsformat | (4K) 4096×2160p: 60/59,94/50/30/29,97/25/24/23,98 |
| (4K) 3840×2160p: 60/59,94/50/30/29,97/25/24/23,98 | |
| (FHD) 1920×1080p: 60/59,94/50/30/29,97/25/24/23,98 | |
| (FHD) 1920×1080i: 60/59,94/50 | |
| (FHD) 1280×720p: 60/59,94/50/30/29,97/25/24/23,98 | |
| (4K) RGB 4:4:4 8 Bits | |
| (4K) YCbCr 4:4:4 8 Bit, 10 Bit, 12 Bit | |
| HDMI-Farbraum und -Präzision | (4K) YCbCr 4:4:4 8bits |
| (4K) YCbCr 4:2:0 8 Bit, 10 Bit, 12 Bit | |
| (FHD) RGB 4:4:4 8 Bit, 10 Bit, 12 Bits | |
| (FHD) YCbCr 4:4:4 8 Bits, 10 Bits, 12 Bits | |
| (FHD) YCbCr 4:2:2 8 Bits, 10 Bits, 12 Bits | |
| (FHD) YCbCr 4:2:0 8 Bit, 10 Bit, 12 Bit | |
| HDMI-Konformität | CTA-861-G |
| Stromversorgung | USB Typ-C |
| Stromverbrauch | 5V/5W(10V 1,5A) |
| Spannungsbereich | 5V |
| Abmessungen (L×B×H) | 107×53×19mm |
| Gewicht | 235g |
| Betriebstemperatur | 0~40°C |
| Lagerung Temperatur | -20~70°C |
| Relative Luftfeuchtigkeit | 5 %~90 % nicht kondensierend |
[[2 49]]
Fragen & Antworten▲
Was macht der AVMatrix SC1221-12G und wofür wird er eingesetzt?
Der SC1221-12G ist ein professioneller Broadcast-Konverter, der ein HDMI-2.0-Signal in 12G-SDI umwandelt. Er wird überall dort eingesetzt, wo Signale von HDMI-Quellen in professionelle SDI-basierte Broadcast-Ketten eingespeist werden müssen, etwa in Regieanlagen, Übertragungswagen oder Studioproduktionen.
Welche maximale Auflösung und Bildrate werden unterstützt?
Der Konverter unterstützt Ultra-HD-Auflösungen bis 4K bei 60 Bildern pro Sekunde, konkret bis zu 4096 x 2160 Pixeln. Darüber hinaus werden gängige Formate wie HD 1280×720 und Full HD 1920×1080 automatisch erkannt und verarbeitet.
Wie viele SDI-Ausgänge hat der SC1221-12G und welche SDI-Standards werden unterstützt?
Das Gerät verfügt über zwei SDI-Ausgänge und unterstützt die Signalstandards HD-SDI, 3G-SDI, 6G-SDI sowie 12G-SDI. Beide Ausgänge liefern gleichzeitig dasselbe Bild, sodass mehrere nachgelagerte Geräte parallel versorgt werden können.
Kann ich beide SDI-Ausgänge gleichzeitig nutzen?
Ja. Beide SDI-Ausgänge sind aktiv und übertragen dasselbe Videosignal simultan. Das ermöglicht es, zwei Geräte gleichzeitig mit dem konvertierten Signal zu versorgen, ohne zusätzliche Splitter oder Verteiler zu benötigen.
Was ist der HDMI-Loop-Out und wie wird er genutzt?
Der HDMI-Loop-Out gibt das eingehende 4K-HDMI-Signal unverändert an einen weiteren Monitor oder ein weiteres Gerät weiter. So kann das Quellbild gleichzeitig auf einem externen Display überwacht werden, während die Konvertierung zu SDI für die Broadcast-Kette stattfindet.
Arbeitet der Konverter verzögerungsfrei?
Ja. Die Signalkonvertierung von HDMI zu SDI erfolgt ohne messbare Verzögerung. Das ist besonders wichtig für Echtzeit-Broadcast-Workflows, bei denen präzises Timing und Synchronität zwischen Bild- und Tonquellen entscheidend sind.
Welchen Farbraum und welche Farbtiefe verarbeitet das Gerät?
Der SC1221-12G unterstützt YCbCr 4:2:2 mit 10 Bit über alle unterstützten Auflösungsformate. Diese Farbtiefe entspricht den Anforderungen professioneller Broadcast-Produktionen und stellt sicher, dass die Farbgenauigkeit während der gesamten Konvertierung erhalten bleibt.
Erkennt das Gerät die Eingangsauflösung automatisch?
Ja. Der Konverter verfügt über eine automatische Erkennungstechnologie, die das anliegende HDMI-Signal analysiert und die Ausgangsauflösung entsprechend anpasst. Ein manuelles Einstellen der Auflösung ist in der Regel nicht erforderlich.
Wie wird der SC1221-12G mit Strom versorgt?
Die Stromversorgung erfolgt über USB-C. Das ermöglicht eine flexible Spannungsversorgung, zum Beispiel über handelsübliche USB-C-Netzteile oder kompatible Powerbanks, was den Einsatz auch in mobilen Produktionsumgebungen vereinfacht.
Ist das Gerät für den mobilen Einsatz geeignet?
Durch sein kompaktes Gehäuse und die USB-C-Stromversorgung ist der Konverter auch für mobile Produktionen und Außeneinsätze gut geeignet. Er lässt sich platzsparend in Koffersetups oder an Kameras integrieren.
Kann der Konverter für die Signalverteilung in professionellen Überwachungsanlagen genutzt werden?
Ja. Dank der zwei simultanen SDI-Ausgänge eignet sich der SC1221-12G für Sendeketten und Überwachungsanlagen, in denen dasselbe konvertierte Signal an mehrere Empfänger oder Monitore verteilt werden muss, ohne Qualitätsverlust.
Welche HDMI-Version wird am Eingang unterstützt?
Der Eingang unterstützt HDMI 2.0. Dieser Standard ist Voraussetzung, um 4K-Signale mit 60 Bildern pro Sekunde übertragen zu können, und stellt die Kompatibilität mit modernen Kameras, Computern und anderen 4K-Quellen sicher.
Ist der SC1221-12G mit älteren SDI-Geräten kompatibel, die nur HD-SDI oder 3G-SDI unterstützen?
Ja. Der Konverter unterstützt nicht nur 12G-SDI und 6G-SDI, sondern auch die älteren Standards HD-SDI und 3G-SDI. Er ist damit abwärtskompatibel und kann in gemischten Infrastrukturen mit unterschiedlichem Equipment eingesetzt werden.
