AVMATRIX SC2031 HDMI zu SDI Wandler mit Skalierung
Scaler und Konverter für HDMi zu SDI mit Auflösungsanpassung
Artikelnummer: 12283 | Hersteller-Nummer: SC2031 | EAN: 6971118000043

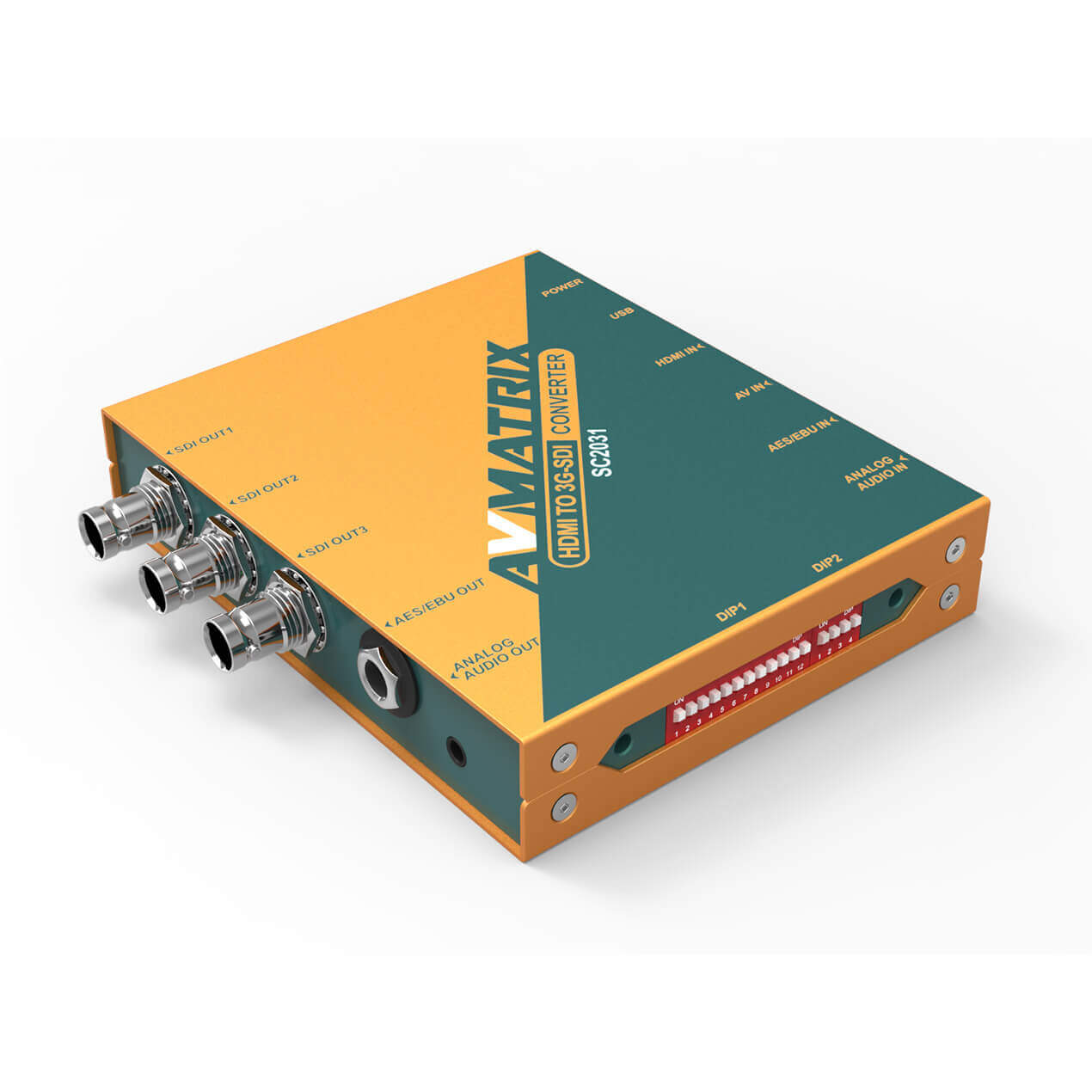

Der AVMatrix SC2031 ist ein HDMI-, AV- und 3G-SDI-Skalierungskonverter für Broadcast- und AV-Postproduktionsanwendungen. Das Gerät konvertiert HDMI- oder AV-Eingangssignale und gibt diese parallel über drei 3G-SDI-Ausgänge aus um mehrere Zielgeräte gleichzeitig zu versorgen.
Die Ausgabe unterstützt Pass-Through sowie Up- und Down-Skalierung, Bildratenkonvertierung und De-Interlacing. Dadurch lassen sich unterschiedliche Signalformate flexibel an verschiedene Produktionsumgebungen anpassen.

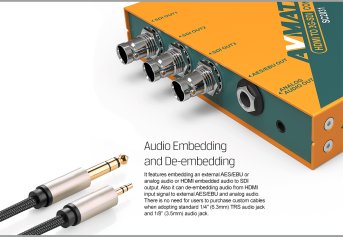

Der Konverter unterstützt zudem Audio-Embedding und De-Embedding für AES/EBU- oder analoge Audiosignale. Alle Funktionen können direkt über integrierte DIP-Schalter konfiguriert oder über eine USB-Verbindung zum PC per Software ferngesteuert werden.

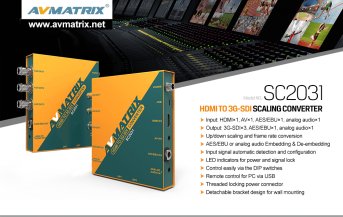

- Eingänge für HDMI, AV, AES/EBU und analoges Audio

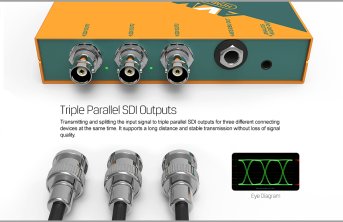

- Drei 3G-SDI-Ausgänge sowie AES/EBU- und analoger Audioausgang
- Up- und Down-Skalierung sowie Bildratenkonvertierung
- De-Interlacing zur Anpassung interlaced Videosignale
- Einbetten und Entbetten von AES/EBU- oder analogem Audio
- Automatische Erkennung und Konfiguration des Eingangssignals
- LED-Statusanzeigen für Stromversorgung und Signalverriegelung
- Konfiguration über integrierte DIP-Schalter
- Fernsteuerung über PC via USB
- Firmware-Updates über PC möglich
- Stromanschluss mit Gewinde zur sicheren Verbindung
- Abnehmbare Halterung für Wandmontage
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
Technische Daten
| Eingänge | HDMI Video | HDMI Type-A ×1 |
|---|---|---|
| Eingänge | AV Input | 1/8" (3,5 mm) Klinke ×1 |
| Eingänge | AES/EBU Digital Audio | 1/4" (6,35 mm) TRS Klinke ×1 |
| Eingänge | Analog Audio | 1/8" (3,5 mm) Klinke ×1 |
| Ausgänge | SDI Video | SD / HD / 3G-SDI ×3 |
| Ausgänge | AES/EBU Digital Audio | 1/4" (6,35 mm) TRS Klinke ×1 |
| Ausgänge | Analog Audio | 1/8" (3,5 mm) Klinke ×1 |
| Videoformate | HDMI Input Format |
1080p 60/59.94/50/30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 576p50, 576i50 480p59.94, 480i60/59.94 |
| Videoformate | HDMI Color Space | YUV 4:2:2, YUV 4:4:4, RGB 4:4:4 |
| Videoformate | CVBS Input | NTSC, PAL |
| Videoformate | SDI Output Format |
1080p 60/50/30/25/24 1080i 60/50 720p 60/50/30/25/24 625i50, 525i60 |
| SDI | Video Rate | SD / HD / 3G-SDI |
| SDI | Compliance | SMPTE 292M / SMPTE 259M / SMPTE 424M |
| SDI | Color Space | YUV 4:2:2 |
| Abmessungen | Größe (L × B × H) | 125,5 × 104 × 24,5 mm |
| Gewicht | Gerät | 485 g |
| Stromversorgung | Power Connector | Gewindeverriegelbarer Stromanschluss |
| Stromversorgung | Leistungsaufnahme | 5 W |
| Stromversorgung | Spannungsbereich | DC 6 – 24 V |
| Umgebung | Betriebstemperatur | -20 °C bis +60 °C |
| Umgebung | Lagertemperatur | -30 °C bis +70 °C |
| Umgebung | Luftfeuchtigkeit | 0 – 90 % RH (nicht kondensierend) |
| Garantie | Hersteller | 3 Jahre eingeschränkte Herstellergarantie |
