AVMATRIX MSS0811 3G-SDI 8x8 Matrix Switcher

SDI Routing mit 8 Ein- und Ausgängen, 1HE

AVMATRIX 3G-SDI 8x8 Matrix MSS0811 - Bild 1 AVMATRIX 3G-SDI 8x8 Matrix MSS0811 - Bild 2 AVMATRIX 3G-SDI 8x8 Matrix MSS0811 - Bild 3 AVMATRIX 3G-SDI 8x8 Matrix MSS0811 - Bild 4
1 / 4

Sonderpreis: € 891.31
inkl. MwSt

- 6%

( Anstatt 950.81 )

749.00 € ohne MwSt

Sofort lieferbar

Versandkosten Mehr von AVMATRIX

Beschreibung:

Artikelnummer: 12087 | Hersteller-Nummer: MSS0811 | EAN/UPC: 6971118000081

AVMATRIX MSS0811
  • Lokale Umschaltung per Tastendruck
  • Umschaltung über USB-Tastatur
  • Umschaltung über RS-232-Steuerung (API-Dokumentation verfügbar)
  • Umschaltung über Netzwerk UDP (API-Dokumentation verfügbar)
  • Umschaltung per Software

1RU 8×8 3G-SDI Matrix Switcher
Der kompakte SDI Routing Switcher MSS0811 verfügt über 8 Eingänge und 8 Ausgänge, unterstützt standardmäßige 3G/HD/SD-SDI-Raten, automatische Umgehung nicht standardmäßiger Raten zwischen 20 Mbit/s und 3 Gbit/s und leitet alle in SDI eingebetteten Audio-/Zusatzdaten weiter. Die Steuerung erfolgt bequem über Tasten an der Vorderseite, Tastatur über USB und PC-Software über LAN/RS-232.
Wichtige Fakten
  • 8 × 3G-SDI-Eingänge
  • 8 × 3G-SDI Ausgänge
  • SDI-Eingangssignalerkennung mit Anpassung (Entzerrung)
  • Unterstützung für Level A und Level B
  • Alle SDI-Daten und Audioströme werden umgeschaltet und geroutet mit
  • DVB-ASI-Schnittstelle kompatibel
  • Unterstützt alle Standard-SDI-Formate wie SD-SDI, HD-SDI und 3G-SDI
  • Route durch alle nicht kompatiblen Formate zwischen 20 Mbit/s und 3 Gbit/s
  • Kostenlose Software für LAN und RS-232 (seriell)
  • Direktes Umschalten über Tasten oder USB-Tastatur
  • 2 Netzteilanschlüsse für maximal Redundanz
  • Statusanzeige über LCD-Panel
  • Kompakte Höhe von 1 HE (44 mm)

Hinweis: Abbildungen können vom aktuell gelieferten Produkt abweichen. Einige Produktfotos wurden mithilfe künstlicher Intelligenz skaliert, freigestellt oder qualitativ optimiert. Die dargestellten Produktmerkmale wurden dabei nicht absichtlich verändert.

Technische Daten▲

Technische Daten AVMatrix MSS0811
Anschlüsse Eingang SD / HD / 3G-SDI / DVB-ASI × 8
Ausgang SD / HD / 3G-SDI / DVB-ASI × 8
Formate SDI Eingangsformate (2K) 2048x1080p 30 / 29.97 / 25 / 24 / 23.98
(2K) 2048x1080PsF 30 / 29.97 / 25 / 24 / 23.98
(HD) 1920x1080p 60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98
(HD) 1920x1080PsF 30 / 29.97 / 25 / 24 / 23.98
(HD) 1920x1080i 60 / 59.94 / 50
(HD) 1280x720p 60 / 59.94 / 50
(HD) 1280x720p 30 / 29.97 / 25 / 24 / 23.98
(SD) 625i 50
(SD) 525i 59.94
SDI Videostandard SD / HD / 3G-SDI
SDI Normen SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M
SDI Farbraum und Bittiefe RGB 4:4:4 10bit / 12bit, YUV 4:2:2 / 4:4:4 10bit / 12bit, XYZ 4:4:4 12bit
SDI Auto-Umschaltung Automatische Erkennung von SD, HD und 3G-SDI
Bedienung Frontpanel Frontpanel-Tasten
LAN Softwaresteuerung
RS-232 Softwaresteuerung
USB USB Typ A (Tastatursteuerung)
Stromversorgung Netzanschluss Verriegelbarer Schraub-Steckverbinder
Spannungsbereich DC 6 - 24 V
Netzteile PS-1, PS-2, redundante Stromversorgung
Umgebung Leistungsaufnahme 7 W
Betriebstemperatur -20 °C bis +60 °C
Lagertemperatur -30 °C bis +70 °C
Relative Luftfeuchtigkeit 0 % bis 90 %, nicht kondensierend
Abmessungen Bauform Standard 19 Zoll 1 HE Rackgerät
Gewicht 1.1 kg
Lieferumfang Gerät MSS0811 (8x8 3G-SDI Matrix Switcher)
Netzteile DC 12 V 2 A Netzteil × 2
Garantie Garantie 3 Jahre eingeschränkte Herstellergarantie

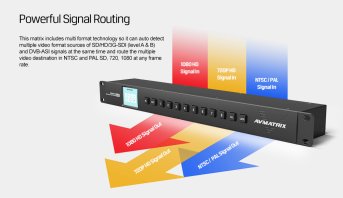

AVMatrix MSS0811-01AVMatrix MSS0811-02

Fragen & Antworten▲

Wie viele Ein- und Ausgänge hat die Matrix?

Die Matrix verfügt über 8 × 3G-SDI Eingänge und 8 × 3G-SDI Ausgänge.

Welche SDI-Formate werden unterstützt?

Die Matrix unterstützt alle Standard-SDI-Formate wie SD-SDI, HD-SDI und 3G-SDI. Außerdem ist sie DVB-ASI-Interface kompatibel.

Auf welche Weise kann die Matrix gesteuert werden?

Die Steuerung erfolgt über Frontpanel-Tasten, USB-Tastatur, RS-232-Steuerung, Netzwerk UDP oder kostenlose Software für LAN und RS-232.

Welche Auflösungen werden unterstützt?

Unterstützt werden 2K-Formate (2048x1080), Full-HD-Formate (1920x1080), HD-Ready-Formate (1280x720) sowie Standard-Definition-Formate (625i/525i) in verschiedenen Bildraten.

Werden Audio-Signale mit übertragen?

Ja, alle SDI-Daten und Audioströme werden mit umgeschaltet und geroutet.

Welche Stromversorgung benötigt das Gerät?

Das Gerät benötigt eine Gleichspannung von 6-24V und hat 2 Netzteilanschlüsse für höchste Redundanz. Die Leistungsaufnahme beträgt 7W.

Wie hoch ist die Bauform der Matrix?

Die Matrix hat eine kompakte Bauhöhe von 1 HE (44 mm) und ist damit für den Standard-Rack-Einbau geeignet.

Welche Farbraum- und Bittiefe-Unterstützung ist vorhanden?

Unterstützt werden RGB 4:4:4 10bit/12bit, YUV 4:2:2/4:4:4 10bit/12bit und XYZ 4:4:4 12bit.

Gibt es eine automatische Eingangserkennung?

Ja, die Matrix erkennt automatisch SD-, HD- und 3G-SDI-Signale und verfügt über SDI-Eingangssignalerkennung mit Anpassung (Equalization).

In welchem Temperaturbereich kann das Gerät betrieben werden?

Die Betriebstemperatur liegt zwischen -20°C und +60°C, die Lagertemperatur zwischen -30°C und +70°C.
