AVMATRIX MSS1611-S 16×16 SDI Matrix Switcher
Seamless Switching mit Frame-Sync, LAN & RS-422 Steuerung
Artikelnummer: 12446 | Hersteller-Nummer: MSS1611-S | EAN/UPC: 6971118000135

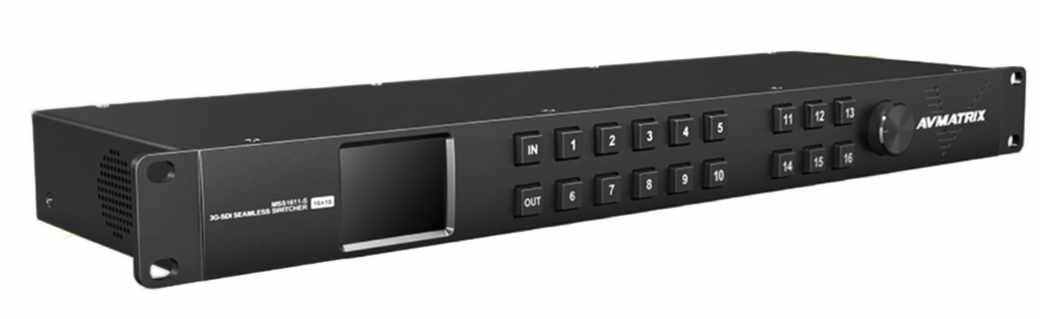

Der AVMatrix MSS1611-S ist ein kompakter 16x16 3G-SDI Seamless Matrix Switcher für Broadcast-, Studio-, Live- und Installationsanwendungen. Das 1HE-Rackgerät bietet 16 SDI-Eingänge und 16 SDI-Ausgänge und eignet sich damit für professionelle Signalverteilung in größeren Produktionsumgebungen.
Über das Frontpanel lassen sich SDI-Signale direkt routen und auf einzelne oder mehrere Ausgänge verteilen. Das integrierte 2,2-Zoll-LCD zeigt Routing-Labels und Statusinformationen übersichtlich an. Die Bedienung erfolgt über Direktwahltasten und einen Drehregler, zusätzlich ist die Steuerung per PC-Software über LAN oder RS-422 möglich.

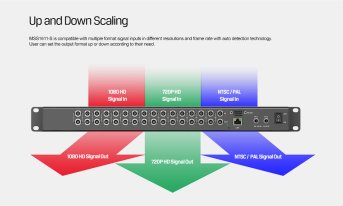

Der AVMatrix MSS1611-S unterstützt Seamless Switching für unterbrechungsarme Signalwechsel ohne Schwarzbild. Der integrierte Frame-Synchronizer ermöglicht die Verarbeitung von Eingangssignalen mit unterschiedlichen Auflösungen und Bildraten und sorgt für stabile Umschaltungen im laufenden Betrieb.
Das Gerät unterstützt gängige SDI-Signalraten von SD-SDI über HD-SDI bis 3G-SDI. Nicht-standardisierte Signalraten im Bereich von 270 Mbit/s bis 3 Gbit/s können automatisch im Bypass verarbeitet werden. Dadurch bleibt der Matrix Switcher flexibel einsetzbar, auch wenn unterschiedliche SDI-Quellen in einem Setup kombiniert werden.
Mit 16 SDI-Eingängen und 16 SDI-Ausgängen bietet der MSS1611-S eine leistungsfähige Routing-Zentrale für Kameras, Bildmischer, Recorder, Monitore, Multiviewer und weitere SDI-Geräte. Ein Eingangssignal kann gezielt auf einen oder mehrere Ausgänge geschaltet werden, sodass sich komplexe Broadcast- und Produktionssignale übersichtlich verteilen lassen.
Für den professionellen Dauerbetrieb verfügt der Matrix Switcher über zwei Stromanschlüsse für redundante Spannungsversorgung. Das erhöht die Betriebssicherheit in kritischen Produktionsumgebungen, in denen ein Ausfall der Signalverteilung vermieden werden muss.
Die lokale Bedienung erfolgt direkt am Gerät über das Frontpanel. Routing-Vorgänge können schnell über die Tasten und den Drehregler ausgeführt werden, ohne dass ein zusätzlicher Controller erforderlich ist.
Für zentrale Technikräume, Regien und Installationen kann der AVMatrix MSS1611-S zusätzlich per PC-Software über LAN oder RS-422 gesteuert werden. Damit lässt sich der Matrix Switcher auch in größere Steuerungs- und Routing-Workflows integrieren.
Der AVMatrix MSS1611-S unterstützt Standard-SDI-Formate für SD, HD und 3G-SDI. Die SDI-Anschlüsse sind als 75-Ohm-BNC ausgeführt und für professionelle Broadcast-Signalwege ausgelegt.
Durch die automatische Signalerkennung und die Unterstützung gängiger SMPTE-Standards eignet sich der Matrix Switcher für den Einsatz mit Kameras, Signalwandlern, Videomischern, Monitoren und weiteren SDI-Komponenten in professionellen Produktionsketten.
Das robuste Metallgehäuse im 19-Zoll-Rackformat ermöglicht die einfache Integration in bestehende Technikracks, Ü-Wagen, Regieräume und Festinstallationen. Die kompakte Bauweise spart Platz, ohne auf eine umfangreiche 16x16-Signalverteilung verzichten zu müssen.
Der AVMatrix MSS1611-S ist damit eine praktische Lösung für Anwender, die viele SDI-Signale zuverlässig, übersichtlich und flexibel verwalten müssen.
- Broadcast- und Studiotechnik
- Live-Produktion und Eventtechnik
- Ü-Wagen und mobile Regien
- Signalverteilung für Kameras, Monitore, Recorder und Multiviewer
- Festinstallationen in Medien-, Schulungs- und Konferenzumgebungen
- AVMatrix MSS1611-S 16x16 3G-SDI Seamless Matrix Switcher
- 2x DC-Netzteil für redundante Spannungsversorgung
Achtung: Abbildungen können von dem aktuellen Produkt abweichen
Technische Daten▲
| Anschlüsse | Eingänge | SD/HD/3G-SDI × 16 |
|---|---|---|
| Ausgänge | SD/HD/3G-SDI × 16 | |
| Unterstützte Eingangsformate | 1920 × 1080p 60/59.94/50 (3G-SDI Level A) 1920 × 1080p 30/29.97/25/24/23.98 1920 × 1080p 60/59.94/50/30/29.97/25/24/23.98 1920 × 1080PsF 30/29.97/25/24/23.98 1920 × 1080i 60/59.94/50 1280 × 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 PAL 525i 59.94 NTSC | |
| Format | Ausgangsformat | 1920 × 1080p 60/59.94/50/30/29.97/25/24/23.98 1920 × 1080i 60/59.94/50 1280 × 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 PAL 525i 59.94/60 NTSC |
| SDI Auto-Umschaltung | Automatische Erkennung von SD, HD und 3G-SDI am Eingang | |
| SDI Konformität | SMPTE 259M, SMPTE 292M, SMPTE 296M SMPTE 424M, SMPTE 425M | |
| Farbraum und Präzision | YUV 4:2:2 10/12bit | |
| Steuerung | Bedientasten und Drehregler an der Frontseite LAN (Software-Steuerung und -Aktualisierung) RS-422 (Software-Steuerung) | |
| Stromversorgung | Stromanschluss | Verriegelnder Gewindestecker |
| Spannungsbereich | DC 12 – 20V | |
| Stromversorgung | PS-1, PS-2, Redundante Stromversorgung | |
| Leistungsaufnahme | 14W | |
| Umgebung | Betriebstemperatur | 0 °C – 60 °C |
| Lagertemperatur | -30 °C – 70 °C | |
| Relative Luftfeuchtigkeit | 0% – 90% nicht kondensierend | |
| Abmessungen | Größe | Standard 19" 1 Rack Unit |
| Gewicht | 2kg | |
| Verpackung | Lieferumfang | 1RU 16 × 16 3G-SDI Seamless Switcher DC 12V 5A Netzteil |
| Garantie | 3 Jahre eingeschränkte Garantie |
Fragen & Antworten▲
Was ist der Unterschied zwischen Seamless Switching und herkömmlichem SDI-Routing?
Beim herkömmlichen SDI-Routing kann beim Umschalten zwischen Quellen kurzzeitig ein Schwarzbild oder ein Signalausfall auftreten. Der MSS1611-S verwendet Seamless Switching, das den Signalwechsel unterbrechungsarm durchführt, sodass kein sichtbares Schwarzbild entsteht. Das ist besonders im laufenden Sendebetrieb oder bei Live-Produktionen wichtig, wo Bildausfälle nicht tolerierbar sind.
Welche SDI-Signalraten werden unterstützt?
Der Matrix Switcher unterstützt SD-SDI, HD-SDI und 3G-SDI. Darüber hinaus können nicht-standardisierte Signalraten im Bereich von 270 Mbit/s bis 3 Gbit/s automatisch im Bypass-Modus verarbeitet werden, ohne dass eine manuelle Konfiguration notwendig ist.
Was leistet der integrierte Frame-Synchronizer?
Der integrierte Frame-Synchronizer gleicht Eingangssignale mit unterschiedlichen Auflösungen und Bildraten aneinander an. Das ermöglicht stabile Umschaltungen auch dann, wenn mehrere SDI-Quellen mit voneinander abweichenden Signaleigenschaften gleichzeitig im System betrieben werden.
Wie viele Ein- und Ausgänge stehen zur Verfügung?
Das Gerät verfügt über 16 SDI-Eingänge und 16 SDI-Ausgänge. Jedes Eingangssignal kann auf einen einzelnen oder auf mehrere Ausgänge gleichzeitig geroutet werden, was eine flexible Signalverteilung in größeren Produktionsumgebungen ermöglicht.
Welche Steuerungsmöglichkeiten gibt es?
Das Routing kann direkt über die Direktwahltasten und den Drehregler am Frontpanel eingestellt werden. Zusätzlich ist eine Fernsteuerung per PC-Software über LAN oder über eine serielle RS-422-Schnittstelle möglich, was die Integration in bestehende Steuersysteme erleichtert.
Was zeigt das LC-Display am Frontpanel an?
Das 2,2-Zoll-LCD am Frontpanel zeigt Routing-Labels sowie aktuelle Statusinformationen an. So ist auf einen Blick erkennbar, welche Eingangsquelle auf welchen Ausgang geschaltet ist, ohne auf eine externe Steueroberfläche angewiesen zu sein.
Für welche Anwendungsbereiche ist der MSS1611-S geeignet?
Das Gerät ist für Broadcast-Umgebungen, TV-Studios, Live-Produktionen und feste Installationen ausgelegt. Typische Einsatzbereiche sind die zentrale Signalverteilung von Kameras, Bildmischern, Recordern, Monitoren und Multiviewern in professionellen Produktionsinfrastrukturen.
Welche Rack-Höhe nimmt das Gerät ein?
Der Matrix Switcher ist als 1HE-Rackgerät konzipiert und benötigt damit nur eine Höheneinheit im 19-Zoll-Rack. Das ermöglicht einen platzsparenden Einbau auch in dicht belegten Rack-Schränken.
Verfügt das Gerät über eine redundante Stromversorgung?
Ja, der Matrix Switcher bietet zwei separate Stromanschlüsse für eine redundante Spannungsversorgung. Fällt eine Stromquelle aus, übernimmt die zweite den Betrieb, was die Ausfallsicherheit im professionellen Dauerbetrieb deutlich erhöht.
Kann ein Eingangssignal auf mehrere Ausgänge gleichzeitig verteilt werden?
Ja, jede Eingangsquelle kann gezielt auf einen einzelnen oder auf mehrere Ausgänge gleichzeitig geschaltet werden. Das erlaubt beispielsweise die gleichzeitige Versorgung mehrerer Monitore, Recorder oder weiterverarbeitender Geräte mit demselben Quellsignal.
Ist eine Steuerung über externe Automationssysteme möglich?
Über die RS-422-Schnittstelle lässt sich das Gerät in bestehende Automations- und Broadcast-Steuerungssysteme einbinden. Die LAN-Schnittstelle ermöglicht zusätzlich die Steuerung über Netzwerk per PC-Software, was sowohl lokale als auch netzwerkbasierte Steuerszenarien abdeckt.
Werden unterschiedliche SDI-Quellen mit gemischten Auflösungen unterstützt?
Ja, dank des integrierten Frame-Synchronizers und der automatischen Bypass-Verarbeitung nicht-standardisierter Signalraten können Quellen mit unterschiedlichen Auflösungen und Bildraten gemeinsam in einem Setup betrieben werden, ohne dass es zu Instabilitäten beim Routing kommt.
