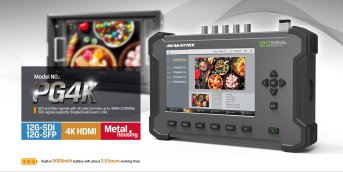

AVMatrix PG4K 12G-SDI HDMI 2.0 4K Testbildgenerator
4K Signalgenerator für Broadcast und Produktion
Artikelnummer: 12355 | Hersteller-Nummer: PG4K | EAN/UPC: 6971118000432
Der AVMatrix PG4K ist ein professioneller 12G-SDI und HDMI 2.0 Testbildgenerator für die Kalibrierung, Analyse und Validierung moderner Video-Workflows.
Das Gerät unterstützt 4K-Auflösungen bis 60 Hz und bietet umfassende Funktionen zur Signalgenerierung, Prüfung und Synchronisation in Broadcast-, Produktions- und Installationsumgebungen.
- 12G-SDI und HDMI 2.0 Ausgänge

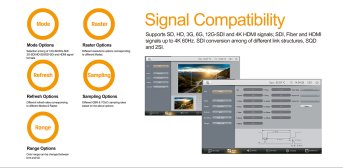

- Unterstützung bis 4K (2160p60)
- 12G-SDI Single-Link, Dual-Link und Quad-Link (SQD / 2SI)
- Kompatibel mit 6G-SDI sowie 3G-SDI Level A und B
- Optionaler SFP-Slot für Glasfaserübertragung
- REF-Eingang für externe Frame-Synchronisation

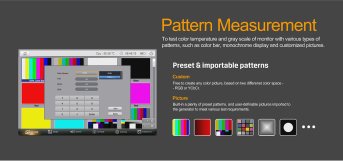

- Umfangreiche integrierte Pattern-Bibliothek (z. B. Color Bars, Monochrom, Testbilder)
- Bewegte Testbilder zur Signalprüfung

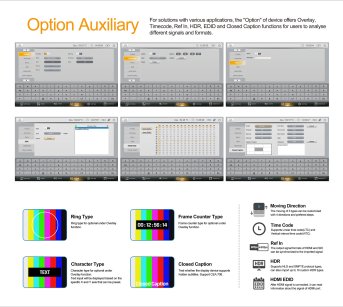

- Overlay-Funktionen wie Timecode und Frame Counter
- Ring Pattern zur Geometrie- und Signalprüfung
- Import eigener Testbilder über USB
- 16-Kanal SDI Audio-Generator
- Integrierte Audio-Testsignale
Das integrierte Display sowie die strukturierte Menüführung ermöglichen eine schnelle und präzise Konfiguration von Testszenarien. Über Funktionstasten können häufig verwendete Einstellungen direkt aufgerufen werden.
Der PG4K eignet sich für die Kalibrierung von Monitoren, die Prüfung von Signalwegen sowie die Inbetriebnahme und Wartung komplexer AV- und Broadcast-Systeme.
Ideal für Broadcast-Studios, Postproduktion, Systemintegration, Eventtechnik sowie Service- und Wartungsarbeiten an professionellen Videoanlagen.
Achtung: Abbildungen können von dem aktuellen Produkt abweichen

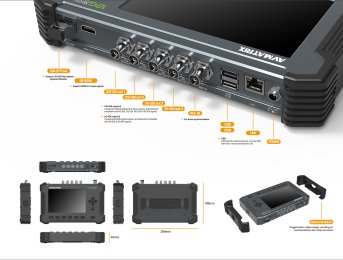

Technische Daten▲
| Bildschirm | 7" IPS |
|---|---|
| Physikalisch Auflösung | 1280×800 PIXEL |
| Seitenverhältnis | 16:10 |
| Helligkeit | 400cd/m² |
| Kontrast | 800:1 |
| Betrachtung Winkel | 178°/178°(H/V) |
| REF | 1 |
| USB | 2 |
| 12G-SDI | 2 |
| 3G-SDI | 2 |
| HDMI | 1 |
| FIBER | 1 (Optionale Module) |
| Strom | ≤2,3 (12V) |
| Eingang Spannung | DC10-15V |
| Stromverbrauch | ≤27W |
| Eingebaut Batterie | 5000 mAh |
| Betriebstemperatur | -10°C ~ 60°C |
| Lagerung Temperatur | -30°C ~ 70°C |
| Abmessungen (LWD) | 264×169×42mm |
| Gewicht | 3kg |
Fragen & Antworten▲
Welche Videoauflösungen unterstützt der AVMatrix PG4K?
Der PG4K unterstützt 4K-Auflösungen bis 2160p60, also Ultra HD mit bis zu 60 Bildern pro Sekunde. Darüber hinaus sind niedrigere Auflösungen über 3G-SDI und 6G-SDI ebenfalls kompatibel.
Welche Ausgangsschnittstellen stehen zur Verfügung?
Der Testbildgenerator bietet einen 12G-SDI-Ausgang sowie einen HDMI-2.0-Ausgang. Über einen optionalen SFP-Slot lässt sich zusätzlich eine Glasfaserübertragung realisieren.
Welche SDI-Betriebsmodi werden unterstützt?
Das Gerät unterstützt 12G-SDI im Single-Link-, Dual-Link- und Quad-Link-Betrieb, sowohl im SQD- als auch im 2SI-Modus. Außerdem ist Kompatibilität mit 6G-SDI sowie 3G-SDI Level A und B gegeben.
Welche Testmuster sind im Gerät integriert?
Die integrierte Pattern-Bibliothek umfasst unter anderem Color Bars, Monochrom-Muster, Ring Patterns zur Geometrieprüfung sowie bewegte Testbilder zur Signalanalyse. Zusätzlich können eigene Testbilder per USB importiert werden.
Kann ich eigene Testbilder auf das Gerät laden?
Ja, über den USB-Anschluss lassen sich eigene Testbilder importieren und als Signalquelle verwenden. Das ermöglicht eine flexible Anpassung an spezifische Prüf- und Kalibrierungsanforderungen.
Unterstützt der PG4K externe Frame-Synchronisation?
Ja, das Gerät verfügt über einen REF-Eingang, über den eine externe Frame-Synchronisation angeschlossen werden kann. Das ist besonders relevant für den Einsatz in synchronisierten Broadcast-Umgebungen.
Welche Audiofunktionen bietet der Testbildgenerator?
Der PG4K verfügt über einen integrierten 16-Kanal-SDI-Audio-Generator mit eingebetteten Audio-Testsignalen. Damit lassen sich Audiopfade in SDI-basierten Systemen zusammen mit dem Videosignal prüfen.
Welche Overlay-Funktionen stehen bei der Signalausgabe zur Verfügung?
Über die Overlay-Funktion können Timecode-Informationen und ein Frame Counter in das ausgegebene Testsignal eingeblendet werden. Das erleichtert die Analyse von Signalverzögerungen und die Synchronisationsprüfung.
Wie erfolgt die Bedienung des Geräts?
Die Konfiguration erfolgt über ein integriertes Display mit strukturierter Menüführung. Funktionstasten ermöglichen den schnellen Zugriff auf häufig verwendete Einstellungen, was einen effizienten Einsatz auch unter Zeitdruck erlaubt.
Welche Displaygröße und Auflösung hat das eingebaute Display?
Das integrierte IPS-Display hat eine Diagonale von 7 Zoll und eine physikalische Auflösung von 1280×800 Pixel im 16:10-Format. Die Helligkeit beträgt 400 cd/m², was eine gute Ablesbarkeit auch in hellen Umgebungen ermöglicht.
Für welche Einsatzbereiche ist das Gerät geeignet?
Der PG4K ist für den Einsatz in Broadcast-Studios, der Postproduktion, der Systemintegration, der Eventtechnik sowie für Service- und Wartungsarbeiten an professionellen Videoanlagen konzipiert.
Eignet sich der PG4K zur Monitorkalibrierung?
Ja, durch die Kombination aus umfangreicher Pattern-Bibliothek und präziser Signalausgabe bis 4K 60Hz ist das Gerät gut für die Kalibrierung professioneller Monitore in Broadcast- und Produktionsumgebungen geeignet.
Ist eine Glasfaserverbindung mit dem Gerät möglich?
Über den optionalen SFP-Slot kann das Gerät mit einem geeigneten SFP-Modul für die Signalübertragung per Glasfaser ausgerüstet werden. Die konkrete Modulkompatibilität sollte vor dem Einsatz geprüft werden.
